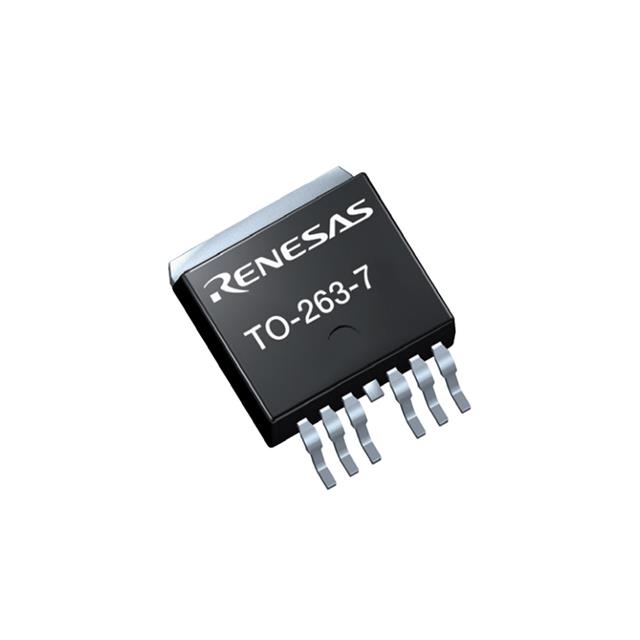

UPD166031AT1U-E1-AY

产品分类: 电源管理芯片(PMIC)
产品描述: 4.5V 28V TO-252-7 贴片安装,黏合安装
供应商型号: 559-UPD166031AT1U-E1-AYDKR-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 电源管理芯片(PMIC) UPD166031AT1U-E1-AY

UPD166031AT1U-E1-AY概述


    产品简介


    产品名称: μPD166031AT1U
    产品类型: 智能功率器件(Intelligent Power Device, IPD)
    主要功能:
    - N沟道高边开关
    - 集成电荷泵
    - 电压控制输入
    - 故障诊断反馈
    - 负载电流比例感应
    - 嵌入式保护功能
    - 长期和重复短路条件下的高鲁棒性
    应用领域:
    - 照明灯泡控制(55W至65W)
    - 适用于14V直流接地负载的各种开关应用(如LED、电感器、电阻器和电容器)
    - 电源开关和安全断开功能的14V直流接地系统

    技术参数


    电气特性:
    - 工作电压范围:7V到28V
    - 站待电流:0.5μA
    - 输出漏电流:0.5μA
    - 开关时间:上升时间200μs,下降时间200μs
    - 开启能量损耗:1.2mJ至2.4mJ
    - 关闭能量损耗:1.2mJ至2.4mJ
    - 输出漏电流:0.5μA(Tch=25°C)
    - 热阻:35°C/W(TO252-7封装)
    保护功能:
    - 过电流检测电流:72A至121A
    - 电流限制触发阈值:2.0V(开启时),0.3V(正常运行时)
    - 绝对热关断温度:150°C
    - 热滞后:20°C
    - 功率限制热关断温度:50°C
    - 输出钳位电压:30V至40V
    诊断功能:
    - 电流感应比:6000至9000(IL=7A)
    - 电流感应漂移:-15%至15%
    - 故障信号延迟:10μs至30μs

    产品特点和优势


    独特功能:
    - 高集成度,集成了电荷泵和多种保护功能,简化设计复杂度
    - 低站待电流,提高能效
    - 优秀的短路保护和过温保护,提高系统可靠性
    - 嵌入式诊断功能,可实现精准故障监测
    - 符合AEC-Q100标准,RoHS合规
    市场竞争力:
    - 高鲁棒性和多功能性使其适用于多种应用领域
    - 便于系统集成和快速开发

    应用案例和使用建议


    应用场景:
    - 在汽车照明系统中控制照明灯泡
    - 用于14V直流接地负载的开关操作
    使用建议:
    - 在高边开关操作时,确保输入电压稳定在7V到28V之间
    - 使用小电容(50-100nF)并联在输出端以减小杂散电感的影响
    - 针对不同的负载类型,适当调整保护阈值以确保最佳性能

    兼容性和支持


    兼容性:
    - 可与各种MCU和其他逻辑器件兼容
    - 支持各种封装形式,包括TO252-7、12引脚Power HSSOP和24引脚Power HSSOP
    支持和服务:
    - 厂商提供详尽的技术文档和支持服务
    - 提供全面的诊断工具和软件支持,方便调试和维护

    常见问题与解决方案


    问题1: 设备在短路状态下会自动关断吗?
    解决方案: 是的,设备会在检测到短路状态时自动关断,并通过内置的故障信号输出指示故障情况。
    问题2: 设备在低温环境下是否能正常工作?
    解决方案: 设备可在-40°C至+150°C的工作温度范围内正常工作。在低温条件下,需确保输入电压稳定,并适当调整保护阈值。
    问题3: 如何检测设备是否发生故障?
    解决方案: 设备具有内置诊断功能,可通过检查输出故障信号来判断是否发生故障。此外,可以参考手册中的诊断部分,了解详细的故障检测方法。

    总结和推荐


    综合评估:
    μPD166031AT1U是一款高性能智能功率器件,具备多种保护功能和诊断能力,适用于广泛的汽车和工业应用。其高集成度和多功能性使得设计者能够快速开发出可靠的产品。
    推荐结论:
    鉴于其卓越的性能和可靠性,强烈推荐使用μPD166031AT1U智能功率器件。它不仅简化了系统设计,还提升了系统的整体性能和可靠性。对于需要高边开关且要求多重保护和诊断功能的应用场合,这款器件无疑是理想的选择。

UPD166031AT1U-E1-AY参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 28V
最小工作供电电压 4.5V
工作电源电流 -
最大输出电压 -
通用封装 TO-252-7
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UPD166031AT1U-E1-AY厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPD166031AT1U-E1-AY数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS UPD166031AT1U-E1-AY UPD166031AT1U-E1-AY数据手册

UPD166031AT1U-E1-AY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2076 ¥ 27.1042
10+ $ 2.1216 ¥ 17.7551
500+ $ 1.279 ¥ 10.7034
1000+ $ 1.2116 ¥ 10.1396
库存: 2355
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.1
直接购买
加入购物车
