首页  >  产品百科  >  ISL6506BCBZ

ISL6506BCBZ

产品分类: 电源管理芯片(PMIC)
产品描述: 3.6mA 4.75V 5.25V 电源控制器/监控器 SOP 贴片安装
供应商型号: ISL6506BCBZ-ND
供应商: Digi-Key
标准整包数: 1

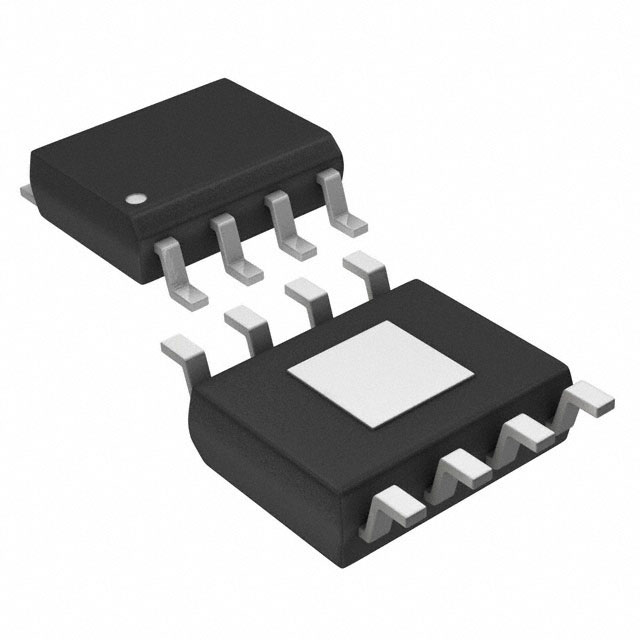

RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL6506BCBZ

ISL6506BCBZ概述

    ISL6506 多路线性电源控制器技术手册

    产品简介


    ISL6506 是一款多路线性电源控制器,适用于符合高级配置和电源接口(ACPI)标准的微处理器和计算机应用。该产品能够同时控制两路输出电压,即3.3VDUAL和5VDUAL,广泛应用于主板的电源管理,确保系统在不同状态下的稳定运行。

    技术参数


    | 参数 | 描述 |
    | : | : |
    | 输入电压 | V5VSB(5V ±5%) |
    | 输出电压 | 3.3VDUAL 和 5VDUAL |
    | 工作温度范围 | 0°C 至 +70°C |
    | 推荐工作条件 | 最大供应电压:7.0V;最低5VSB电压:4.5V |
    | 线性调节器电流限制 | ISL6506 和 ISL6506A: 1A;ISL6506B: 2A |
    | 软启动时间 | 6.55ms 至 9.85ms |
    | 启动输入电流 | 3.60mA |
    | 超温保护 | 140°C |

    产品特点和优势


    1. 高效能:ISL6506在S3/S4/S5睡眠状态下能提供±2.0%的3.3VDUAL电压调节精度。
    2. 低功耗设计:内置的线性稳压器在活动状态时通过外部NMOS FET直接连接输出,以实现最小的能量损失。
    3. 小体积:采用8 Ld EPSOIC封装,减少外围组件数量,节省空间。
    4. 过温保护:具备过温自动关闭功能,保证设备安全运行。
    5. 双版本选择:ISL6506和ISL6506B的不同在于内部LDO的电流限制,ISL6506B为2A,而ISL6506为1A,ISL6506A为1A。

    应用案例和使用建议


    - 主板电源管理:ISL6506在主板上主要用于ACPI规范的电源管理。在S4/S5睡眠状态下,ISL6506和ISL6506B会关闭5VDUAL输出,而ISL6506A则保持5VDUAL输出。
    - 散热布局:为了提高效率和稳定性,在电路板设计时需要特别注意功率组件(如功率管)的散热。将功率管放置在具有良好热沉的焊盘上,并使用多层通孔连接到大面积的内部平面,有助于降低局部温度上升。

    兼容性和支持


    ISL6506支持ACPI规范,可以方便地集成到现有的计算机系统中。产品符合RoHS标准,具有无铅可焊特性。厂商提供了详细的技术文档和支持,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问题:电源启动过程中软启动电流不稳定。
    - 解决方案:确保软启动电容器正确连接,并根据具体需求调整电容器值,以获得更稳定的启动过程。

    2. 问题:过温保护频繁触发。
    - 解决方案:检查散热路径是否合理,增加散热片或增强散热器的安装效果,以降低芯片温度。

    总结和推荐


    ISL6506 多路线性电源控制器凭借其高效能、低功耗及良好的兼容性,在各种电源管理和控制场景中表现出色。它非常适合用于符合ACPI规范的计算机主板设计,能够有效满足现代电子设备对于电源管理的需求。我们推荐这款产品给需要高性能电源解决方案的应用场合。

ISL6506BCBZ参数

参数
最小输出电压 -
应用场景 电源控制器/监控器
最大工作供电电压 5.25V
最小工作供电电压 4.75V
工作电源电流 3.6mA
最大输出电压 -
4.98mm(Max)
3.99mm(Max)
1.55mm(Max)
通用封装 SOP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

ISL6506BCBZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6506BCBZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL6506BCBZ ISL6506BCBZ数据手册

ISL6506BCBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0392 ¥ 34.1312
10+ $ 2.495 ¥ 21.0824
100+ $ 1.719 ¥ 14.5257
250+ $ 1.5167 ¥ 12.8157
980+ $ 1.2907 ¥ 10.9061
1960+ $ 1.235 ¥ 10.4358
库存: 8034
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.13
直接购买
加入购物车
