X5043PIZ

产品分类: 电源管理芯片(PMIC)
产品描述: 3mA 4.5V 5.5V PDIP-8 通孔安装 9.53mm*6.35mm*3.3mm
供应商型号: CY-X5043PIZ
供应商: Avnet
标准整包数: 1

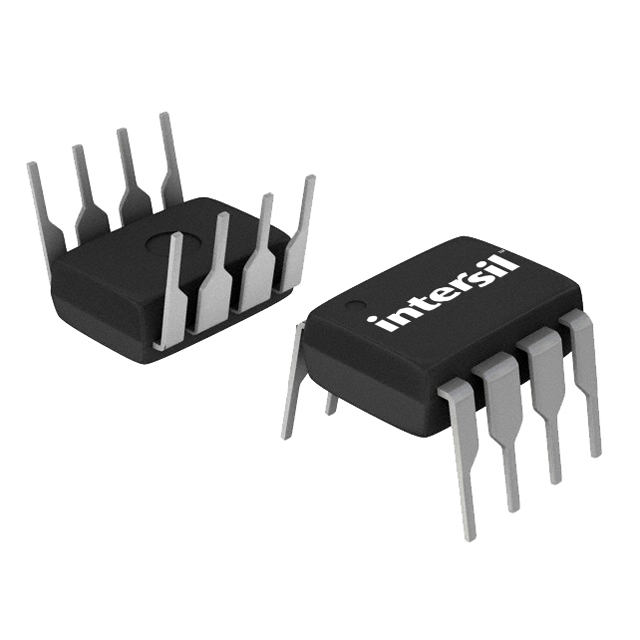

RENESAS ELECTRONICS 电源管理芯片(PMIC) X5043PIZ

X5043PIZ概述

    X5043 和 X5045 技术手册解析

    产品简介


    X5043 和 X5045 是由Intersil公司设计并生产的一款4K位串行EEPROM,具有电源上电复位控制、看门狗定时器、电压监测及块锁保护等功能。这些设备将四种常用功能集成到一个芯片中,从而降低系统成本、减少板载空间需求并提升系统可靠性。它们主要应用于通信设备、工业控制系统、计算机系统和电池供电设备等领域。

    技术参数


    - 内存容量:4K位(512字节)
    - 电压范围:2.55V至5.5V
    - VTRIP阈值:可编程,标准值包括4.63V、4.38V、2.93V、2.63V
    - 看门狗定时器:可编程时间间隔
    - 功耗:最高50μA(看门狗开启),最高10μA(看门狗关闭)
    - 接口:SPI(3.3MHz时钟速率)
    - 工作温度范围:-40°C至85°C
    - 封装形式:8引脚MSOP、8引脚SOIC、8引脚PDIP、14引脚TSSOP

    产品特点和优势


    1. 多功能集成:将电源上电复位控制、看门狗定时器、电压监测和块锁保护功能整合于单个芯片中,极大简化了电路设计。
    2. 高可靠性:内置多种故障保护机制,确保系统稳定运行。
    3. 灵活的配置:可通过特殊编程序列重新设置低电压阈值,满足不同应用需求。
    4. 强大的数据保存能力:提供1百万次写入周期的耐久性及100年的数据保留时间。

    应用案例和使用建议


    应用案例:
    - 在路由器、交换机、服务器等通信设备中作为系统监控和管理的核心组件。
    - 在工业控制系统和智能仪表中,用于关键参数的数据存储与保护。
    - 在计算机桌面和网络服务器中,实现数据备份和恢复功能。
    使用建议:
    - 确保SPI总线上的信号完整性,以避免数据传输错误。
    - 配置合适的看门狗定时器超时时间,以适应不同的应用需求。
    - 定期检查电压阈值设置,根据实际应用环境进行调整,以保证系统的稳定性。

    兼容性和支持


    X5043 和 X5045 支持与多种微控制器的SPI接口对接,且有多种封装形式可供选择,适用于广泛的系统设计。Intersil提供了详尽的技术支持文档和工程支持服务,以帮助用户快速解决开发过程中遇到的问题。

    常见问题与解决方案


    1. 问题:系统重启频繁,可能由于看门狗定时器误触发。
    解决方案:检查看门狗定时器的超时时间设置是否合理,适当延长或缩短时间间隔。

    2. 问题:电压检测不准确。
    解决方案:通过特定的编程序列重新设定VTRIP阈值,使其符合实际应用要求。

    3. 问题:读写操作失败。
    解决方案:确认SPI总线连接正确无误,检查地址和数据格式是否符合规范。

    总结和推荐


    总体来看,X5043 和 X5045 是一款功能全面、性能稳定的4K位串行EEPROM,非常适合需要可靠数据存储和保护的应用场合。它具备优秀的灵活性和易用性,值得在各种嵌入式系统中推广使用。对于需要高度可靠性和多功能性的系统设计来说,X5043 和 X5045 是一个非常理想的选择。

X5043PIZ参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
工作电源电流 3mA
长*宽*高 9.53mm*6.35mm*3.3mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 最后售卖
包装方式 管装

X5043PIZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X5043PIZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS X5043PIZ X5043PIZ数据手册

X5043PIZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
