UPD166034T1U-E1-AY

产品分类: 电源管理芯片(PMIC)
产品描述: 4.5V 28V TO-252-7 贴片安装,黏合安装
供应商型号: 559-UPD166034T1U-E1-AYDKR-ND
供应商: Digi-Key
标准整包数: 1

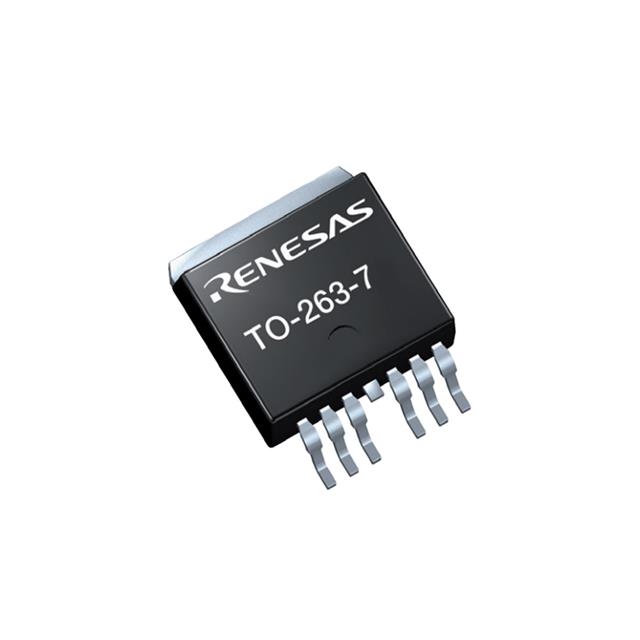

RENESAS ELECTRONICS 电源管理芯片(PMIC) UPD166034T1U-E1-AY

UPD166034T1U-E1-AY概述

    # 智能电源装置:µPD166034T1U 技术手册

    1. 产品简介


    µPD166034T1U 是第二代智能电源装置(IPD)系列产品之一,属于 N 沟道高边开关。该产品集成了电荷泵、电压控制输入、诊断反馈及嵌入式保护功能,可以根据目标负载提供灵活的设计选择。第二代智能电源装置具备强大的抗长周期短路的能力,确保了更高的稳健性。

    2. 技术参数


    2.1 封装信息
    - 型号:UPD166034T1U-E1-AY
    - 引脚数:7(TO252-7)
    - 包装方式:带状包装,每卷2500个
    2.2 性能参数
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电流(Self limited) 1 | A |
    | 功耗(连续直流) 1.85 | W |
    | 开启时间 | 200 | µs
    | 关断时间 | 200 | µs
    | 高电平输入电压 | 2.5 | V
    | 低电平输入电压 | 0.8 | V
    2.3 支持的电气特性
    - 逻辑接口:3.3V兼容
    - 睡眠电流:低
    - 短路保护:过流检测自动关闭;功率限制保护(电流限制+ΔTch控制);绝对温度过高保护
    - 诊断功能:负载电流比例感测;异常负载条件下定义故障信号
    - 反接电池保护:通过开启输出实现
    2.4 工作环境
    - 最大工作温度范围:-40°C到+150°C
    - 存储温度范围:-55°C到+150°C

    3. 产品特点和优势


    µPD166034T1U 的独特功能包括:
    - 内置电荷泵,实现稳定的栅极驱动
    - 低功耗设计,适用于节能要求高的应用
    - 多重保护机制,包括短路保护、反接电池保护等
    - AEC-Q100认证和RoHS合规,满足车规级标准
    - 通用性强,可应用于多种负载切换场合

    4. 应用案例和使用建议


    应用案例
    - 车载灯具控制:从55W到75W范围内的灯泡切换
    - 14V DC接地负载的切换,例如LED、电感器、电阻器和电容器
    - 安全开关应用,如电源开关、保险开关
    使用建议
    - 在应用前需确保VCC引脚连接有适当的旁路电容,以减少电源纹波
    - 负载电流检测可通过SEN引脚完成,但须正确连接外部电阻
    - 当检测到过流或过温情况时,系统会自动关闭以保护负载,建议监测故障信号并及时处理

    5. 兼容性和支持


    µPD166034T1U 与其他电子元件具有良好的兼容性,可以轻松集成到现有电路中。厂商提供了详细的文档和支持服务,帮助客户快速解决问题。

    6. 常见问题与解决方案


    常见问题
    1. 过热保护触发
    - 解决方法:检查散热片是否安装到位,并确保系统冷却良好
    2. 输出电流异常
    - 解决方法:检查负载状态是否正常,以及SEN引脚连接是否正确

    7. 总结和推荐


    µPD166034T1U 是一款高可靠性、高性能的智能电源装置,特别适合需要高安全性和灵活性的应用场合。它的多重保护功能和广泛的适用范围使其在市场上具有很强的竞争力。强烈推荐在需要高度可靠的电源管理和负载切换应用中使用本产品。

UPD166034T1U-E1-AY参数

参数
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 28V
最小工作供电电压 4.5V
通用封装 TO-252-7
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UPD166034T1U-E1-AY厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPD166034T1U-E1-AY数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS UPD166034T1U-E1-AY UPD166034T1U-E1-AY数据手册

UPD166034T1U-E1-AY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0716 ¥ 34.405
10+ $ 2.5678 ¥ 21.4889
500+ $ 1.4702 ¥ 12.304
1000+ $ 1.3647 ¥ 11.4207
库存: 2396
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.4
