ISL6161IVZA-T

产品分类: 电源管理芯片(PMIC)
产品描述: 10.5V 13.2V TSSOP-16 贴片安装,黏合安装
供应商型号: Q-ISL6161IVZA-T
供应商: 期货订购
标准整包数: 2500

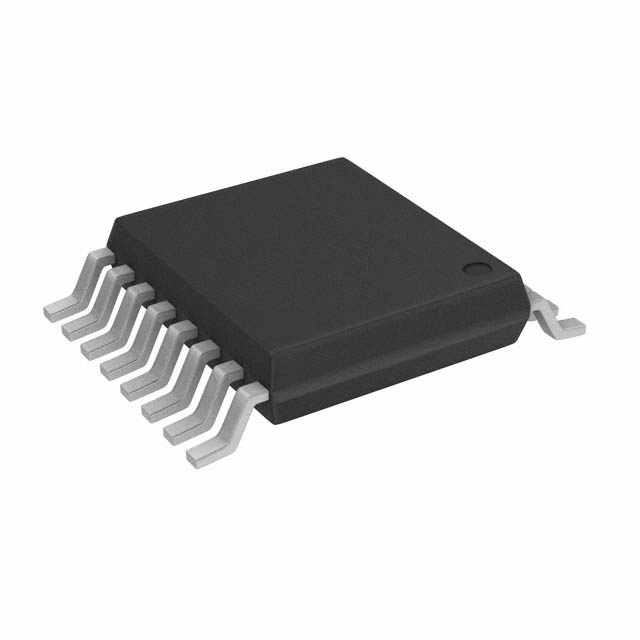

RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL6161IVZA-T

ISL6161IVZA-T概述

    ISL6161 双电源分配控制器技术手册

    1. 产品简介


    ISL6161 是一款适用于PCI Express (PCIe) 应用的双电源分配控制器,由Intersil(现为Renesas)制造。该控制器主要用于控制+12V 和 +3.3V 铁轨的电源分配。它通过驱动两个外部N沟道MOSFET来实现负载故障隔离,同时提供过电流保护等功能。

    2. 技术参数


    ISL6161的关键技术参数如下:
    - 电流限制阈值电压:100mV(RILIM = 10kΩ)
    - 3倍电流限制阈值电压:300mV(RILIM = 10kΩ)
    - 响应时间:10µs内达到±1%电流限制范围
    - 启动时间:12ms
    - 栅极导通电流:10µA
    - 负载短路响应时间:500ns
    - 3.3V欠压阈值:2.85V
    - 最大VDD输入电压:13.2V
    - 最大Junction温度:+150°C
    - 封装形式:14引脚SOIC、16引脚TSSOP
    - 热阻:14 Ld SOIC 封装时约为67°C/W

    3. 产品特点和优势


    ISL6161的主要优势包括:
    - 双重电源分配和控制:支持+12V 和 +3.3V 铁轨,提供负载故障隔离。
    - 软启动功能:通过设置栅极电容,实现可编程启动延迟,有效控制涌流。
    - 快速响应:能在10µs内对200%的电流超调进行响应,适合多种故障情况。
    - 内置充电泵:允许使用N沟道MOSFET。
    - 低功耗设计:静态功耗仅为8mA,非常适合电池供电设备。
    - 温度适应性:宽广的工作温度范围,从-40°C到+85°C。

    4. 应用案例和使用建议


    ISL6161 的典型应用场景包括:
    - PCIe接口:为PCIe插槽供电,并且保护电路免受异常负载的影响。
    - 电机驱动:通过在栅极时钟电容中增加一个小电阻,可以实现电流回路的稳定。

    使用建议:
    - 在非PCIe应用中,如电机驱动,可以通过在栅极时钟电容中加入一个小电阻来稳定电流回路。
    - 在长时间的电流限制模式下,避免超时周期过长,以防止外部N沟道MOSFET损坏。
    - 确保正确的布局和走线,避免降低电流限制阈值。

    5. 兼容性和支持


    ISL6161 与各种标准逻辑电平兼容,并且具有内置的100µA上拉能力。制造商提供详尽的支持文档,包括产品信息页面、数据表、参考设计等。

    6. 常见问题与解决方案


    - 问题:在某些情况下,电路板上没有负载时,xISEN引脚浮空。
    解决方案:通过添加5kΩ的电阻将xISEN引脚接地,以防止输出浮动。

    - 问题:电流限制阈值电压不稳定。
    解决方案:确保正确选择RILIM和RSENSE电阻,以达到所需的电流限制阈值。

    7. 总结和推荐


    综上所述,ISL6161是一款集多重功能于一身的高性能双电源控制器。它在设计、生产以及应用方面均表现出卓越的性能。对于需要高性能电源管理的应用,如PCIe插槽和电机驱动系统,ISL6161是一个理想的选择。强烈推荐使用ISL6161来实现可靠的电源管理和过电流保护。

ISL6161IVZA-T参数

参数
最小工作供电电压 10.5V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 13.2V
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL6161IVZA-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6161IVZA-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL6161IVZA-T ISL6161IVZA-T数据手册

ISL6161IVZA-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 4.807 ¥ 40.1385
5000+ $ 4.807 ¥ 40.1385
7500+ $ 4.807 ¥ 40.1385
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 100346.25
