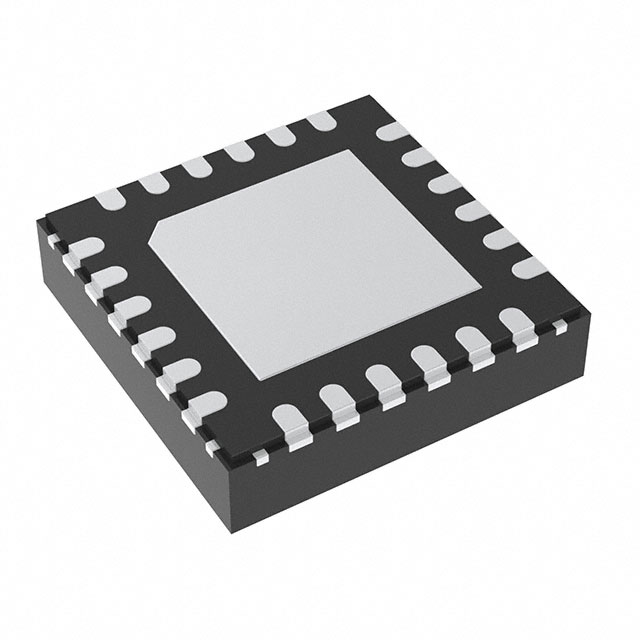

ISL78083ARZ

产品分类: 电源管理芯片(PMIC)
产品描述: 3.3V~5.05V, 1V~3.3V, 1V~3.3V, 2.8V~3.4V 4V 3.3V~5.05V, 1V~3.3V, 1V~3.3V, 2.8V~3.4V SCQFN-24 贴片安装
供应商型号: Q-ISL78083ARZ
供应商: 期货订购
标准整包数: 750
RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL78083ARZ

ISL78083ARZ概述

    电子元器件技术手册:ISL78083汽车摄像头电源管理集成电路

    产品简介


    ISL78083是一款多轨电源管理集成电路(IC),专为高密度电力应用设计。它包含一个主要的高压同步降压调节器、两个次级低压同步降压调节器以及一个低压线性稳压器(LDO)。此外,该IC还配备了四个过压/欠压监测器、三个电源就绪指示器以及一个复位输出/故障指示器,旨在通过提供独立参考来限制共因失效。

    技术参数


    - 输入电压范围: VIN = 4.0V至42V
    - 启动电压范围: VIN = 4.5V至42V
    - 固定开关频率: 2.2MHz(可选伪随机展频)
    - 输出电压范围:
    - Buck1: 3.3V至5.05V
    - Buck2 & Buck3: 1.0V至3.3V
    - LDO4: 2.8V至3.4V
    - 过欠压阈值: ±4%, ±6%, ±8%, ±12%
    - 内部补偿: 支持所有降压调节器和LDO
    - 封装: 4mm x 4mm 24引脚阶梯切割QFN (SCQFN),带散热垫
    - 工作温度范围: -40°C至125°C
    - 电气规格: -40°C至150°C

    产品特点和优势


    - 集成度高: 集成度高,需要较少的外部组件,占用空间小。
    - 灵活配置: 内部One-Time Programmable (OTP)内存允许内部配置所有选项,如每个输出电压选择、电源排序和过欠压阈值。
    - 高效运行: 同步降压调节器实现高效率,适用于高温环境。
    - 保护功能丰富: 包括输入欠压锁定、输出过欠压保护、正负电流限制、过流保护等。
    - 可靠性高: AEC-Q100认证至Grade 1,确保在恶劣环境中可靠运行。

    应用案例和使用建议


    ISL78083广泛应用于高清汽车后视和环视摄像头、驾驶员监控摄像头及高清行车记录仪。例如,在汽车后视摄像头系统中,ISL78083可以提供稳定可靠的电源供应,确保摄像头在各种环境条件下的正常运行。
    使用建议:
    - 确保所有电源连接(VIN1, VIN2/3)正确接地并紧靠电容以减少噪声。
    - 在设计PCB时,注意保持电源返回路径短而直接,避免敏感信号被干扰。
    - 利用内部OTP内存进行自定义配置,以适应不同的应用场景需求。

    兼容性和支持


    ISL78083的接口与多种电子设备兼容,可轻松集成到现有系统中。厂商提供了全面的技术支持和维护服务,包括在线文档、客户支持和产品升级服务。

    常见问题与解决方案


    - 问题: 设备无法启动。
    - 解决办法: 检查输入电压是否在规定范围内(4.5V至42V),确认EN和ENLV引脚电压正确(通常EN≥1.2V,ENLV≥1.2V)。
    - 问题: 输出电压不稳定。
    - 解决办法: 检查反馈电路(FB1, FB2, FB3)连接是否正确,并确保负载稳定。
    - 问题: 过温报警。
    - 解决办法: 检查散热措施是否有效,必要时增加散热片或改善通风。

    总结和推荐


    ISL78083是一款高性能、多功能的汽车摄像头电源管理集成电路。其高度集成、丰富的保护功能以及广泛的温度适应性使其成为市场上极具竞争力的产品。强烈推荐在各类汽车电子系统中采用ISL78083,尤其是在需要稳定电源管理和高可靠性场景下。

ISL78083ARZ参数

参数
工作电源电流 -
最大输出电压 3.3V~5.05V, 1V~3.3V, 1V~3.3V, 2.8V~3.4V
最小输出电压 3.3V~5.05V, 1V~3.3V, 1V~3.3V, 2.8V~3.4V
应用场景 -
最大工作供电电压 -
最小工作供电电压 4V
通用封装 SCQFN-24
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘
