ISL6236AIRZ

产品分类: 电源管理芯片(PMIC)
产品描述: Renesas Electronics DCDC转换器, ISL6系列, 2.5 V 直流输入, 5.5V 直流输出
供应商型号: 14M-ISL6236AIRZ
供应商: 云汉优选
标准整包数: 1

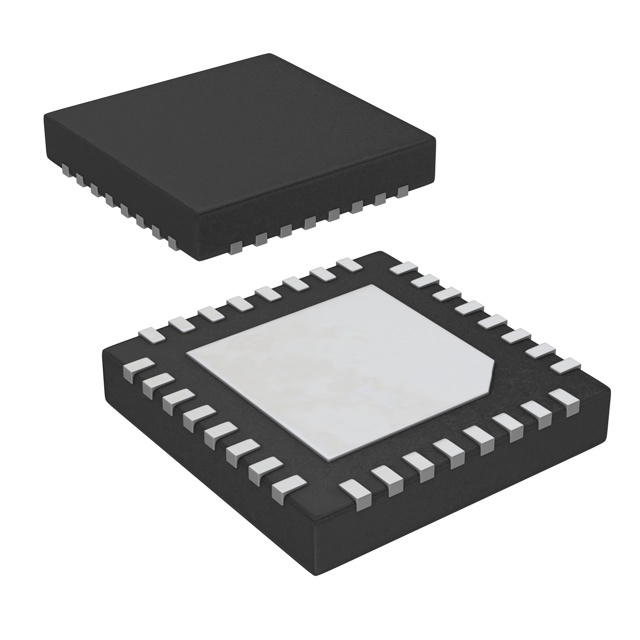

RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL6236AIRZ

ISL6236AIRZ概述

    ISL6236A 高效四输出主电源控制器

    1. 产品简介


    ISL6236A 是一款高效率、双输出的开关模式电源(SMPS)控制器,专门用于笔记本电脑等便携式设备。该控制器具有两个脉宽调制(PWM)控制器,可生成3.3V/5V和1.5V/1.05V的逻辑供电电压。它还支持自定义输出电压范围,适用于多种应用场景。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 25 | V |
    | 3.3V 输出电压 (固定模式) | 3.285 | 3.330 | 3.375 | V |
    | 1.05V 输出电压 (固定模式) | 1.038 | 1.050 | 1.062 | V |
    | 1.5V 输出电压 (固定模式) | 1.482 | 1.500 | 1.518 | V |
    | 5V 输出电压 (固定模式) | 4.975 | 5.050 | 5.125 | V |
    | 线性调节器输出电压 | 0.7 4.5 | V |
    | 电源启动延迟时间 | 1.7 ms |
    | 工作频率 | 200 | 300 | 400 | kHz |
    | 开通时间 (VtON=GND) | 0.895 | 1.052 | 1.209 | µs |
    | 关断时间 (最小值) | 200 | 300 | 425 | ns |
    | 最大占空比 | 85% 94%

    3. 产品特点和优势


    - 高效能: 最高达97%的转换效率,非常适合低功耗应用。
    - 多输出调整能力: 支持多种固定和可调输出电压,满足不同需求。
    - 软启动和软关机: 防止电源启动时的电流冲击和关闭时的电压突变。
    - 自动保护机制: 包括过压、欠压、过流和热关断保护,确保系统稳定运行。
    - 超声波跳频模式: 频率高于25kHz,消除音频干扰。

    4. 应用案例和使用建议


    - 应用案例: 笔记本电脑、PDA、手机、电池驱动设备、DDR内存供电系统、图形卡、游戏机和通信设备。
    - 使用建议: 在使用过程中,确保输入电压范围在4.5V至25V之间。对于轻负载应用,可以选择节能模式以提高效率。对于敏感应用,建议使用固定频率PWM模式以减少RF干扰。

    5. 兼容性和支持


    ISL6236A 采用无铅封装,符合RoHS标准。它与各种类型的电子元器件和设备兼容,支持快速热回流焊接。厂商提供了详细的技术文档和支持,确保用户能够顺利进行产品开发和部署。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈电阻网络,确保连接正确。 |
    | 系统频繁重启 | 检查过压、欠压和过流保护设置,适当调整阈值。 |
    | 软启动过程缓慢 | 检查启动电容器是否损坏或容量不足。 |
    | 功耗过高 | 检查负载情况,优化电路设计,选择合适的工作模式。|

    7. 总结和推荐


    ISL6236A 是一款性能卓越、功能全面的电源管理芯片,适用于各类便携式设备。它的高效率、多输出调整能力和多种保护机制使其在市场上具有很强的竞争力。如果你正在寻找一款高效且稳定的电源控制器,ISL6236A 将是一个理想的选择。强烈推荐在笔记本电脑、智能手机和其他便携式设备中使用此产品。

ISL6236AIRZ参数

参数
最大输出电压 5.5V(DC)
最小输出电压 -
应用场景 控制器,笔记本电脑电源系统
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘,管装

ISL6236AIRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6236AIRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL6236AIRZ ISL6236AIRZ数据手册

ISL6236AIRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.2631
10+ ¥ 36.9777
30+ ¥ 32.4682
100+ ¥ 31.5663
300+ ¥ 30.3579
1000+ ¥ 29.4737
库存: 50
起订量: 1 增量: 60
交货地:
最小起订量为:1
合计: ¥ 41.26
