ISL88001IE29Z-T

产品分类: 电源管理芯片(PMIC)
产品描述: 350nA 1.8V 5.5V SC-70-3 贴片安装,黏合安装
供应商型号: Q-ISL88001IE29Z-T
供应商: 期货订购
标准整包数: 3000

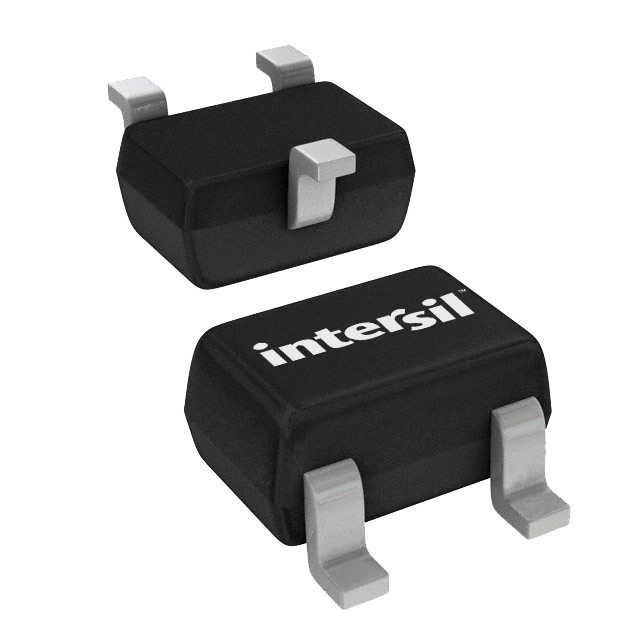

RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL88001IE29Z-T

ISL88001IE29Z-T概述


    产品简介


    产品名称:ISL88001, ISL88002, ISL88003
    产品类型:单电压监控装置
    主要功能:
    - 监控电源电压,提供电源上电复位(Power-On Reset)
    - 低功耗设计(仅需160nA)
    - 高精度电压阈值检测(±1.2%)
    - 支持推挽式和开漏式输出
    应用领域:
    - 微处理器/微控制器系统
    - 智能仪器
    - 控制器
    - 计算机系统
    - 便携式/电池供电设备
    - PDA和手持电脑设备

    技术参数


    供应电压范围:
    - 1.8V至5.5V(部分型号)
    - 1.8V至2.75V(部分型号)
    供电电流:
    - 不同型号的供电电流范围在160nA至400nA之间
    电压阈值:
    - 精度为±1.2%
    - 多种固定电压选项:1.67V、1.58V、2.19V、2.32V、2.63V、2.92V、3.07V、4.38V、4.62V
    复位延时时间:
    - 上电复位时间约为190ms
    - 复位信号持续时间:约15µs
    负载电容:
    - 最大为5pF
    温度系数:
    - 电压阈值温度系数为0.48mV/°C

    产品特点和优势


    独特功能:
    - 超低功耗(仅160nA)
    - 准确的电压阈值(±1.2%)
    - 推挽式和开漏式输出配置
    - 小尺寸封装(SC-70和SOT-23)
    市场竞争力:
    - 在同类产品中具有较高的精度和稳定性
    - 兼容多种电压标准,适合不同应用需求
    - 适合便携式设备和工业控制系统,降低系统成本和板空间要求

    应用案例和使用建议


    应用场景:
    - 微处理器和微控制器系统
    - 电池供电的智能仪器
    使用建议:
    - 根据具体应用需求选择合适的电压阈值
    - 使用外部去耦电容以滤除电源瞬态干扰
    - 为开漏式输出配置适当的上拉电阻(如5kΩ至100kΩ)

    兼容性和支持


    兼容性:
    - 与MAX803、MAX809、MAX810引脚兼容
    支持和服务:
    - 提供评估平台ISL88001/2/3EVAL1Z,便于测试和评估
    - 支持客户定制特殊电压阈值版本

    常见问题与解决方案


    问题1:复位信号不正常
    解决方案:
    - 检查电源电压是否在正常范围内
    - 确保复位信号引脚的外部上拉电阻值合适
    问题2:功耗过高
    解决方案:
    - 检查电路连接是否正确
    - 检查是否有外部组件未连接导致额外功耗

    总结和推荐


    综合评估:
    - ISL88001, ISL88002, ISL88003具备超低功耗、高精度和广泛的电压阈值选择,非常适合多种应用场合。
    - 提供了丰富的电压阈值选项和灵活的输出配置,满足不同用户的需求。
    推荐:
    - 强烈推荐给需要高精度电压监控的用户,特别是那些需要紧凑封装和低功耗的应用场景。

ISL88001IE29Z-T参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 1.8V
工作电源电流 350nA
最大输出电压 -
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-70-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL88001IE29Z-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL88001IE29Z-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL88001IE29Z-T ISL88001IE29Z-T数据手册

ISL88001IE29Z-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
