ISL6262AIRZ-T

产品分类: 电源管理芯片(PMIC)
产品描述: 300mV 1.5V 控制器,Intel IMVP-6 QFN(EP) 贴片安装,黏合安装 7mm(长度)*7mm(宽度)
供应商型号: Q-ISL6262AIRZ-T
供应商: 期货订购
标准整包数: 4000

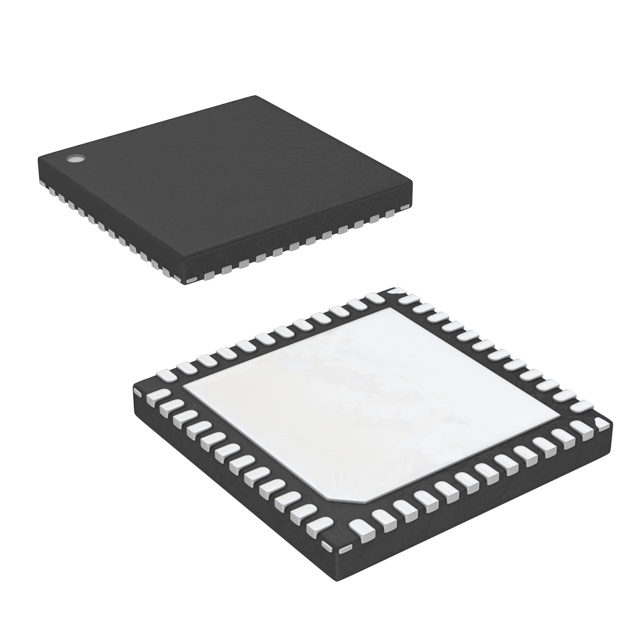

RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL6262AIRZ-T

ISL6262AIRZ-T概述

    ISL6262A Two-Phase Core Controller 技术手册概述

    产品简介


    ISL6262A 是一款由Intersil设计的两相降压转换器调节器,实现了英特尔IMVP-6+协议并内置了门极驱动器。它通过两个交错通道有效将输出电压纹波频率翻倍,从而减少了输出电压纹波幅度,降低了组件成本,减少了功率损耗,减小了物理空间占用。该控制器特别适用于移动计算机的电源管理,具有较高的效率和快速瞬态响应速度。

    技术参数


    - 基本规格
    - 输入电压:VDD = 5V ±5%
    - 电池电压:VIN = +5V 到 25V
    - 绝对最大额定值:-0.3V 到 +7V(VDD)
    - 热特性:θJA = 29°C/W,θJC = 4.5°C/W

    - 电气特性
    - 供应电流:IVDD = 3.6 mA 至 4.1 mA
    - 转换器频率:285 kHz 至 315 kHz(典型值)
    - 误差放大器增益:AV0 = 90 dB
    - 驱动能力:UGATE 源电流 = 2A,LGATE 源电流 = 4A
    - 保护阈值:过电压阈值 = 200 mV(典型值)

    产品特点和优势


    - R3 Technology™: ISL6262A的核心是专利的R3 Technology™,提供了最快的瞬态响应速度。
    - 动态相位添加/删除: 动态调整相位数量以提高效率。
    - 精确的两相/一相核心电压调节: 温度范围内的系统精度可达±0.5%。
    - 多功能监控: 包括CPU功率监测、热监测和远程CPU晶片电压感测。

    应用案例和使用建议


    ISL6262A 主要应用于移动计算平台的电源管理系统中,例如笔记本电脑。它能够通过动态调节核心电压来实现智能电压定位,从而降低处理器功耗,延长电池寿命。在实际使用时,用户可以根据具体负载情况启用不同的相位操作模式,如双相连续导通模式(CCM)或单相CCM模式。此外,通过远程电压监测和电流平衡,可以更好地管理系统的电源状态,确保稳定运行。

    兼容性和支持


    ISL6262A 支持多种电流传感方案,如无损电感DCT电流传感和精密电阻电流传感。其引脚和封装支持热补偿,确保了在不同温度下的可靠运行。Intersil还提供详细的文档和技术支持,确保用户能够顺利进行产品选型和应用开发。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查反馈环路的补偿网络,确保阻抗匹配正确。

    - 问题: 过电压保护频繁触发。
    - 解决方案: 调整过电压阈值设置,适当增加其设定值。

    总结和推荐


    ISL6262A凭借其高效能、高精度和快速响应等优势,在移动计算设备的电源管理系统中表现优异。它能够在不同的负载条件下自动调节操作模式,确保最佳的性能和稳定性。因此,我们强烈推荐使用ISL6262A作为高性能电源管理解决方案。

ISL6262AIRZ-T参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 1.5V
最小输出电压 300mV
应用场景 控制器,Intel IMVP-6
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN(EP)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL6262AIRZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6262AIRZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL6262AIRZ-T ISL6262AIRZ-T数据手册

ISL6262AIRZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 9.108 ¥ 76.0518
8000+ $ 9.108 ¥ 76.0518
12000+ $ 9.108 ¥ 76.0518
库存: 10000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 304207.2
