ISL68134IRAZ-T7A

产品分类: 电源管理芯片(PMIC)

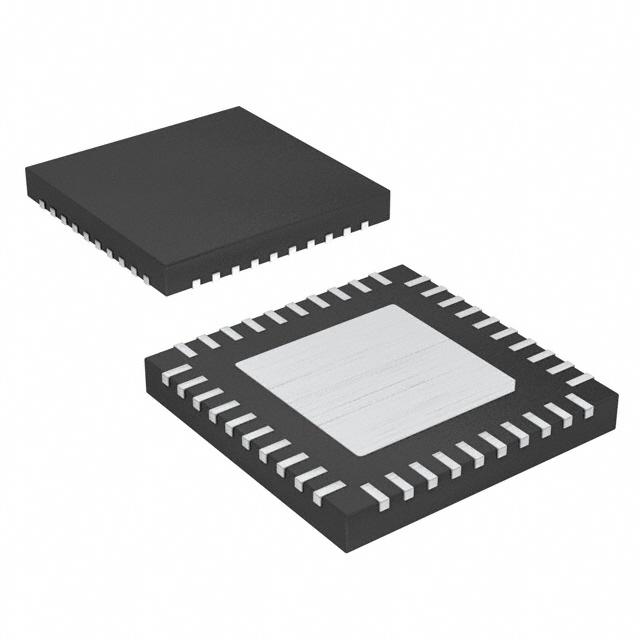

产品描述: 瑞萨电子PWM控制器, 40引脚, TQFN封装, 表面贴装, 最高1000 kHz
供应商型号: ISL68134IRAZ-T7ACT-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL68134IRAZ-T7A

ISL68134IRAZ-T7A概述

    ISL68134 数字双输出、四相可配置 PWM 控制器技术手册

    1. 产品简介


    ISL68134 是一款数字双输出、四相可配置(X+Y ≤ 4)PWM控制器,具备自适应电压调节(AVSBus)接口。这款控制器可以灵活地分配任何所需的相数配置,最多可达到四个相位,如3+1、2+2、2+1,甚至单一输出操作的4+0配置。该控制器通过PMBus和AVSBus接口支持多种电源需求,特别适用于网络设备、电信/数据通信设备、服务器/存储设备以及点负载电源等领域。ISL68134 的自适应电压调节接口与PMBus结合,提供了快速的点对点通信,从而实现处理器电压的静态和动态控制。

    2. 技术参数


    - 通信协议:支持PMBus 1.3和AVSBus,提供遥测功能(输入电压VIN、输出电压VOUT、电流IOUT、功率、温度及各种故障状态寄存器)
    - 调制方案:采用高级线性数字调制方案,零延迟合成电流控制,实现优秀的高频电流平衡
    - 自动相数添加/减少:支持根据负载情况自动调整相数
    - 相数配置:支持4+0、3+1、2+2的相数操作
    - 温度补偿:集成温度补偿,确保精确的温度监测
    - 保护功能:全面的故障管理功能,包括逐周期相电流限制、总输出电流保护、输入/输出过压/欠压保护、开路电压检测等

    3. 产品特点和优势


    ISL68134 的关键优势在于其灵活的相数配置能力,自动相数添加/减少功能,以及卓越的负载响应速度。通过Intersil独有的线性合成数字电流调制方案,ISL68134 实现了出色的瞬态响应和易于调校的特点。同时,强大的PMBus和AVSBus接口使得该控制器能够应对多种复杂的应用需求,提高了系统的可靠性和效率。

    4. 应用案例和使用建议


    ISL68134 广泛应用于各类高性能电源管理系统,如网络设备、电信/数据通信设备、服务器/存储设备等。对于特定的应用场景,例如2+2配置与ISL99227智能功率级(SPS)结合,或是2+2配置使用DCR传感,ISL68134能实现精准的电压和电流调节。建议在实际应用中,通过PowerNavigator GUI进行详细的配置和监控,以确保系统的稳定性和高效运行。

    5. 兼容性和支持


    ISL68134 支持与多种智能功率级(SPS)配合使用,包括ISL99227,提供了广泛的兼容性。此外,Intersil提供了丰富的技术支持和文档资料,帮助用户轻松完成设计和调试。

    6. 常见问题与解决方案


    - Q: 如何选择合适的相数配置?
    A: 可通过PowerNavigator GUI进行配置,根据负载情况选择最佳配置。

    - Q: 如何确保系统的稳定性?
    A: 使用差分远程电压传感,并定期检查温度传感器的状态。

    7. 总结和推荐


    ISL68134 数字双输出、四相可配置PWM控制器以其灵活的相数配置、高精度的电压和电流调节,以及全面的保护功能,在现代电源管理系统中表现出色。它适合需要高可靠性、高性能的各类应用场景,强烈推荐使用。

ISL68134IRAZ-T7A参数

参数
应用场景 -
最大工作供电电压 3.465V
最小工作供电电压 3.135V
工作电源电流 63mA
最大输出电压 3.05V
最小输出电压 0V
长*宽*高 5mm*5mm*700μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL68134IRAZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL68134IRAZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL68134IRAZ-T7A ISL68134IRAZ-T7A数据手册

ISL68134IRAZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.746 ¥ 90.8037
10+ $ 9.3496 ¥ 78.2445
25+ $ 8.9149 ¥ 74.6064
100+ $ 7.7406 ¥ 64.7793
库存: 247
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.8
