ISL6217ACVZ

产品分类: 电源管理芯片(PMIC)

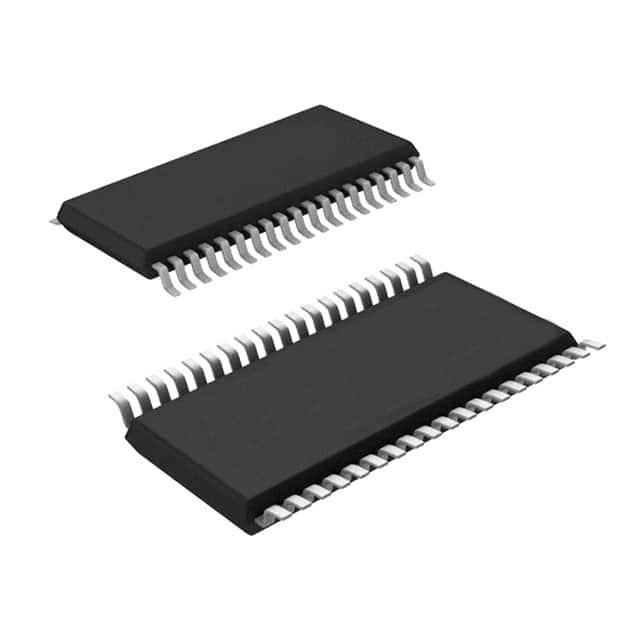

产品描述: 4.75V 5.25V 控制器,Intel Pentium® IMVP-IV,IMVP+ TSSOP-38 贴片安装
供应商型号: CY-ISL6217ACVZ
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL6217ACVZ

ISL6217ACVZ概述

    ISL6217A精密多相降压PWM控制器技术手册

    产品简介


    ISL6217A是针对Intel微处理器的精密多相降压脉宽调制(PWM)控制器,专为笔记本电脑设计。它通过集成半桥门极驱动器提供精确的电压调节系统,以适应Intel最新的高性能处理器需求。ISL6217A支持两相操作,可以减轻热管理压力并应对高负载需求。该控制芯片具备输入电压前馈和平均电流模式控制功能,从而实现优异的动态响应。“无损”电流检测功能通过MOSFET rDS(ON)进行,用户可以选择250kHz到1MHz的开关频率。

    技术参数


    以下是ISL6217A的主要技术规格和电气特性:
    - 供电电源电压: 5V ±5%
    - 工作温度范围: -10°C 至 85°C
    - 存储温度范围: -65°C 至 150°C
    - 绝对最大额定值:
    - VDD, VDDP: -0.3V至+7V
    - VBAT: +25V
    - Boot1,2 和 UGATE1,2: +35V
    - Phase1,2 和 ISEN1,2: +30V
    - UGATE1,2: (Phase1,2 - 0.3V)至(Boot1,2 + 0.3V)
    - 开关频率: 可编程,250kHz至1MHz
    - 系统精度: 系统偏差不超过±0.8%
    - 参考和DAC:
    - 最大输出电压: 1.708V
    - 最小输出电压: 0.70V
    - 通道发生器:
    - 频率范围: 225kHz至275kHz
    - 调整范围: 0.25MHz至1.0MHz
    - 误差放大器:
    - 直流增益: 100dB
    - 增益带宽积: 18MHz
    - 斜率: 4.0V/µs
    - 过电流阈值: 64µA
    - 软启动电流: 31µA
    - 过电压阈值: VSEN上升时为112%,VSEN下降时为102%

    产品特点和优势


    - 轻载效率提升: 在深睡眠和更深度睡眠模式下具备二极管仿真功能,提高轻载条件下的能效。
    - IMVP-IV™ 和 IMVP-IV+™ 兼容: 符合Intel移动电压定位规范,适用于最新处理器。
    - 单相或多相转换: 可灵活配置单相或多相功率转换,适应不同应用场景。
    - 无损电流检测: 使用MOSFET rDS(ON),提高能效并减少PCB面积。
    - 精确的核心电压调节: ±0.8%的系统精度,在整个温度范围内保持稳定。
    - 可编程滴漏和核心电压斜率: 符合IMVP-IV™和IMVP-IV+™规范。
    - 逻辑接口: 直接接口系统逻辑,支持深睡眠和更深睡眠模式。
    - 动态响应良好: 结合电压前馈和平均电流模式控制,确保快速响应。

    应用案例和使用建议


    ISL6217A主要用于Intel的Pentium IV微处理器,为笔记本电脑提供精密的电压调节。实际应用中,如图1所示,可以配置为两相同步降压转换器,适用于IMVP-IV™和IMVP-IV+™标准的电压定位。
    使用建议:
    - 在系统初始化阶段,确保EN引脚的电压高于2.0V,才能启动软启动过程。
    - 在启动阶段,设置STV引脚的电压作为初始启动电压(VBOOT)。
    - 软启动过程中,通过调整SOFT引脚上的电容来控制输出电压的斜率。

    兼容性和支持


    ISL6217A兼容多种电子元器件和其他设备,适用于不同类型的主板。厂商提供了详尽的技术支持文档,包括安装指南和故障排除手册,以确保产品的顺利运行。

    常见问题与解决方案


    1. 问题: 输出电压无法达到设定值。
    - 解决方案: 检查EN引脚电压是否正常,确保其高于2.0V。如果仍存在问题,请检查电源电压是否稳定,以及相关引脚的连接是否正确。
    2. 问题: 软启动过程中输出电压缓慢。
    - 解决方案: 检查SOFT引脚的电容是否合适,根据需要更换更合适的电容值。
    3. 问题: 过电流保护触发。
    - 解决方案: 检查过电流保护电阻(OCSET)的阻值是否合适,必要时调整为适当的阻值。

    总结和推荐


    ISL6217A是一款性能卓越的多相降压PWM控制器,适用于先进的Pentium IV微处理器。其独特的二极管仿真功能在轻载条件下表现出色,精准的电压调节和动态响应使其成为市场上的佼佼者。总体而言,ISL6217A非常适合需要高效率和高性能的应用场合,我们强烈推荐使用此产品。

ISL6217ACVZ参数

参数
应用场景 控制器,Intel Pentium® IMVP-IV,IMVP+
最大工作供电电压 5.25V
最小工作供电电压 4.75V
工作电源电流 -
最大输出电压 -
最小输出电压 -
通用封装 TSSOP-38
安装方式 贴片安装
零件状态 停产
包装方式 管装

ISL6217ACVZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6217ACVZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL6217ACVZ ISL6217ACVZ数据手册

ISL6217ACVZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.6281 ¥ 30.1287
50+ $ 3.4717 ¥ 29.6001
100+ $ 3.4091 ¥ 29.3359
300+ $ 3.3779 ¥ 29.0716
500+ $ 3.3466 ¥ 28.8073
1000+ $ 3.2528 ¥ 27.4858
5000+ $ 3.2528 ¥ 27.4858
库存: 3302
起订量: 34 增量: 1
交货地:
最小起订量为:25
合计: ¥ 753.21
