首页  >  产品百科  >  ISL88002IE46Z-T7A

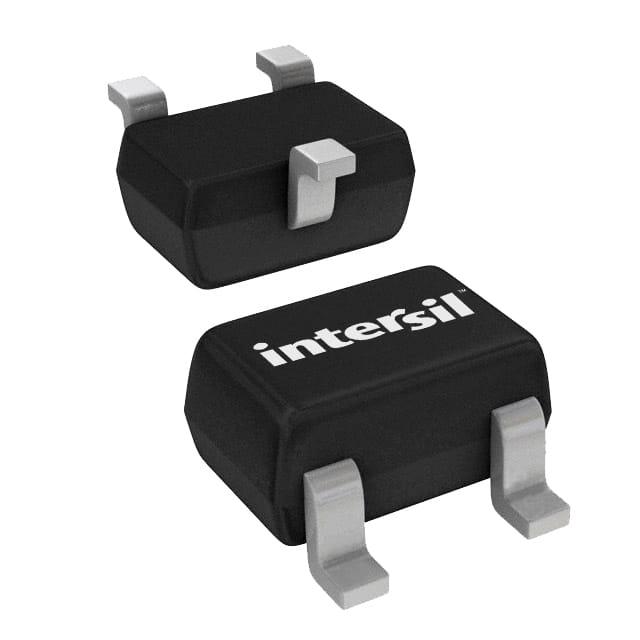

ISL88002IE46Z-T7A

产品分类: 电源管理芯片(PMIC)
产品描述: 400nA 5.5V SC-70-3 贴片安装,黏合安装
供应商型号: Q-ISL88002IE46Z-T7A
供应商: 期货订购
标准整包数: 250
RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL88002IE46Z-T7A

ISL88002IE46Z-T7A概述


    产品简介


    ISL88001, ISL88002 和 ISL88003 是一款极低功耗的电压监控器,适用于多种应用。这些监控器集成在小型3引脚SC-70和SOT-23封装中,有助于降低系统成本、减少板级空间需求,并提高系统的可靠性。ISL88001, ISL88002和ISL88003适用于微处理器/微控制器系统、智能仪器、控制器、计算机系统、便携式/电池供电设备、个人数字助理(PDA)和手持电脑设备。

    技术参数


    - 电源电压范围:1.8V至5.5V
    - 静态电流(供应电流):低至160nA
    - 电压阈值精度:±1.2%
    - 复位输出电压(高电平/低电平):根据不同的型号而变化
    - 温度范围:工业级,-40°C 至 +85°C
    - 封装类型:3引脚SC-70和SOT-23(无铅)
    - 绝对最大额定值:所有引脚对地电压为-0.3V至+6.5V,直流输出电流为10mA
    - 热阻抗:3引脚SC-70封装时为640°C/W,3引脚SOT-23封装时为590°C/W
    - 其他特性:内置上电复位电路,噪声抑制能力,可选去耦电容

    产品特点和优势


    - 超低功耗:仅需160nA的静态电流,有助于延长便携设备的电池寿命。
    - 高精度电压监测:具有±1.2%的电压阈值精度,确保精确监测。
    - 多样化的封装选择:提供SC-70和SOT-23两种封装,满足不同应用需求。
    - 宽工作电压范围:支持从1.8V到5.5V的电源电压,适应各种电源需求。
    - 易于集成:通过简单的3引脚设计实现紧凑布局,减少布线复杂度。
    - 上电复位:内置上电复位功能,确保系统在电源稳定后才能正常运行。

    应用案例和使用建议


    应用案例
    ISL88001, ISL88002和ISL88003广泛应用于微处理器/微控制器系统中,帮助监测电源电压并在电压不足时自动复位。此外,在智能仪器和便携式设备中也有广泛应用。
    使用建议
    - 去耦电容:为了滤除电源噪声,建议在VDD引脚增加适当的去耦电容。
    - 负载电容:复位输出引脚上的负载电容不应超过5pF,以确保正确的复位信号波形。
    - 复位电阻:对于ISL88002,需要一个上拉电阻(通常为5kΩ至100kΩ),以便在复位状态下正确拉高信号。

    兼容性和支持


    - 兼容性:ISL88001, ISL88002和ISL88003与MAX803, MAX809, MAX810系列兼容,可以方便地替换使用。
    - 支持:供应商提供了详细的文档和技术支持服务,用户可以通过官方网站获取最新的技术资料和支持信息。

    常见问题与解决方案


    - 问题1:如何确定合适的电压阈值?
    解决方案:参考手册中的“订购信息”章节,按需选择合适电压阈值的产品型号。

    - 问题2:如何正确连接去耦电容?
    解决方案:将电容连接到VDD引脚和GND之间,尽量靠近IC引脚以有效滤除电源噪声。
    - 问题3:复位信号波形异常怎么办?
    解决方案:检查负载电容是否超出5pF的限制,确保信号质量。必要时调整负载电容或重新布局电路。

    总结和推荐


    ISL88001, ISL88002和ISL88003凭借其极低的功耗、高精度的电压监测能力和灵活的封装选项,成为多种应用中的理想选择。尤其是其出色的上电复位功能和广泛的温度适应性,使其在可靠性要求较高的场合中表现出色。综合考虑这些优点,我们强烈推荐这些产品用于各种需要精确电源监测和保护的应用。

ISL88002IE46Z-T7A参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 -
工作电源电流 400nA
最大输出电压 -
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-70-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL88002IE46Z-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL88002IE46Z-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL88002IE46Z-T7A ISL88002IE46Z-T7A数据手册

ISL88002IE46Z-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.65 ¥ 13.7775
500+ $ 1.65 ¥ 13.7775
750+ $ 1.65 ¥ 13.7775
库存: 10000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 3444.37
