首页  >  产品百科  >  ISL88002IE17Z-TK

ISL88002IE17Z-TK

产品分类: 电源管理芯片(PMIC)
产品描述: 300nA 2.75V SC-70-3 贴片安装,黏合安装
供应商型号: 968-ISL88002IE17Z-TK
供应商: Mouser
标准整包数: 1

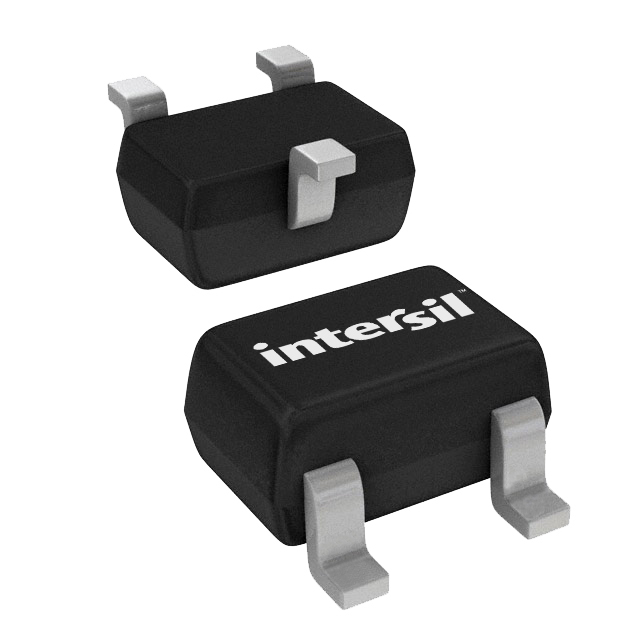

RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL88002IE17Z-TK

ISL88002IE17Z-TK概述


    产品简介


    ISL88001、ISL88002 和 ISL88003 是瑞萨电子(原intersil)生产的低功耗电压监视器,提供超低功耗(仅160nA),适用于多种应用中的电源电压监测。这些监视器采用小型3引脚SC-70和SOT-23封装,体积小巧,有助于降低系统成本、减少电路板空间需求,并提高系统的可靠性。这些设备广泛应用于微处理器/微控制器系统、智能仪器、控制器、计算机系统以及便携式/电池供电设备等领域,如PDA和手持PC设备等。

    技术参数


    - 供应电压范围: 1.8V至5.5V(根据具体型号)
    - 阈值电压精度: ±1.2%
    - 复位信号有效下限: VDD = 1V
    - 复位信号输出配置: 包括推挽和开漏输出
    - 上电复位延迟时间: 190毫秒
    - 静态电流: 160nA至400nA
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    ISL88001、ISL88002 和 ISL88003 的设计以低功耗和高阈值精度为特点,非常适合用于电子设备和便携式设备中。以下是其关键特点和优势:
    - 低功耗: 静态电流仅为160nA,大大降低了系统的功耗。
    - 高精度: 电压阈值精度达到±1.2%,确保了对电源电压的精确监控。
    - 多样化固定电压选项: 提供多种固定的电源电压监控选项,便于灵活选择。
    - 小型封装: 采用3引脚SC-70和SOT-23封装,节省了电路板空间。
    - 无外部组件需求: 具有内部上电复位电路,无需外部组件即可工作。
    - 兼容性强: 与MAX803、MAX809和MAX810等其他芯片引脚兼容,易于替代。

    应用案例和使用建议


    ISL88001、ISL88002 和 ISL88003 在多种电子设备中都有广泛应用,例如微处理器系统、便携式设备、计算机系统等。具体应用示例包括:
    - 微处理器系统: 在启动时防止系统在不稳定的电源条件下运行。
    - 便携式设备: 确保电池供电设备在电压下降时可靠地复位。
    - 智能仪器: 监测供电系统以防止由于电压波动引起的系统故障。
    使用建议:
    - 对于需要高精度电源电压监测的应用,选择具有较高阈值精度的产品。
    - 在使用开漏输出的情况下,需要连接一个外部上拉电阻。
    - 确保复位信号的连接正确,特别是在使用推挽输出的情况下。

    兼容性和支持


    ISL88001、ISL88002 和 ISL88003 与市场上常见的MAX803、MAX809和MAX810等芯片引脚兼容,使得替换现有硬件变得容易。此外,瑞萨电子提供了详细的资料和技术支持,确保用户能够顺利地将这些产品集成到现有的设计中。

    常见问题与解决方案


    - Q1: 如何选择合适的电压阈值?
    - A1: 根据实际应用中的电源电压选择合适的电压阈值,常见的阈值包括1.8V、2.5V、3.0V、3.3V和5.0V。
    - Q2: 如何避免上电时的系统复位?
    - A2: 确保VDD电压超过阈值一段时间后再进行系统初始化操作。
    - Q3: 在什么情况下需要外部上拉电阻?
    - A3: 当设备配置为开漏输出时,需要添加一个外部上拉电阻以确保复位信号正常工作。

    总结和推荐


    ISL88001、ISL88002 和 ISL88003 是专为低功耗和高精度电源电压监测而设计的优秀产品。它们的小型封装、广泛的电压阈值选项以及出色的性能指标使其成为各类电子设备的理想选择。无论是微处理器系统、便携式设备还是智能仪器,这些产品都能为用户提供可靠的电源监控解决方案。因此,我们强烈推荐使用这些产品来提升系统稳定性和可靠性。

ISL88002IE17Z-TK参数

参数
最小工作供电电压 -
工作电源电流 300nA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 2.75V
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-70-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL88002IE17Z-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL88002IE17Z-TK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL88002IE17Z-TK ISL88002IE17Z-TK数据手册

ISL88002IE17Z-TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0475 ¥ 25.7514
10+ $ 1.978 ¥ 16.7141
25+ $ 1.716 ¥ 14.5002
100+ $ 1.4256 ¥ 12.0463
250+ $ 1.3392 ¥ 11.3162
500+ $ 1.1772 ¥ 9.9473
1000+ $ 0.9936 ¥ 8.3959
2000+ $ 0.8915 ¥ 7.5328
5000+ $ 0.8579 ¥ 7.2488
库存: 9880
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.75
