ISL95857CHRTZ

产品分类: 电源管理芯片(PMIC)
产品描述: 250mV 1.52V IMVP8™ 兼容笔记本、台式机、超极本和平板电脑 TQFN-40 贴片安装
供应商型号: 2842223
供应商: 海外现货
标准整包数: 1

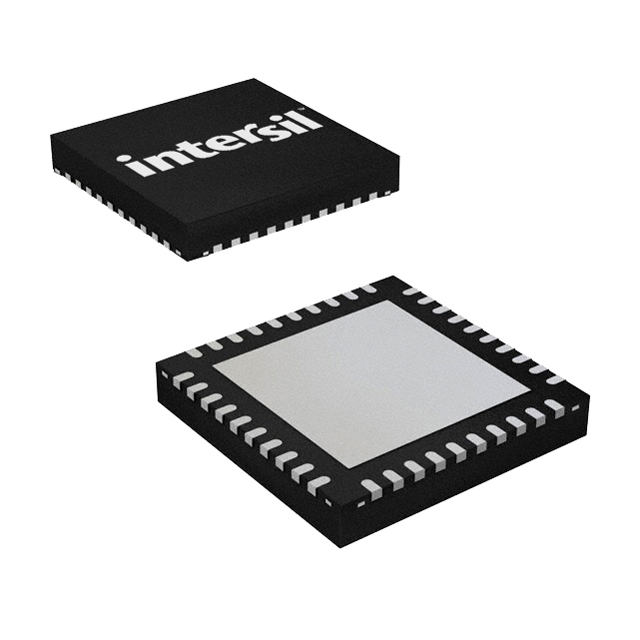

RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL95857CHRTZ

ISL95857CHRTZ概述

    电子元器件产品技术手册解析:ISL95857C电压调节器

    产品简介


    ISL95857C是专为Intel微处理器设计的多输出电压调节器(VR),尤其适用于支持核心、图形和系统代理的轨。此产品符合Intel IMVP8标准,是现代笔记本、桌面电脑、超极本和平板电脑的理想选择。

    技术参数


    ISL95857C的主要技术规格如下:
    - 输出类型: 3相(VR A, VR B, VR C)
    - 操作模式:
    - VR A 和 VR C 支持单相(1相)
    - VR B 支持单相(1相)或双相(2相)操作
    - 电流控制: 可编程最大电流 (IMAX)
    - 电压精度: ±0.5% 系统精度,覆盖整个温度范围
    - 输入电压范围:
    - VR A, VR B: 12V, 6V, 21V
    - VR C: 12V, 6V, 21V
    - 工作环境:
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -65°C 至 +150°C
    - 效率:
    - 高效轻负载运行
    - 负载依赖低开关频率
    - 保护功能: 过载保护 (OC) 和单一VRREADY电源就绪指示

    产品特点和优势


    - 集成度高: 单芯片支持多种输出,减少了系统的复杂性和成本。
    - 快速瞬态响应: 使用Intersil的Robust Ripple Regulator (R3™) 技术,能够在负载变化时快速稳定输出电压。
    - 多电流检测方法: 支持通过DCR检测和电阻检测等多种方式实现精确电流测量。
    - 灵活性强: 提供多个可编程参数,如SVID地址、IMAX和开关频率,方便不同应用场景的定制化需求。


    应用案例和使用建议


    - 笔记本和超极本: 用于高效、紧凑的设计,提升系统性能。
    - 桌面电脑: 适用于需要高性能供电解决方案的大型设备。
    - 平板电脑: 小巧轻便的设计要求,符合低功耗标准。
    使用建议:
    - 在选择外部电感器和电容时,要确保它们能够适应不同的工作条件,特别是温度变化带来的影响。
    - 注意根据具体应用场景调整IMAX和开关频率,以优化整体性能。

    兼容性和支持


    ISL95857C支持Intel DrMOS功率级和离散功率级,可以与Intersil的ISL95808高压同步整流Buck MOSFET驱动器配合使用。制造商提供详尽的技术支持文档和更新信息,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题: 如何调整VRB的相数?
    - 解决办法: 通过配置寄存器将VRB设置为1相或2相操作模式。
    - 问题: 如何选择合适的电流检测方法?
    - 解决办法: 根据实际应用需求和成本预算,可以选择通过电阻检测或者利用DCR自热补偿的方式进行电流测量。

    总结和推荐


    ISL95857C是一款功能强大且高度灵活的电压调节器,具有出色的性能和广泛的应用范围。它不仅满足Intel IMVP8标准,还提供了多种电流检测方法和高精度的电压调节,非常适合于高性能计算和节能需求的电子设备。总体而言,强烈推荐给寻求高效、灵活和可靠电源解决方案的设计工程师和制造商。

ISL95857CHRTZ参数

参数
最小输出电压 250mV
应用场景 IMVP8™ 兼容笔记本、台式机、超极本和平板电脑
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 1.52V
通用封装 TQFN-40
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ISL95857CHRTZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL95857CHRTZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL95857CHRTZ ISL95857CHRTZ数据手册

ISL95857CHRTZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
