FIS105NL

产品分类: 电流互感器
厂牌: PULSE ELECTRONICS
产品描述: 1:50 25A 4.7mH 500KHz(Max) 175Vμs 500mΩ 通孔安装 17.6mm*15mm*12.5mm
供应商型号: MIK-FIS105NL
供应商: 海外现货
标准整包数: 1

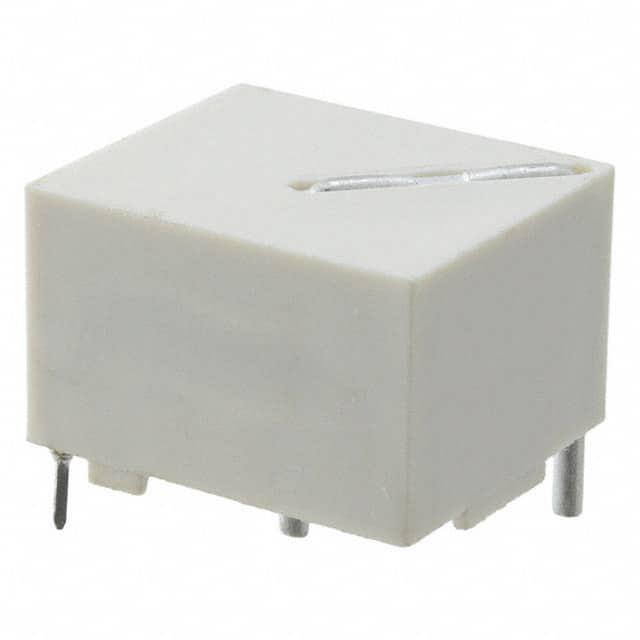

PULSE ELECTRONICS 电流互感器 FIS105NL

FIS105NL概述

    电流互感器技术手册

    产品简介


    电流互感器是一种关键的电子元器件,主要用于为脉冲控制电路提供输出反馈,以实现开关模式电源的有效低成本调节。它在开关模式电源、照明及开关控制等多种应用中扮演着重要角色。本手册将详细介绍“FIS 1X5系列”电流互感器的主要特性和应用情况。

    技术参数


    FIS 1X5系列电流互感器具备以下技术参数:
    - 输入电流范围:最大初级电流可达25A。
    - 频率范围:最大频率可达500kHz。
    - 绝缘隔离:一次侧至二次侧的绝缘强度为4000V AC。
    - 机械规格:
    - 重量:7.0克(FIS105NL/15NL/25NL/55NL),8.0克(FIS1105NL)。
    - 包装方式:每托盘30个(FIS105NL/15NL/25NL/55NL),每托盘34个(FIS1105NL)。
    - 尺寸:未列出具体尺寸,但需注意所有公差均为±0.50。

    产品特点和优势


    FIS 1X5系列电流互感器的独特功能在于其完全封装结构和增强绝缘设计,保证了高效且安全的操作。其隔离性能(一次侧至二次侧的绝缘强度为4000V AC)是其显著的优势之一,能够在高压环境下提供可靠的性能表现。此外,该系列产品具有广泛的适用性,适用于多种不同类型的电路和系统,使其在市场上具备很强的竞争力。

    应用案例和使用建议


    应用案例
    FIS 1X5系列电流互感器广泛应用于开关模式电源、照明及开关控制等领域。例如,在照明系统中,它可以用于实时监测电流变化,从而有效控制光源亮度。此外,该系列互感器还适用于工业控制设备中的电流监测和保护功能。
    使用建议
    - 在安装时,确保周围环境温度符合额定温度范围(-40°C至+125°C)。
    - 遵循制造商推荐的终止电阻值(Rt)进行连接。
    - 确保互感器的隔离电压不超过额定值(4000V AC)。

    兼容性和支持


    - FIS 1X5系列电流互感器通常与其他标准电气元件兼容,可方便地集成到现有的电路设计中。
    - 如需进一步技术支持或了解详细信息,请联系Pulse Electronics官方支持部门,邮箱地址分别为美洲区、欧洲区和亚洲区。

    常见问题与解决方案


    1. 问题:测量结果不稳定。
    - 解决方案:检查周围环境温度是否超出规定范围,重新调整终端电阻。

    2. 问题:电流互感器发热严重。
    - 解决方案:确认工作频率和负载电流是否超过规格要求,适当降低工作负载或增加散热措施。

    总结和推荐


    FIS 1X5系列电流互感器凭借其高性能和高可靠性,适合于各种苛刻的应用环境。其优秀的绝缘性能和宽泛的工作温度范围使其成为市场上极具竞争力的产品。如果您正在寻找一种能够可靠地监测和调节电流的解决方案,FIS 1X5系列电流互感器是一个值得考虑的选择。我们强烈推荐将其纳入您的设计之中。

FIS105NL参数

参数
匝数比 1:50
ET(伏特-时间) 175Vμs
电流比 -
直流电阻(DCR) 500mΩ
额定电流 25A
频率范围 500KHz(Max)
电感值 4.7mH
长*宽*高 17.6mm*15mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

FIS105NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

FIS105NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 电流互感器 PULSE ELECTRONICS FIS105NL FIS105NL数据手册
