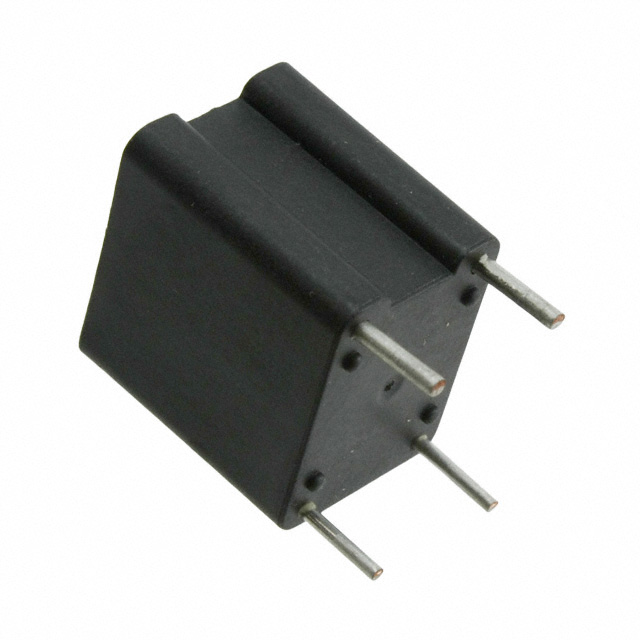

PE-67300NL

产品分类: 电流互感器
厂牌: PULSE ELECTRONICS
产品描述: 37A 180mH 10KHz~200KHz 300:1 通孔安装 14.35mm*19.05mm*19.05mm
供应商型号: PE-67300NL
供应商: Master
标准整包数: 5
PULSE ELECTRONICS 电流互感器 PE-67300NL

PE-67300NL概述


    产品简介


    产品名称:Through Hole Current Sense Transformers
    这些变压器是专为电源转换和数字音频数据传输而设计的高可靠性电流感应变压器。它们主要应用于开关电源和音频接口传输系统中,能够在高达200kHz的频率下稳定工作。通过其独特的设计,这些变压器可以有效感应和隔离电路中的电流变化,提供准确的测量和信号传输。

    技术参数


    - 绝缘要求:符合IEC62368-1绝缘标准
    - 绝缘电压:4250VRMS(初级到次级)
    - 频率范围:10kHz至200kHz
    - 操作温度:-40°C至+130°C
    - 产品型号及技术规格:
    - PE-67050NL
    - 初级电流:35A
    - 电阻值:15Ω
    - 滴漏率:2.4%
    - 增益因子:0.30VA
    - 次级电感:5.0mH
    - 直流电阻:0.70Ω
    - 匝数比:50匝(±1%)
    - 最小终端电阻:0.269 x 10^-6Ω
    - PE-67100NL
    - 初级电流:37A
    - 电阻值:56Ω
    - 滴漏率:2.2%
    - 增益因子:0.56VA
    - 次级电感:20mH
    - 直流电阻:1.40Ω
    - 匝数比:100匝(±1%)
    - 最小终端电阻:0.0671 x 10^-6Ω
    - PE-67200NL
    - 初级电流:38A
    - 电阻值:200Ω
    - 滴漏率:2.0%
    - 增益因子:1.00VA
    - 次级电感:80mH
    - 直流电阻:4.50Ω
    - 匝数比:200匝(±1%)
    - 最小终端电阻:0.0168 x 10^-6Ω
    - PE-67300NL
    - 初级电流:37A
    - 电阻值:510Ω
    - 滴漏率:2.2%
    - 增益因子:1.70VA
    - 次级电感:180mH
    - 直流电阻:11.0Ω
    - 匝数比:300匝(±1%)
    - 最小终端电阻:0.00746 x 10^-6Ω

    产品特点和优势


    - 高精度电流感应:这些变压器具有非常高的感应精度,可以准确测量电路中的电流变化。
    - 广泛的工作频率范围:可以在10kHz至200kHz的频率范围内稳定工作,适用于多种应用场景。
    - 良好的电气隔离性能:能够有效隔离电路中的电流干扰,提升系统的稳定性。
    - 优异的热性能:可在-40°C至+130°C的温度范围内稳定工作,适用于极端环境条件。

    应用案例和使用建议


    这些电流感应变压器广泛应用于开关电源、数字音频数据传输系统和音频接口设备中。例如,在一个开关电源系统中,它们可以用于监测和控制电流,确保系统稳定运行。在数字音频传输系统中,这些变压器可以改善信号传输质量和减少噪声干扰。
    使用建议:
    - 根据不同的应用需求选择合适的型号,以确保最佳性能。
    - 在使用过程中要注意温度和湿度的影响,避免超出允许的操作范围。
    - 调整终端电阻(RT)来优化系统的性能指标,如滴漏率和增益因子。

    兼容性和支持


    这些电流感应变压器与各种标准数字音频IC(如Cirrus Logic的CS8401、CS8402、CS8403和CS8404)兼容。此外,制造商提供了详尽的技术支持和服务,包括产品选型指导、技术支持和售后服务等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法达到预期的增益因子 | 检查终端电阻(RT)是否正确设置。 |
    | 温度过高导致性能下降 | 确保工作温度不超过额定范围,并采取散热措施。 |
    | 感应精度不理想 | 确认电流范围和频率是否在指定范围内,必要时重新校准。 |

    总结和推荐


    总的来说,这些Through Hole Current Sense Transformers凭借其高精度、宽频率范围和优异的电气隔离性能,在多个应用领域表现出色。对于需要精确电流测量和信号传输的应用来说,这是一个非常好的选择。强烈推荐在电源转换和数字音频数据传输系统中使用这些变压器。

PE-67300NL参数

参数
ET(伏特-时间) -
电流比 300:1
直流电阻(DCR) -
额定电流 37A
频率范围 10KHz~200KHz
电感值 180mH
匝数比 -
长*宽*高 14.35mm*19.05mm*19.05mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PE-67300NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
