2277116

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 1:50 250A 50Hz~60Hz DIN导轨安装 70mm*30mm*90mm
供应商型号: 277-9179-ND
供应商: Digi-Key
标准整包数: 1

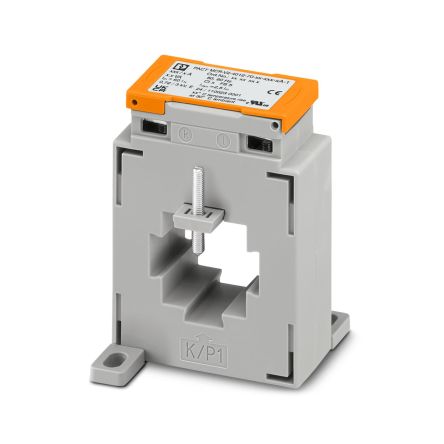

PHOENIX CONTACT 电流互感器 2277116

2277116概述

    # PACT MCR-V2-4012-70-250-5A-1电流互感器技术手册

    产品简介


    PACT MCR-V2-4012-70-250-5A-1是一款窗型电流互感器,主要用于测量交流电流。该产品广泛应用于工业自动化、能源管理、电力系统监控等领域,是实现精确电流测量的重要元件。其设计符合严格的行业标准,并具备卓越的稳定性和可靠性。

    技术参数


    以下是该电流互感器的主要技术参数:
    | 参数名称 | 规格描述 |

    | 额定绝缘电压 | 1 kV (相线/零线) |
    | 额定功率 | 5 VA |
    | 热额定短时电流 | \( I{th} = 60 \times In \) |
    | 热额定连续电流 | \( Id = 1.2 \times In \) |
    | 额定浪涌电流 | \( I{dyn} = 2.5 \times I{th} \) |
    | 额定频率 | 50 Hz / 60 Hz |
    | 初级额定电流范围 | 0 A AC 至 250 A AC |
    | 次级额定电流 | 5 A AC |
    | 精度等级 | 1 |
    | 连接方式 | 螺钉连接 |
    | 导体横截面积 | 灵活适配:2×2.5 mm² 至 4 mm² (次级端子) |
    | 宽度 | 30 mm 或 70 mm(替代安装) |
    | 高度 | 90 mm |
    | 深度 | 70 mm 或 30 mm(替代安装) |
    | 重量 | 包装后:385 g;未包装:299 g |
    | 材料规格 | 外壳材料:PA 6.6;颜色:黑色 (RAL 9005) |

    产品特点和优势


    1. 高精度测量:精度等级达到1,适合对测量精度要求高的应用场景。
    2. 快速安装:配备快速安装机制,便于手动安装,无需工具。
    3. 宽温域适应性:工作温度范围为-25°C至40°C,确保恶劣环境下稳定运行。
    4. 认证齐全:通过UL、EAC等多种国际认证,确保产品质量。
    5. 多功能兼容性:可选配多种附件(如DIN导轨适配器),提高应用灵活性。

    应用案例和使用建议


    应用案例
    该电流互感器适用于各种工业自动化系统,特别是在配电柜中作为电能计量设备的一部分。例如,在光伏逆变器系统中,用于监测光伏电池阵列输出电流。
    使用建议
    1. 在选择配套设备时,需根据实际负载需求确定合适的额定电流。
    2. 安装时务必遵循规范操作,避免因不当操作导致损坏。
    3. 建议定期检查设备状态,及时发现并解决问题。

    兼容性和支持


    PACT MCR-V2-4012-70-250-5A-1支持多种DIN导轨安装方式,并提供多种配件选择,以满足不同场景需求。Phoenix Contact提供了详尽的产品文档和技术支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 次级电流异常波动 | 检查连接是否松动或接触不良 |
    | 设备无法正常启动 | 确认供电电压是否符合要求 |
    | 测量结果偏差较大 | 校准仪器后重新测试 |

    总结和推荐


    综上所述,PACT MCR-V2-4012-70-250-5A-1电流互感器凭借其出色的性能表现、便捷的操作方式以及全面的支持体系,在众多应用场景中展现出强大的竞争力。我们强烈推荐此款产品给需要高效准确电流测量的客户群体。如果您正在寻找一款兼具实用性和可靠性的电流互感器,那么这款产品无疑是一个理想的选择。
    访问链接了解更多详情:[PACT MCR-V2-4012-70-250-5A-1](https://www.phoenixcontact.com/us/products/2277116)

2277116参数

参数
直流电阻(DCR) -
额定电流 250A
频率范围 50Hz~60Hz
电感值 -
匝数比 1:50
ET(伏特-时间) -
电流比 -
长*宽*高 70mm*30mm*90mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2277116厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2277116数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流互感器 PHOENIX CONTACT 2277116 2277116数据手册

2277116封装设计

查看详情并下载
Symbol
Footprint
3D Model
