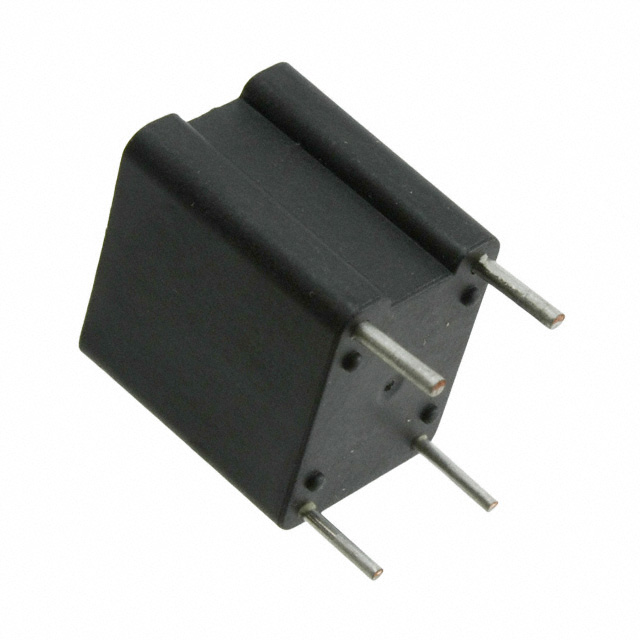

PE-67050NL

产品分类: 电流互感器
厂牌: PULSE ELECTRONICS
产品描述: 35A 5mH 10KHz~200KHz 50:1 通孔安装 14.35mm*19.05mm*19.05mm
供应商型号: PE-67050NL
供应商: Master
标准整包数: 5
PULSE ELECTRONICS 电流互感器 PE-67050NL

PE-67050NL概述


    产品简介


    电子元器件类型: 通过孔电流感应变压器
    主要功能: 这类变压器主要用于电源管理中的电流检测与隔离,具备高隔离电压、宽频率范围及优异的电气特性。适用于各种开关电源及数字音频传输系统中。
    应用领域: 主要应用于开关电源(包括开关模式电源)和数字音频传输系统。例如,可用于电源管理和信号传输等领域。

    技术参数


    | 参数名称 | 描述 |

    | 绝缘要求 | 符合IEC62368-1绝缘标准 |
    | 破坏电压 | 4250VRMS(初级到次级) |
    | 频率范围 | 10kHz 至 200kHz |
    | 工作温度 | -40°C 至 +130°C |
    | 峰值感应电流 | 35A 至 38A (不同型号) |
    | 直流电阻 | ≤ 0.70Ω |
    | 次级绕组匝数 | 50 至 300 匝 (根据型号) |
    | 功耗因子 | 0.82 至 0.95 |

    产品特点和优势


    独特功能和优势:
    - 高隔离电压:4250VRMS的破坏电压确保了设备的安全运行。
    - 宽频率范围:能够在10kHz至200kHz范围内高效工作。
    - 精确的电流检测能力:具备高精度和低误差特性。
    - 良好的热稳定性:工作温度范围宽广,能够适应多种恶劣环境。

    应用案例和使用建议


    应用案例:
    - 在工业控制设备的开关电源中用于电流检测。
    - 数字音频传输系统中的信号隔离和平衡。
    使用建议:
    - 考虑系统的实际需求选择合适的峰值感应电流和次级绕组匝数。
    - 根据应用场合调整终止电阻以优化操作条件。
    - 确保系统中的其他组件能与这些变压器很好地配合使用。

    兼容性和支持


    兼容性:
    - 本产品推荐用于与Cirrus Logic的CS8401, CS8402, CS8403和CS8404系列集成电路一起使用。
    支持和服务:
    - Pulse Electronics在全球设有多个办事处,提供技术支持和客户服务。
    - 用户可以通过电子邮件或电话联系当地的技术支持团队,获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 次级绕组匝数调整困难 | 仔细检查并计算所需的匝数;参考手册中相关公式。 |
    | 温度过高 | 确认散热设计是否合理,适当增加散热措施。 |
    | 精度误差大 | 检查系统连接是否正确,确认所有元件匹配度高。|

    总结和推荐


    总结:
    PE-XXXXXNL系列通过孔电流感应变压器以其高隔离电压、宽频率范围和优秀的电气性能,在电源管理和数字音频传输系统中表现出色。它们在宽温度范围内的稳定性和精确性使得这些产品成为许多应用场景的理想选择。
    推荐:
    对于需要进行精确电流检测和信号隔离的应用,PE-XXXXXNL系列电流感应变压器是理想的选择。其广泛的应用范围和强大的技术支持使其在市场上具有极高的竞争力。

PE-67050NL参数

参数
电感值 5mH
匝数比 -
ET(伏特-时间) -
电流比 50:1
直流电阻(DCR) -
额定电流 35A
频率范围 10KHz~200KHz
长*宽*高 14.35mm*19.05mm*19.05mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

PE-67050NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-67050NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 电流互感器 PULSE ELECTRONICS PE-67050NL PE-67050NL数据手册

PE-67050NL封装设计

查看详情并下载
