2277093

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PACTMCR-V2-3015-60-400-5A-1,电流互感器,400A 50Hz~60Hz DIN导轨安装 60mm*30mm*80mm
供应商型号: Q-2277093
供应商: 国内现货
标准整包数: 1

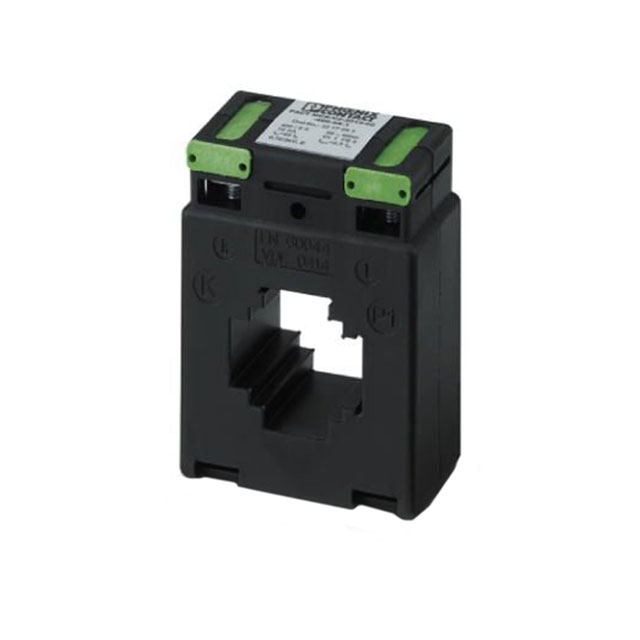

PHOENIX CONTACT 电流互感器 2277093

2277093概述

    PACT MCR-V2-3015-60-400-5A-1电流互感器技术手册解读

    1. 产品简介


    PACT MCR-V2-3015-60-400-5A-1是一款适用于工业自动化领域的窗口式电流互感器。它的主要功能是将高压交流电(400A)转换为低压交流电(5A),便于仪表测量或保护装置的信号采集。这种电流互感器适用于多种应用场景,如电力监控系统、变电站保护装置、电机控制中心及分布式能源管理等。其紧凑的设计和高精度使其成为高压电力系统监控的理想选择。

    2. 技术参数


    以下是该电流互感器的技术规格:
    | 参数类别 | 详细说明 |

    | 输入参数 | 一次侧额定电流:0 A 至 400 A
    额定功率:10 VA
    热短时电流:60 × 额定电流
    额定冲击电流:2.5 × 热短时电流 |
    | 输出参数 | 二次侧额定电流:5 A AC |
    | 电气特性 | 准确度等级:1级
    绝缘电压:1 kV
    测试电压(输入/输出):3 kV,50 Hz,持续1分钟 |
    | 环境条件 | 操作温度范围:-25°C 至 40°C
    存储/运输温度范围:-25°C 至 40°C |
    | 尺寸(mm) | 未接线模式:宽30 × 高80 × 深60
    带替代安装:宽60 × 高80 × 深30 |

    3. 产品特点和优势


    - 高精度设计:该互感器符合IEC 60044-1标准,准确度等级为1级,确保测量数据的可靠性。
    - 紧凑结构:体积小、重量轻,适用于空间受限的场景。
    - 多功能接口:可适配多种插件式设备,安装便捷。
    - 耐用材料:外壳采用玻璃纤维增强聚酰胺(PA),耐高温且抗腐蚀,适应恶劣环境。
    - 安全可靠:具备高绝缘电压(1 kV)和高测试电压(3 kV),保护操作人员的安全。

    4. 应用案例和使用建议


    该电流互感器广泛应用于工业和电力系统的电流监测场景。例如,在光伏发电站中,它可配合计量仪表实时监测光伏逆变器输出电流;在电力系统中,可用于变压器绕组保护装置的数据采集。
    使用建议:
    - 安装前确认一次侧导体直径(最大28 mm),避免互感器无法套入的情况。
    - 确保二次侧负载不超过额定值(10 VA),否则可能影响测量精度。
    - 在高温或高湿度环境中使用时,定期检查设备密封性和运行状态。

    5. 兼容性和支持


    该电流互感器与多数基于PLC(可编程逻辑控制器)或DCS(分布式控制系统)的工业设备兼容,可通过插件方式直接接入系统。此外,Phoenix Contact提供详尽的用户文档和技术支持,包括安装指南和故障排查手册。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 二次侧电流异常 | 检查一次侧连接是否正确,确认负载是否在额定范围内 |
    | 设备运行温度过高 | 确保通风良好,避免阳光直射或接触发热部件 |
    | 测量精度不达标 | 校验是否超出设备工作温度范围,必要时联系技术支持进行校准 |

    7. 总结和推荐


    PACT MCR-V2-3015-60-400-5A-1电流互感器凭借其高精度、紧凑设计和广泛的适用性,成为工业和电力领域的重要选择。其技术参数先进,符合多项国际标准,尤其适合对测量精度要求较高的场景。总体来看,这款产品不仅技术成熟,还具备良好的性价比,强烈推荐给需要电流监测解决方案的客户。
    如果您正在寻找一款稳定可靠的电流互感器,PACT MCR-V2-3015-60-400-5A-1无疑是您的理想选择!

2277093参数

参数
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 400A
频率范围 50Hz~60Hz
电感值 -
匝数比 -
长*宽*高 60mm*30mm*80mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2277093厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2277093数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流互感器 PHOENIX CONTACT 2277093 2277093数据手册

2277093封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 144.9673
库存: 10
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 144.96
