2276117

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 1:30 150A 50Hz~60Hz DIN导轨安装 85mm*30mm*108mm
供应商型号: Q-2276117
供应商: 期货订购
标准整包数: 1

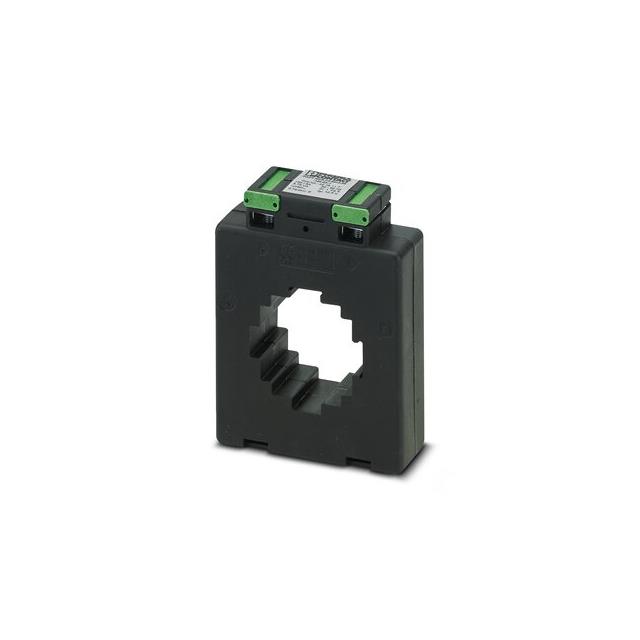

PHOENIX CONTACT 电流互感器 2276117

2276117概述

    高质量文章:窗式电流互感器产品技术综述

    产品简介


    窗式电流互感器(型号PACT MCR-V2-5012-85-150-5A-1)是一种高性能的电流转换设备,广泛应用于电力系统、工业自动化及能源管理等领域。此款电流互感器采用窗口型设计,具备高精度、可靠性和安全性,能够有效监测交流电路中的电流变化。其主要功能包括将一次侧大电流转换为适合二次侧测量的小电流(5A AC),并提供精准的电流信号输出,适用于继电保护、计量、监控等场合。

    技术参数


    | 参数类别 | 具体数值 |

    | 一次额定电流范围 | 0 A AC ~ 150 A AC |
    | 二次额定电流 | 5 A AC |
    | 准确度等级 | 1级 |
    | 额定功率 | 3.75 VA |
    | 热额定短时电流 | 60 × In(In为一次额定电流) |
    | 热额定连续电流 | 1.2 × In |
    | 额定冲击电流 | 2.5 × Ith |
    | 输入频率范围 | 50 Hz / 60 Hz |
    | 绝缘电压 | 1 kV(相/中性导线) |
    | 工作温度范围 | -25°C ~ 40°C |
    | 材料规格 | 黑色外壳(RAL 9005),PA 6.6材质 |

    产品特点和优势


    1. 高精度测量:准确度等级达到1级,确保测量结果的高度可靠性。
    2. 便捷安装:支持快速手动安装,无需工具即可完成装配。
    3. 宽泛适应性:可覆盖1 A AC至4000 A AC的一次电流范围,灵活适配不同场景需求。
    4. 耐用性:外壳材料选用耐高温、阻燃的PA 6.6,满足严苛环境要求。
    5. 兼容性强:符合多项国际认证(如EN 61869、UL、EAC等),全球通用。

    应用案例和使用建议


    该电流互感器常见于以下场景:
    - 工业配电系统的电流监测;
    - 能效管理系统中的电流采集;
    - 保护装置中作为信号输入源。
    建议用户根据实际应用场景选择合适的固定方式(DIN导轨或铜排),并确保接线规范以避免误差。同时,为延长设备寿命,需注意控制环境湿度和避免极端温度条件。

    兼容性和支持


    PACT MCR-V2-5012-85-150-5A-1可直接与多种型号的DIN导轨适配器配套使用,如PACT-FAST-MNT-W13-L65和PACT-FAST-MNT-W13-L40,实现高效安装。此外,制造商提供全面的技术文档和支持服务,包括详尽的产品手册和技术咨询,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:安装后二次电流异常?
    - 解决方案:检查接线是否牢固,确保正确连接到指定端子。
    2. 问题:长期运行发热严重?
    - 解决方案:确认周围环境通风良好,避免过高温度影响。
    3. 问题:绝缘性能下降?
    - 解决方案:定期清洁设备表面,保持干燥无尘。

    总结和推荐


    PACT MCR-V2-5012-85-150-5A-1是一款专为工业和商业领域设计的高品质电流互感器。凭借其卓越的性能指标、简便的安装方式以及广泛的适用性,它成为众多项目中的理想选择。总体来看,这款产品非常适合需要高精度电流转换的场合,推荐给对稳定性和精确度要求较高的用户。

    通过以上分析可以看出,PACT MCR-V2-5012-85-150-5A-1不仅在技术上表现出色,还具备强大的市场竞争力。如果您正在寻找一款值得信赖的电流互感器,那么这款产品无疑是一个明智的选择!

2276117参数

参数
匝数比 1:30
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 150A
频率范围 50Hz~60Hz
电感值 -
长*宽*高 85mm*30mm*108mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装
