2906234

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 电流互感器, PACT RCP系列, 4000A, 0 → 10 mA、0 → 20 mA、0 → 21 mA、2 → 10 mA、4 → 20 mA输出,
供应商型号: N-2906234
供应商: 云汉优选
标准整包数: 1

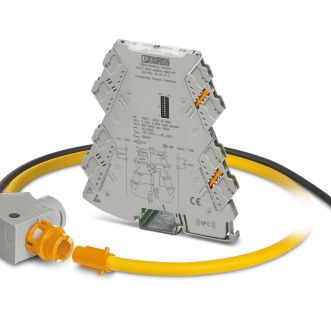

PHOENIX CONTACT 电流互感器 2906234

2906234概述

    电子元器件产品技术手册:PACT RCP-4000A-UIRO-PT-D95电流互感器

    产品简介


    PACT RCP-4000A-UIRO-PT-D95是一款由Phoenix Contact生产的电流互感器,主要用于交流电流测量。它结合了一个四通道信号调理器和一个长度为300毫米、直径为95毫米的Rogowski线圈,适用于母线和电力线上的电流测量。该产品采用推入式连接技术,可输出多种标准信号,且具有一个切换输出。

    技术参数


    - 供电
    - 额定供电电压:24 V DC
    - 额定供电电压范围:9.6 V DC ... 30 V DC
    - 功耗:≤ 1 W(在IOUT = 20 mA,9.6 V DC,负载为600 Ω时)
    - 测量线圈输入数据
    - 频率测量范围:40 Hz ... 20000 Hz
    - 位置误差:< 1 %
    - 线性误差:0.1 %
    - 测量输入数据
    - 测量范围(电流):100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A
    - 可配置/编程:通过DIP开关
    - 测量信号输入
    - 输入信号(在50 Hz时):100 mV(在1000 A时)
    - 输入阻抗:> 100 kΩ
    - 测量线圈信号输出
    - 输出信号(在50 Hz时):100 mV(无负载,1000 A时)
    - 输出电压(无负载操作时):VOUT = M dI/dt
    - 输出电压(正弦波,在无负载操作时):100 mV(VOUT = 2 π M f I,其中M = 0.318 μH;示例:50 Hz时,I = 1000 A)
    - 测量变换器信号输出
    - 电流输出信号:0 mA ... 20 mA(通过DIP开关)、4 mA ... 20 mA(通过DIP开关)、0 mA ... 10 mA(通过DIP开关)、2 mA ... 10 mA(通过DIP开关)、0 mA ... 21 mA(可通过软件设置)
    - 电压输出信号:0 V ... 10 V(通过DIP开关)、2 V ... 10 V(通过DIP开关)、0 V ... 5 V(通过DIP开关)、1 V ... 5 V(通过DIP开关)、0 V ... 10.5 V(可通过软件设置)
    - 其他数据
    - 传感器线长:3000 mm
    - 导体结构信号线:2x 0.22 mm(信号,镀锡)1x 0.22 mm(屏蔽,镀锡)
    - 线圈材料:Elastollan
    - 壳体材料:PC
    - 绝缘等级:双绝缘
    - 额定绝缘电压:1000 V AC(均方根CAT III),600 V AC(均方根CAT IV)
    - 测试电压:10.45 kV(直流/1分钟)
    - 基本精度:< ± 0.21 %
    - UL认证:美国/加拿大UL 61010认可

    产品特点和优势


    - 多功能输出接口:该电流互感器能够输出多种标准信号,满足不同的应用需求。
    - 高精度测量:位置误差< 1%,线性误差0.1%,基本精度< ± 0.21 %。
    - 宽频率范围:支持40 Hz至20000 Hz的测量范围。
    - 灵活配置:通过DIP开关可以配置不同的输出信号。
    - 耐用设计:工作温度范围宽,可达-30°C至80°C(测量线圈),-40°C至70°C(测量变换器),确保在各种环境中稳定运行。

    应用案例和使用建议


    应用案例:PACT RCP-4000A-UIRO-PT-D95可应用于工厂自动化、智能电网监控系统、数据中心电源管理等场景,实现对大电流的精确测量。
    使用建议:
    - 确保供电电压在额定范围内(9.6 V DC至30 V DC)以避免影响测量精度。
    - 在安装过程中,应注意线圈的位置和方向,以减少位置误差。
    - 在选择负载电阻时,考虑最大负载电流20 mA的情况,以免过载损坏。

    兼容性和支持


    - 兼容性:该电流互感器适用于需要精确电流测量的应用场合,可与多种PLC和DCS系统集成。
    - 支持和维护:Phoenix Contact提供全面的技术支持和维护服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    - Q: 如何设置不同的输出信号?
    - A: 可通过DIP开关配置不同的输出信号,也可以通过软件进行更灵活的设置。

    - Q: 如何提高测量精度?
    - A: 注意安装位置,避免干扰和外部电磁场的影响;校准仪器以减小误差。

    总结和推荐


    PACT RCP-4000A-UIRO-PT-D95是一款性能卓越的电流互感器,适用于各种复杂的工业应用场景。其精准的测量能力、丰富的信号输出选项和广泛的工作温度范围使其在市场上具有很强的竞争力。因此,我们强烈推荐此产品用于需要高精度电流测量的工业项目。

2906234参数

参数
额定电流 4KA
频率范围 16Hz~1KHz
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
长*宽*高 120.5mm*6.2mm*110.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装
