2277019

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PACTMCR-V1-21-44-50-5A-1,电流互感器,菲尼克斯 电流互感器, PACT MCR系列, 50A, 5 A输出, 匝数比 50/5A, 电流互感器型
供应商型号: Q-2277019
供应商: 国内现货
标准整包数: 1

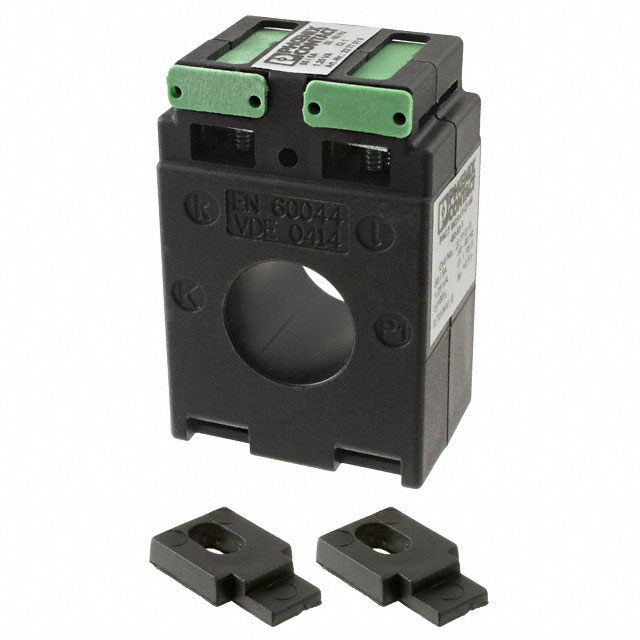

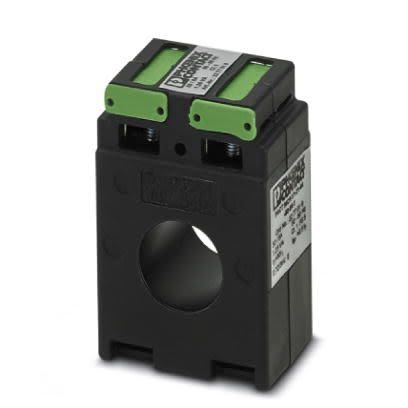

PHOENIX CONTACT 电流互感器 2277019

2277019概述

    PACT MCR-V1-21-44-50-5A-1 电流互感器技术手册

    产品简介


    PACT MCR-V1-21-44-50-5A-1 是一款高性能的电流互感器,主要用于交流电路中的电流测量和监测。这款电流互感器具有广泛的适用性,可应用于电力系统、工业自动化设备、能源管理及建筑自动化等领域。通过精确的电流检测,它能够确保系统的稳定运行并提供关键的电流数据,以便于进一步处理和分析。

    技术参数


    - 基本规格
    - 初级电流:50 A AC
    - 次级电流:5 A AC
    - 精度等级:1级
    - 额定功率:1.25 VA
    - 物理尺寸
    - 宽度:30 mm(44 mm,带替代安装)
    - 高度:66 mm
    - 深度:44 mm(30 mm,带替代安装)
    - 初级圆导体直径:21 mm
    - 环境条件
    - 运行温度范围:-25°C 至 40°C
    - 存储/运输温度范围:-25°C 至 40°C
    - 最高海拔:≤ 1000 米
    - 工作湿度:非凝结状态(仅限室内)
    - 其他
    - 转换器类型:管式杆式转换器
    - 温度:不可校准
    - 颜色:黑色
    - 材料:PA 6.6
    - 额定绝缘电压:1 kV(相线/中线导体)
    - 热短路时间电流:60 × In
    - 额定连续电流:1.2 × In
    - 额定冲击电流:2.5 × Ith
    - 额定频率:50 Hz 至 60 Hz(标准转换器)
    - 冲击电流限制系数:5
    - 连接方式:螺丝连接
    - 导线横截面:灵活 2×2.5 mm² 至 4 mm²
    - 认证标准:EN 50178, EN 61869
    - 适用标准/法规:美国/加拿大 UL 认证(XODW8.E323953)

    产品特点和优势


    PACT MCR-V1-21-44-50-5A-1 电流互感器具备以下显著优势:
    - 精度高:准确度等级达到1级,适合精密电流测量。
    - 广泛适应性:适用于各种工作环境,从工业到商业应用均可胜任。
    - 可靠耐用:采用高耐温材料PA 6.6,能够在恶劣环境下长时间稳定工作。
    - 易于安装和维护:通过螺丝连接方式简化安装流程,便于日常维护。
    - 安全认证:符合多项国际标准,如EN 50178、EN 61869、美国/加拿大UL认证,确保产品的安全可靠。

    应用案例和使用建议


    - 应用案例:在智能电网系统中,PACT MCR-V1-21-44-50-5A-1 可用于实时监控电力线路中的电流情况,帮助管理者快速了解电力系统的运行状态。同时,在工厂自动化设备中,它也可以作为电流监测的重要工具,确保生产线的安全高效运行。
    - 使用建议:建议在安装前仔细检查设备的环境温度和湿度条件,以确保设备能够在指定条件下正常工作。此外,定期进行维护检查,确保螺丝连接处紧固,延长设备使用寿命。

    兼容性和支持


    PACT MCR-V1-21-44-50-5A-1 具备良好的兼容性,可以轻松与其他标准电气设备配合使用。制造商提供了全面的技术支持和维护服务,包括详细的产品文档和用户手册,以及在线技术支持渠道。

    常见问题与解决方案


    - 问题1:安装过程中出现螺丝连接松动。
    - 解决方案:确保螺丝连接处紧密固定,必要时可使用合适的工具紧固螺丝。
    - 问题2:设备在特定条件下无法正常工作。
    - 解决方案:检查工作环境的温度和湿度,确认其符合产品的工作条件。若不满足,调整环境条件或联系制造商寻求帮助。
    - 问题3:需要更高的电流测量精度。
    - 解决方案:考虑使用更高精度等级的电流互感器或其他相关附件以提升测量精度。

    总结和推荐


    PACT MCR-V1-21-44-50-5A-1 电流互感器以其卓越的性能、精准的测量能力以及广泛的适用范围,成为了当前市场上一款极具竞争力的产品。它不仅具备高精度和可靠性,而且易于安装和维护,能够满足各种复杂的应用需求。因此,强烈推荐用户选择此款产品以提高系统的安全性和稳定性。

2277019参数

参数
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 50A
频率范围 50Hz~60Hz
电感值 -
长*宽*高 44mm*30mm*66mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2277019厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2277019数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流互感器 PHOENIX CONTACT 2277019 2277019数据手册

2277019封装设计

查看详情并下载
Symbol
Footprint
3D Model
