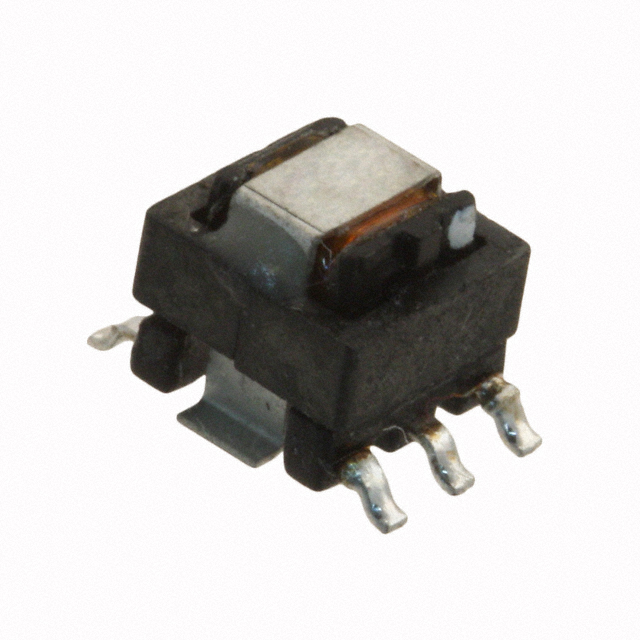

B82801B0803A020

产品分类: 电流互感器
厂牌: TDK
产品描述: 1:20 20A 80μH 50KHz~1MHz SMD 贴片安装 7.11mm*8.13mm*5.08mm
供应商型号: 8711626
供应商: 海外现货
标准整包数: 3
TDK 电流互感器 B82801B0803A020

B82801B0803A020概述

    SMT Current Sense Transformers B82801B 技术手册

    产品简介


    本产品为EPCOS(现为TDK集团的一部分)推出的SMT电流传感器变压器,型号为B82801B,采用EE 5.0磁芯。主要用于开关电源、反馈控制、过载检测和负载断开/关机检测等应用。这款小型化电流传感器变压器具备低直流电阻、不同匝数比和环保特性,特别适用于需要高精度测量的场合。

    技术参数


    - 频率范围: 50 kHz 到 1 MHz
    - 耐压测试: 1000 V AC, 50 Hz, 2 s (绕组对绕组)
    - 电感量: 在100 kHz, 100 mV下,电感量为@ +25 °C
    - 直流电阻: 最大值在+25 °C条件下测量
    - 温度上升: 当最大初级电流达到20 A时,约引起+40 °C的温度上升
    - 焊接可焊性: Sn96.5Ag3.0Cu0.5:+(245 ± 5) °C, (3 ± 0.3) s
    - 焊接润湿度: ≥ 95%
    - 抗焊接热冲击: +(260 ± 5) °C, (10 ± 1) s (IEC 60068-2-58)
    - 存储条件: –20 °C 到 +40 °C,≤75% RH (包装内)
    - 工作温度范围: –40 °C 到 +125 °C
    - 重量: 约0.4 g

    产品特点和优势


    - 非常低的直流电阻: 有助于提高效率,减少损耗。
    - 不同的匝数比: 满足多种应用需求。
    - 小型化封装: 节省空间,适合紧凑型设计。
    - 符合RoHS标准: 环保无铅。
    - 定制化脚位: 按需定制,满足客户特定需求。

    应用案例和使用建议


    - 开关电源: 用于监测输入输出电流,提高转换效率。
    - 反馈控制: 可以用于控制系统内部状态反馈,提高系统的稳定性。
    - 过载保护: 实时监控电流,防止设备因过载而损坏。
    - 负载断开/关机检测: 快速检测负载变化,及时采取措施。
    使用建议:
    - 在焊接前检查焊料是否兼容,避免长时间高温焊接。
    - 注意防静电处理,避免损坏敏感组件。

    兼容性和支持


    - 与多种焊接材料兼容,确保焊接质量。
    - 厂商提供详细的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    - 问题1: 温度上升超过预期。
    - 解决方案: 检查工作环境温度,确认冷却系统是否正常工作。

    - 问题2: 无法实现准确的电流测量。
    - 解决方案: 确认电路设计正确,检查焊接质量,确保传感器与电路板之间没有接触不良。

    总结和推荐


    B82801B系列SMT电流传感器变压器在低直流电阻、小型化封装及多种匝数比方面具有明显优势,能够广泛应用于开关电源和其他电力电子系统。其优秀的温度特性和焊接可靠性使其成为市场上的一款优质产品。我们推荐客户在需要高精度电流测量的应用中考虑使用这款产品。
    以上内容是根据EPCOS的B82801B SMT电流传感器变压器技术手册编写的技术文章。

B82801B0803A020参数

参数
额定电流 20A
频率范围 50KHz~1MHz
电感值 80μH
匝数比 1:20
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
长*宽*高 7.11mm*8.13mm*5.08mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
