首页  >  产品百科  >  170SHT-501-E

170SHT-501-E

产品分类: 电流互感器
厂牌: LITTELFUSE
产品描述: 500:5 50Hz~400Hz 500:5 底座安装,螺纹安装,铰轴安装 6.73mm*6.73mm*3.05mm
供应商型号: 5666-170SHT-501-E-ND
供应商: Digi-Key
标准整包数: 1

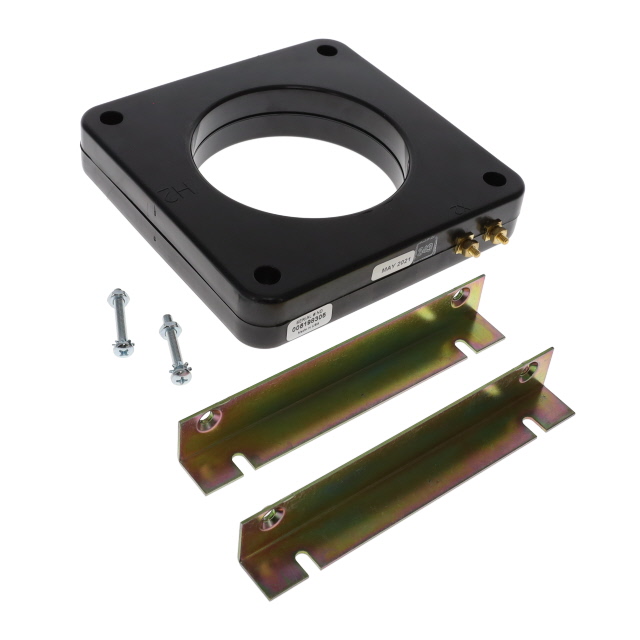

LITTELFUSE 电流互感器 170SHT-501-E

170SHT-501-E概述


    产品简介


    本产品是用于接地故障保护的电流互感器(Current Transformer,简称CT)。适用于电力系统中的各种保护继电器和控制系统,包括MPU-32、MPS、SE-330、SE-701、SE-703、FPU-32和FPS等型号。这些CT主要用于检测和保护电力系统中的接地故障,确保系统的稳定运行和安全性。

    技术参数


    | 参数名称 | 描述 |

    | 窗口尺寸 | 146mm (5.75")、108mm (4.25")、82mm (3.23")、70mm (2.75")、26mm (1") |
    | 重量 | 5kg (11lb)、8.2kg (18lb)、1.4kg (3lb) |
    | 一次侧额定值 | 500:5 或 100:1 |
    | 次级侧额定值 | 5A 或 1A |
    | 工作环境 | 室内安装,避免极端温度和湿度 |
    | 应用限制 | I < 5kA 使用Model 170 CT;I < 8kA 使用Model 120 CT;I > 8kA 使用Model 130 CT |

    产品特点和优势


    1. 多种型号选择:提供多个型号以适应不同的电流范围和应用场景。
    2. 易于安装和调试:重量轻,窗口设计便于接线和安装。
    3. 高精度测量:可精确检测并报告接地故障电流。
    4. 兼容性广泛:与多种继电器和控制设备兼容,适用于不同类型的电力系统。

    应用案例和使用建议


    应用案例
    在电阻接地系统中,电流互感器用于监测中性点接地电阻器。在具体应用中,推荐使用EFCT-1型号连接到EFCT输入端。对于不同级别的接地故障电流,可以选用不同型号的CT来满足需求。
    使用建议
    - 对于电流小于5kA的应用场景,推荐使用Model 170 CT。
    - 对于电流大于8kA的应用场景,推荐使用Model 130 CT。
    - 在某些高电流应用场合,建议同时使用电压钳位装置(如SE-EFVC)。

    兼容性和支持


    - 该电流互感器适用于Littelfuse的多种继电器和控制系统,包括MPU-32、MPS、SE-330、SE-701、SE-703、FPU-32和FPS。
    - 厂商提供详细的技术文档和客户支持服务,以帮助用户正确安装和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流互感器无法准确检测电流 | 检查接线是否正确,确保次级侧回路无开路现象 |
    | 电流互感器过热 | 检查安装环境,确保通风良好且远离热源 |
    | 继电器无法响应接地故障信号 | 检查CT型号是否符合应用场景要求,重新校准 |

    总结和推荐


    这款接地故障电流互感器凭借其多型号选择、高精度测量、易于安装和调试等特点,具有广泛的适用性和良好的市场竞争力。它能够有效地保护电力系统中的接地故障,值得推荐给需要此类保护功能的电力工程师和技术人员。

170SHT-501-E参数

参数
电感值 -
匝数比 500:5
ET(伏特-时间) -
电流比 500:5
直流电阻(DCR) -
额定电流 -
频率范围 50Hz~400Hz
长*宽*高 6.73mm*6.73mm*3.05mm
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

170SHT-501-E厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

170SHT-501-E数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 电流互感器 LITTELFUSE 170SHT-501-E 170SHT-501-E数据手册

170SHT-501-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
