2277873

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PACTMCR-V2-6015-85-200-5A-1,电流互感器,200A 50Hz~60Hz DIN导轨安装 85mm*30mm*108mm
供应商型号: Q-2277873
供应商: 期货订购
标准整包数: 1

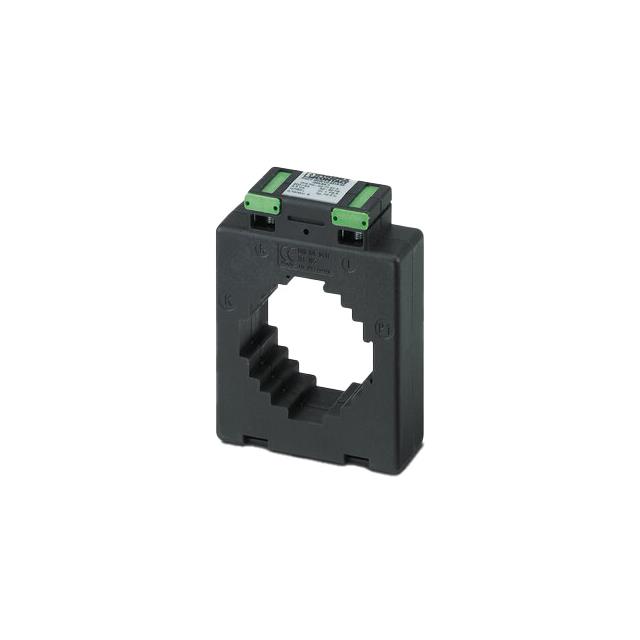

PHOENIX CONTACT 电流互感器 2277873

2277873概述

    PACT MCR-V2-6015-85-200-5A-1电流互感器技术手册

    1. 产品简介


    PACT MCR-V2-6015-85-200-5A-1是一种窗型电流互感器,主要用于电力系统的电流测量和保护。它的主要功能是将高电流转换为低电流,便于仪表、继电器和其他电子设备的测量和监控。这类电流互感器广泛应用于电力系统、工业控制、能源管理和智能家居等领域。

    2. 技术参数


    - 额定初级电流: 0 A至200 A AC
    - 额定次级电流: 5 A AC
    - 精度等级: 1级
    - 热额定短时电流: 60 In
    - 热额定连续电流: 1.2 In
    - 额定冲击电流: 2.5 Ith
    - 额定频率: 50 Hz至60 Hz(标准转换器);50 Hz(校准转换器)
    - 额定功率: 2.5 VA
    - 绝缘电压: 1 kV(相/中性导体)
    - 使用温度范围:
    - 操作温度: -25°C 至 40°C
    - 存储/运输温度: -25°C 至 40°C

    3. 产品特点和优势


    - 快速安装: 具备快速安装机制,可以方便快捷地安装在导轨上,无需工具即可完成。
    - 可靠性高: 适用于宽泛的工作温度范围,确保在各种环境下稳定工作。
    - 精度高: 达到1级精度,满足精确测量的要求。
    - 耐高温: 高温环境下仍能保持正常工作状态。

    4. 应用案例和使用建议


    该电流互感器常用于监测和保护高压电力系统中的电流。例如,在工厂自动化系统中,可以用于监控电动机的电流,以确保设备的安全运行。
    使用建议:
    - 确保安装位置有足够的空间,以便于接线和散热。
    - 定期检查连接点,确保接触良好,避免因接触不良导致的测量误差。
    - 在极端温度环境中使用时,注意环境温度对测量结果的影响。

    5. 兼容性和支持


    PACT MCR-V2-6015-85-200-5A-1电流互感器可以与多种设备兼容,例如各种品牌的断路器、继电器和电表。Phoenix Contact提供了详尽的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何快速安装?
    - A: 使用PACT-FAST-MNT-W16系列安装材料,无需工具即可实现快速安装。

    - Q: 如何处理过载情况?
    - A: 在设计电路时,应考虑过载保护措施,如配置适当的保险丝或断路器。

    - Q: 如何校准互感器?
    - A: 此型号互感器出厂时不支持现场校准,如有需要,请联系Phoenix Contact的技术支持部门进行校准。

    7. 总结和推荐


    综上所述,PACT MCR-V2-6015-85-200-5A-1电流互感器具备精度高、安装便捷、适应性强的特点,特别适合于工业控制和电力系统的应用场合。如果您需要一个可靠且高效的电流测量解决方案,这款产品是一个理想的选择。建议在选购前详细阅读技术手册,并根据具体需求选择合适的配件。

2277873参数

参数
额定电流 200A
频率范围 50Hz~60Hz
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
长*宽*高 85mm*30mm*108mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2277873厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2277873数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流互感器 PHOENIX CONTACT 2277873 2277873数据手册

2277873封装设计

查看详情并下载
Symbol
Footprint
3D Model
