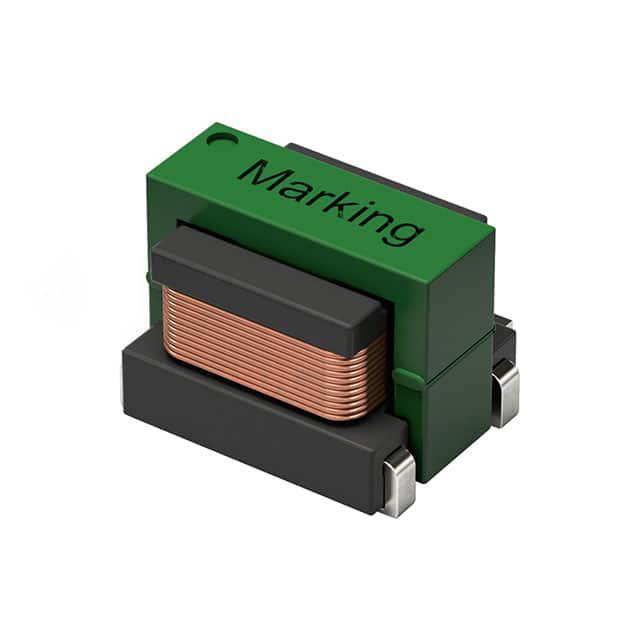

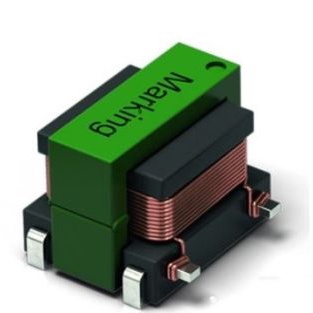

749252070

产品分类: 电流互感器
厂牌: WURTH
产品描述: 1:70 7A 400μH 1MHz 31.5Vμs 贴片安装 4.7mm*4.65mm*3.55mm
供应商型号: 749252070
供应商: 国内现货
标准整包数: 1
WURTH 电流互感器 749252070

749252070概述


    产品简介


    WE-CST电流感应变压器是一种专为通用电子设备设计的电子元器件。这类产品主要用于感测电路中的电流大小,适用于各类消费电子、工业控制设备和通信设备等领域。它通过精确测量电路中的电流来帮助监控和保护电路,从而确保系统的稳定运行。

    技术参数


    以下是WE-CST电流感应变压器的关键技术规格:
    - 尺寸:长 4.7 mm(最大),宽 3.55 mm(最大),高 0.4 mm。
    - 引脚标记:第1引脚标记为•。
    - 标记:标记为“070”。
    - 引脚间距:4 mm。
    - 电气特性:
    - 电感量(L):在N2/100 kHz / 100 mV条件下最小值为400 µH。
    - 额定电流(IR):在ΔT = 25 K条件下典型值为7 A。
    - 直流电阻1(RDC1):在N1/20 °C条件下最大值为3 mΩ。
    - 直流电阻2(RDC2):在N2/20 °C条件下最大值为4.6 Ω。
    - 匝比(n):N1 : N2为1:70。
    - 电压-时间积分(∫Udt):在N2/单极波形条件下最大值为31.5 µVs。
    - 工作频率范围(f):最高可达1 MHz。
    - 额定电压(VR):80 V。
    - 绝缘测试电压(VT):N1 => N2为750 V (AC)。

    产品特点和优势


    - 高精度:WE-CST电流感应变压器具有高精度的电流感应能力,能够精确测量电路中的电流变化。
    - 高温稳定性:能够在-40到+125°C的工作温度范围内稳定工作。
    - 高可靠性:符合RoHS、REACH等环保标准,确保长期使用的安全性和环保性。
    - 宽频带:可工作于高达1 MHz的频率范围内,适用于多种应用需求。
    - 兼容性:适用于各类通用电子设备,能够广泛应用于消费电子、工业控制设备和通信设备等领域。

    应用案例和使用建议


    应用场景:当前WE-CST电流感应变压器主要用于电流检测和保护应用,例如在电源管理、电机驱动、工业自动化等领域。具体来说,可以在电池充电电路、逆变器、电机控制器中作为电流感应元件,用于过流保护、负载监控等功能。
    使用建议:为了充分发挥其性能,建议在安装时严格按照制造商提供的焊料曲线进行焊接,并避免在组件上施加过大压力或重力,以防止损坏连接部分。此外,在应用过程中需要注意避免音频信号引起的磁致伸缩效应,以免产生不必要的噪音。

    兼容性和支持


    - 兼容性:WE-CST电流感应变压器可以与各种通用电子设备兼容,易于集成到现有的电路设计中。
    - 支持服务:Würth Elektronik eiSos GmbH & Co. KG提供详细的技术文档和支持,包括焊接指南、电气特性表等。客户可以根据需要联系供应商获取技术支持和维修服务。

    常见问题与解决方案


    1. Q: 电流传感器是否会因环境温度变化而出现误差?
    - A: 由于该产品具有较宽的工作温度范围(-40至+125°C),因此在正常工作环境下基本不会出现因温度变化导致的误差。但在极端环境下,建议通过外部补偿电路进行校正。
    2. Q: 如何保证焊接过程不会损害电流传感器?
    - A: 应遵循制造商提供的焊接曲线进行操作,焊接过程中要保持适当的温度梯度,避免过高的峰值温度对器件造成热损伤。同时要注意不要让强烈的机械冲击影响焊点质量。
    3. Q: 该产品在清洗过程中需要注意什么?
    - A: 清洗过程中应避免使用含有腐蚀性成分的溶剂,以防破坏线圈绝缘层。推荐使用无水乙醇或超声波清洗机进行温和清洗。

    总结和推荐


    总体而言,WE-CST电流感应变压器凭借其高精度、宽工作温度范围和良好的可靠性,在多种应用场景中展现出卓越的性能。对于那些需要精确电流检测并确保系统稳定性的设计项目来说,这款产品无疑是一个非常不错的选择。鉴于其广泛的应用范围和优异的表现,强烈推荐在合适的场合选用此款产品。

749252070参数

参数
直流电阻(DCR) -
额定电流 7A
频率范围 1MHz
电感值 400μH
匝数比 1:70
ET(伏特-时间) 31.5Vμs
电流比 -
长*宽*高 4.7mm*4.65mm*3.55mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
