855-9150/2000-701

产品分类: 电流互感器
厂牌: WAGO
产品描述: 1KA 50Hz~60Hz 导线安装,自由悬挂,通孔安装 56mm*33.7mm*18.91mm
供应商型号: 3787241
供应商: element14
标准整包数: 1

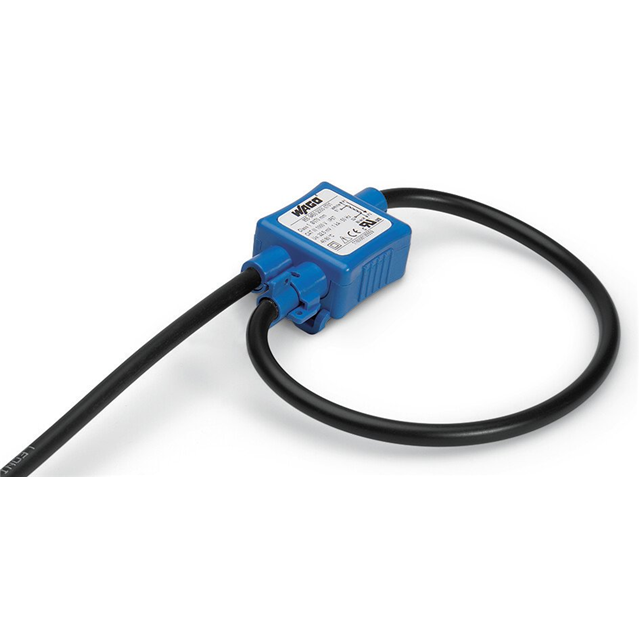

WAGO 电流互感器 855-9150/2000-701

855-9150/2000-701概述

    WAGO 855 Series Rogowski Coils 技术手册解析

    产品简介


    WAGO 855系列罗氏线圈(Rogowski Coils)是一组高精度电流测量设备,主要包括RC 70、RC 125和RC 175型号。这些线圈采用非磁性分体式结构,可轻松安装在现有系统上,无需中断过程。它们通过连接到857-552型罗氏信号调节器来实现精确的电流测量,适用于广泛的应用场景,如工业自动化、电力系统监控等。

    技术参数


    - 输入参数
    - 额定一次电流(IpN):依据简短描述
    - 额定短时热电流(Ith):300 kA @ 50 Hz
    - 准确度等级:EN 61869-2标准下的1级
    - 定位误差:±0.32%
    - 输出参数
    - 输出信号:50 Hz时为22.5 mV/kA
    - 额定频率范围:50 Hz 至 60 Hz
    - 环境要求
    - 工作温度范围:-40 °C 至 +80 °C
    - 存储温度范围:-40 °C 至 +80 °C
    - 相对湿度:90%
    - 最大工作海拔:2000米
    - 安全与保护
    - 额定绝缘电压:1000 Vrms AC (III类);600 Vrms AC (IV类)
    - 冲击耐受电压:12.0 kV (1.2/50 μs)
    - 绝缘测试电压:7.4 kVrms AC / 50 Hz / 1分钟
    - 防护等级:IP67

    产品特点和优势


    - 快速安装:无需拆卸设备即可安装,特别适合现场调试和改造。
    - 高精度:采用先进的罗氏技术,避免了磁饱和效应,确保了宽泛的一次电流范围内保持高精度。
    - 耐用性强:能够在极端温度和湿度条件下正常工作,防护等级达到IP67,防尘防水。
    - 易于识别和维护:密封的卡口连接和电缆绑扎点设计方便快速识别和维修。

    应用案例和使用建议


    - 工业自动化:在复杂的工业控制系统中,通过快速、准确地测量电流变化来实现智能控制。
    - 电力系统监控:用于电力分配网络中的电流监测,有助于及时发现和处理过载问题。
    - 建议:在高振动环境下使用时,应注意固定装置以防止信号线断裂。

    兼容性和支持


    - WAGO 855系列罗氏线圈与WAGO公司的857-552型罗氏信号调节器兼容,确保信号的准确转换和传输。
    - 厂商提供技术支持和保修服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - Q: 如何正确安装线圈?
    - A: 确保线圈紧贴测量导体,且安装牢固。
    - Q: 在高湿度环境中使用,是否会影响性能?
    - A: 使用具有防护等级IP67的型号,并定期检查接头密封情况。
    - Q: 长时间存储需要注意什么?
    - A: 存储在干燥通风处,避免极端温度和湿度环境。

    总结和推荐


    WAGO 855系列罗氏线圈以其高精度、可靠性和广泛的适用性在市场上表现出色。对于需要精确电流测量的应用场合,这些线圈无疑是理想的选择。然而,由于其特定的应用场景和技术要求,建议在使用前详细阅读手册并咨询专业工程师的意见。总的来说,强烈推荐此产品给需要高性能电流测量解决方案的用户。

855-9150/2000-701参数

参数
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 1KA
频率范围 50Hz~60Hz
电感值 -
匝数比 -
长*宽*高 56mm*33.7mm*18.91mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

855-9150/2000-701厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

855-9150/2000-701数据手册

厂牌 PDF简要描述 下载
WAGO 电流互感器 WAGO 855-9150/2000-701 855-9150/2000-701数据手册

855-9150/2000-701封装设计

查看详情并下载
Symbol
Footprint
3D Model
