HAIS 100-TP

产品分类: 电流互感器
厂牌: LEM
产品描述:
供应商型号: 1617429
供应商: 海外现货
标准整包数: 1

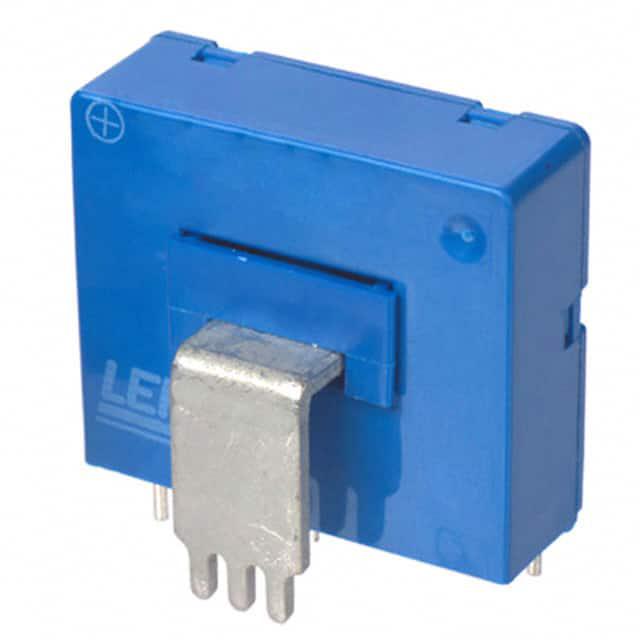

LEM 电流互感器 HAIS 100-TP

HAIS 100-TP概述

    # 高质量电子元器件产品技术手册

    产品简介


    电流传感器 HAIS 50..400-P 和 HAIS 50..150-TP
    当前系列产品是一种专门用于电子测量的电流传感器,适用于直流(DC)、交流(AC)和脉冲电流的检测。它们的特点在于提供了初级电路和次级电路之间的电气隔离,确保了安全和准确性。这些传感器广泛应用于工业领域的多种电子设备中,如变频驱动器、伺服电机驱动器、静态转换器、电池供电的应用、不间断电源(UPS)和开关模式电源供应(SMPS)等。

    技术参数


    - 初级额定电流:50至400A
    - 测量范围:
    - HAIS 50-P/TP: 50 ± 150A
    - HAIS 100-P/TP: 100 ± 300A
    - HAIS 150-P/TP: 150 ± 450A
    - HAIS 200-P: 200 ± 600A
    - HAIS 400-P: 400 ± 600A
    - 理论灵敏度:0.625 V/ A
    - 输出电压:+(0.625 × IP / IPN)V
    - 参考电压:2.5 ± 0.025V
    - 负载电阻:≥ 2kΩ
    - 电容负载:4.7 nF (± 20%)
    - 供电电压:5 V (± 5%)
    - 功耗:< 19mA @ 5V
    - 精度:≤ ± 1% @ IPN, TA = 25°C
    - 线性误差:≤ ±0.5% @ IPN
    - 温度系数:≤ ±0.3 mV/K (VOE), ≤ ±0.01%/K (Vref), ≤ ±0.015%/K (Vref), ≤ ±0.2 mV/K (VOE/Vref), ≤ ±0.05%/K (G)
    - 电气偏移电压:Vref ± 0.025V @ IP = 0, TA = 25°C
    - 磁偏移电压:HAIS 50-P/TP < ±0.5% IPN, HAIS 100-P/TP..400-P < ±0.4% IPN
    - 响应时间:<3 µs (至10% IPN), <5 µs (至90% IPN)
    - 电压噪声:<15 mVpp (DC .. 10 kHz), <40 mVpp (DC .. 1 MHz)
    - 频率带宽:-3 dB点,DC .. 50 kHz

    产品特点和优势


    - 霍尔效应测量原理:提供精确的电流检测。
    - 初级和次级电路的电气隔离:确保安全性。
    - 绝缘测试电压:2500V。
    - 低功耗:仅需单个5V电源。
    - 固定偏移和灵敏度:保证长期稳定性。
    - UL 94-V0认证的绝缘塑料外壳:增强防护。

    应用案例和使用建议


    这些电流传感器被广泛应用于变频驱动器、伺服电机驱动器、电池供电应用、不间断电源(UPS)和开关模式电源供应(SMPS)等领域。例如,在变频驱动器中,这些传感器可以精确地测量电流,确保设备的安全运行。
    使用建议:
    - 确保负载电阻≥2kΩ。
    - 使用47nF电容提高抗干扰能力。
    - 保持参考电压稳定,可使用外部参考电压,但要确保其能处理约5mA的电流。

    兼容性和支持


    这些传感器设计用于与各种电源模块和其他电子元件兼容。制造商提供了详细的技术支持文档和售后服务,确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    - 问题:温度变化导致输出电压不稳定。
    - 解决方案:调整参考电压,确保其在2.5 ± 0.025V范围内。

    - 问题:电流测量精度不高。
    - 解决方案:检查负载电阻,确保其满足≥2kΩ的要求。

    总结和推荐


    综上所述,HAIS 50..400-P 和 HAIS 50..150-TP 是高性能电流传感器,具有出色的精度、快速响应时间和高抗干扰性。它们适用于广泛的工业应用,为用户提供可靠的电流测量解决方案。因此,我们强烈推荐这些产品用于需要高精度电流测量的场合。

HAIS 100-TP参数

参数
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 -
频率范围 -
电感值 -
匝数比 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HAIS 100-TP厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HAIS 100-TP数据手册

厂牌 PDF简要描述 下载
LEM 电流互感器 LEM HAIS 100-TP HAIS 100-TP数据手册

HAIS 100-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 168.9222
10+ ¥ 165.9057
25+ ¥ 165.9057
50+ ¥ 162.8892
100+ ¥ 162.8892
500+ ¥ 162.8892
1000+ ¥ 162.8892
库存: 80
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 168.92
