2277831

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 80:5 50Hz~60Hz 80:5 3015 80mm(高度)
供应商型号: PYA-2277831
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 电流互感器 2277831

2277831概述


    产品简介

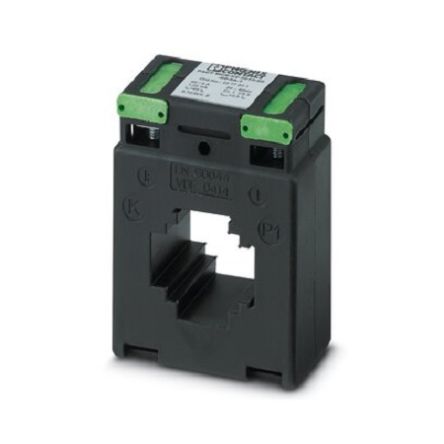

    这款窗口型电流互感器(Window-type current transformer)是专为工业自动化、电力系统监控和其他需要精确电流测量的应用而设计的产品。它的主要功能是将高电流转换为低电流信号,以便于后续电路的处理和测量。典型应用包括电力监控系统、工业控制设备、以及各种能源管理系统。

    技术参数


    - 额定绝缘电压:1 kV(相/中性导体)
    - 额定功率:1.25 VA
    - 热额定短时电流 \(I{th}\):60 \(In\)(即4800 A AC)
    - 热额定连续电流 \(Id\):1.2 \(In\)(即96 A AC)
    - 额定冲击电流 \(Idyn\):2.5 \(I{th}\)(即12000 A AC)
    - 额定频率:50 Hz / 60 Hz
    - 一次侧额定电流 \(I{pn}\):0 A AC ... 80 A AC
    - 二次侧额定电流 \(I{sn}\):5 A AC
    - 精度等级:1
    - 环境条件:工作温度范围为-25°C至40°C,储存/运输温度范围为-25°C至40°C,海拔高度≤1000米,湿度要求非冷凝环境

    产品特点和优势


    该窗口型电流互感器具有以下独特功能和优势:
    - 快速安装:配备了快装机构,使安装变得简单快捷,无需使用工具即可手动完成。
    - 高精度:精度等级达到1,确保电流测量的准确性。
    - 广泛的适用性:一次侧电流范围可高达4000 A AC,适用于多种应用场景。
    - 符合标准:符合EN 61869标准和UL、加拿大认证,提供广泛的认可和合规性。
    - 易于维护:采用DIN轨安装方式,便于维护和更换。

    应用案例和使用建议


    应用案例
    - 电力监控系统:用于监测电网中的电流变化,帮助及时发现异常情况。
    - 工业控制系统:集成到PLC系统中,用于实时监测生产线上的电流状况。
    - 能源管理系统:作为关键传感器部件,用于提高能源利用效率和管理能效。
    使用建议
    - 合理选择一次侧电流范围:根据具体应用需求选择合适的一次侧电流范围,以确保测量准确性和可靠性。
    - 正确安装:按照说明书的指引正确安装电流互感器,特别是快装机构的使用方法。
    - 定期校准:为确保测量精度,建议定期对电流互感器进行校准。

    兼容性和支持


    该电流互感器与大多数主流的DIN轨兼容,可以方便地安装在标准的DIN轨上。此外,厂商还提供了丰富的配件,如快速安装材料(PACT-FAST-MNT-W16-L65 和 PACT-FAST-MNT-W16-L40),以及DIN轨适配器(PACT MCR-RA),进一步提升了安装的便捷性。同时,厂商提供了详尽的技术支持和售后服务,确保客户能够得到及时有效的帮助。

    常见问题与解决方案



    常见问题与解决方案


    1. 如何正确安装电流互感器?
    - 解答:请参考用户手册中的安装步骤,使用配套的快装机构手动安装即可。
    2. 如何确定一次侧电流范围?
    - 解答:根据实际应用场景的需求,选择合适的一次侧电流范围,一般可以从制造商提供的技术手册中获得指导。
    3. 如何进行校准?
    - 解答:建议联系专业技术人员或参考技术手册中的校准流程,定期进行校准以保证测量精度。

    总结和推荐


    综上所述,这款窗口型电流互感器以其高精度、广泛的应用范围、易安装和维护等特点,成为电力监控系统、工业控制设备等领域的理想选择。其符合国际标准并拥有多种配件的支持,使得它在市场上具备很强的竞争优势。对于需要精确电流测量的应用场合,强烈推荐使用此款电流互感器。

2277831参数

参数
电感值 -
匝数比 80:5
ET(伏特-时间) -
电流比 80:5
直流电阻(DCR) -
额定电流 -
频率范围 50Hz~60Hz
长*宽*高 80mm(高度)
通用封装 3015

2277831厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2277831数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流互感器 PHOENIX CONTACT 2277831 2277831数据手册

2277831封装设计

查看详情并下载
Symbol
Footprint
3D Model
