2277129

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PACTMCR-V2-4012-70-400-5A-1,电流互感器,菲尼克斯 电流互感器, PACT MCR系列, 400A, 5 A输出, 匝数比 5/500A, 窗口型
供应商型号: 2277129-ND
供应商: Digi-Key
标准整包数: 1

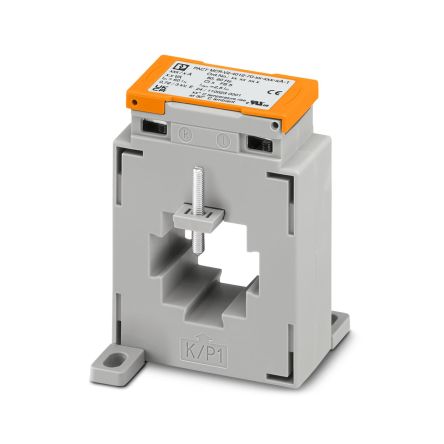

PHOENIX CONTACT 电流互感器 2277129

2277129概述

    # 电流互感器 PACT MCR-V2-4012-70-400-5A-1 技术手册

    产品简介


    PACT MCR-V2-4012-70-400-5A-1 是一款窗型电流互感器(Current Transformer),主要用于测量交流电的电流。它能够将主电路的高电流转化为一个更易于测量的低电流,从而便于监控和保护电力系统。这种互感器广泛应用于工业控制、电力监控系统及各种需要进行精确电流测量的应用场合。

    技术参数


    基本规格
    - 初级额定电流:0 A ~ 400 A AC
    - 次级额定电流:5 A AC
    - 精度等级:1 级
    - 额定功率:7.5 VA
    - 热短时电流 \(I{th}\):60 \(In\)
    - 额定冲击电流 \(I{dyn}\):2.5 \(I{th}\)
    - 额定频率范围:50 Hz ~ 60 Hz
    - 浪涌电流限制因子 \(FS\):5
    - 绝缘电压测试:输入/输出 3 kV (50 Hz, 1 分钟)
    尺寸和重量
    - 初级导体直径:33 mm
    - 初级导体宽度:40 mm / 30 mm
    - 初级导体高度:12 mm / 10 mm
    - 宽:30 mm / 70 mm
    - 高:90 mm / 30 mm
    - 深:70 mm / 30 mm
    - 包装单位:1 个
    - 每件净重:360 g
    环境条件
    - 操作环境温度:-25 °C ~ 40 °C
    - 存储/运输环境温度:-25 °C ~ 40 °C

    产品特点和优势


    - 高精度测量:具有 1 级精度,适用于对电流测量精度要求高的场合。
    - 安全可靠:能承受 3 kV 的绝缘电压测试,保证使用过程中的安全性。
    - 适用性强:能够在 -25 °C 至 40 °C 的温度范围内稳定工作。
    - 安装简便:设计为插拔式转换器,易于安装和拆卸。
    - 材料坚固耐用:外壳采用增强玻璃纤维聚酰胺材料制成,抗老化且耐腐蚀。

    应用案例和使用建议


    应用案例
    PACT MCR-V2-4012-70-400-5A-1 可以用于工厂自动化系统中的电流监测,例如监测电动机的电流情况,确保电机运行正常并及时检测故障。此外,它还可以用于智能电网中的电流采集,提高电力系统的管理效率。
    使用建议
    - 合理布线:为避免电磁干扰,应尽量将互感器与主电路保持一定距离。
    - 定期校准:尽管该互感器不支持现场校准,但应定期送至专业机构进行校验以保证测量准确性。
    - 注意散热:由于互感器在大电流状态下会发热,应注意安装位置,确保良好的通风条件。

    兼容性和支持


    - 与其他元件的兼容性:该互感器可以与其他主流品牌的控制系统和电流表相兼容,方便集成到现有系统中。
    - 厂商支持:德国制造,享受制造商提供的质保服务和技术支持。更多信息请访问 [凤凰接触官网](http://www.phoenixcontact.com/)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 次级电流不稳定 | 检查是否接线错误或负载过大 |
    | 温度过高 | 改善散热条件,如增大通风空间或安装风扇 |
    | 测量误差大 | 送至专业机构进行校准 |

    总结和推荐


    综上所述,PACT MCR-V2-4012-70-400-5A-1 是一款高性能、多功能的电流互感器。其高精度、良好的环境适应性及简便的安装方式使其成为各类电力监控系统的理想选择。对于追求高质量测量结果的专业用户来说,这款互感器无疑是一个值得信赖的选择。

2277129参数

参数
频率范围 50Hz~60Hz
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 400A
长*宽*高 70mm*30mm*90mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2277129厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2277129数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流互感器 PHOENIX CONTACT 2277129 2277129数据手册
