PB0026NL

产品分类: 电流互感器
厂牌: PULSE ELECTRONICS
产品描述: 100:1 35A 5.6mH 50KHz~500KHz 贴片安装 15mm*19.91mm*10mm
供应商型号: N-PB0026NL
供应商: 云汉优选
标准整包数: 1

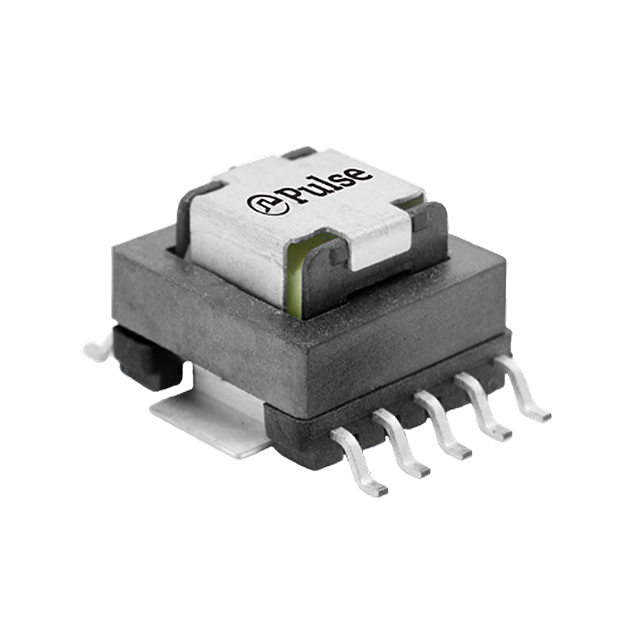

PULSE ELECTRONICS 电流互感器 PB0026NL

PB0026NL概述

    SMT电流感应变压器PB002XNL系列技术手册

    产品简介


    SMT电流感应变压器PB002XNL系列是一种专为高精度电流测量而设计的表面贴装设备(SMT)。这些变压器主要应用于工业控制、电源管理、电动汽车充电系统等领域。通过提供精确的电流检测,它们在各种应用中都能起到关键作用。

    技术参数


    PB002XNL系列的主要技术规格如下:
    - 型号及比例:PB0025NL(50:1)、PB0026NL(100:1)、PB0027NL(200:1)
    - 二次绕组电感(最小值):PB0025NL - 1.4 mH,PB0026NL - 5.6 mH,PB0027NL - 22.4 mH
    - 直流电阻(最大值):0.42 mΩ
    - 绝缘耐压(Vrms):初级侧 - 700V,次级侧 - 500V
    - 温度范围:-40°C 至 +130°C
    - 频率范围:50 kHz 至 500 kHz
    - 最大电流:高达35A
    - 重量:4.7克
    - 脚位尺寸:最大19.9mm x 15.0mm
    - 高度:最大10mm
    - 包装规格:托盘100个/托盘,编带300个/卷

    产品特点和优势


    1. 高精度:通过严格的制造工艺和高质量的材料,确保测量结果的准确性。
    2. 宽泛的工作温度范围:能够在极端环境中保持稳定工作。
    3. 紧凑设计:小体积,易于集成到现有的电路板中。
    4. 高可靠性:通过多种严格的测试以保证长期可靠运行。
    5. RoHS合规:满足环保标准,对环境友好。

    应用案例和使用建议


    在典型的应用中,PB002XNL系列被广泛用于电流监控和保护。例如,在电动汽车充电桩的设计中,这些变压器可以准确地检测输出电流,以实现过流保护。使用时应注意以下几点:
    1. 确保总温升不超过40°C。
    2. 计算并设置合适的终止电阻(Rt)以优化性能。
    3. 控制峰值磁通密度在2000高斯以下。

    兼容性和支持


    - 兼容性:与常见的电子元器件和系统兼容,适用于广泛的电子产品。
    - 支持服务:Pulse公司提供详尽的技术支持和维护服务,确保客户在使用过程中获得及时的帮助。

    常见问题与解决方案


    - Q:温度超过规定范围会怎样?
    A:请确保工作温度在规定的范围内。超出此范围可能导致产品损坏或性能下降。

    - Q:如何选择合适的型号?
    A:根据具体的应用需求选择相应的型号,如不同的电流比例和电感值等。

    - Q:如何计算终止电阻(Rt)?
    A:使用公式Rt (Ω) = VREF N / (Ipeakprimary),其中VREF是参考电压,N是匝数比,Ipeakprimary是主边的峰值电流。

    总结和推荐


    PB002XNL系列是一款高性能的电流感应变压器,具备精准测量、广泛适用性和可靠的性能。特别适合于需要精确电流检测的应用场景。建议在设计和开发相关电子设备时优先考虑这一系列的产品。

PB0026NL参数

参数
电感值 5.6mH
匝数比 100:1
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 35A
频率范围 50KHz~500KHz
长*宽*高 15mm*19.91mm*10mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PB0026NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PB0026NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 电流互感器 PULSE ELECTRONICS PB0026NL PB0026NL数据手册

PB0026NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
