首页  >  产品百科  >  PH9505.180NLT

PH9505.180NLT

产品分类: 电流互感器
厂牌: PULSE ELECTRONICS
产品描述: 1:180 30A 25mH 20KHz 贴片安装 12.8mm*12.2mm*14.4mm
供应商型号: 673-PH9505.180NLT
供应商: Mouser
标准整包数: 1

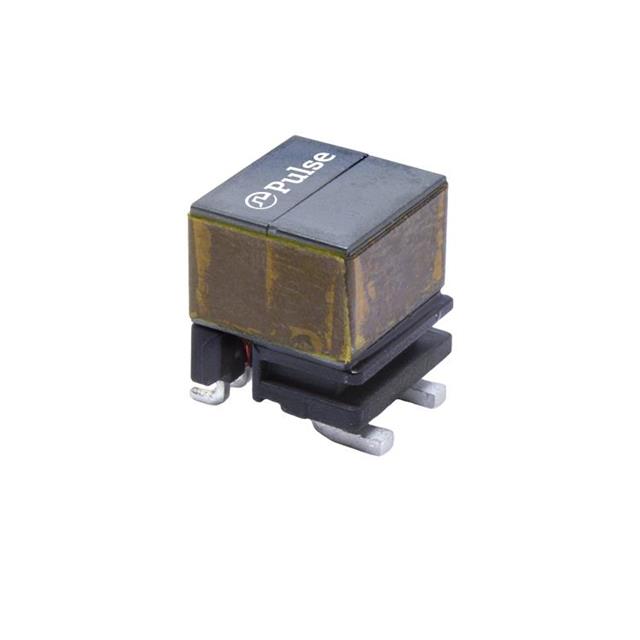

PULSE ELECTRONICS 电流互感器 PH9505.180NLT

PH9505.180NLT概述

    电子元器件产品技术手册解析

    一、产品简介


    本文介绍的是Pulse Electronics公司的PH9505系列SMT电流感应变压器。该产品主要用于电流检测及测量应用,适用于广泛的商业和汽车电子设备。产品采用SMD平台设计,具有卓越的绝缘特性和高频率操作能力,使其成为电力系统和开关电源的理想选择。

    二、技术参数


    以下是PH9505系列SMT电流感应变压器的关键技术规格:
    - 绝缘和隔离:绝缘等级为加强型,爬电距离为6.5毫米,隔离电压为3000VRMS。
    - 尺寸:最大高度为14.4毫米,最大脚印为13.6毫米×12.8毫米。
    - 电流承载能力:最高电流承载能力可达30安培。
    - 工作频率:大于20千赫兹。
    - 温度范围:工作温度范围为-40°C至+125°C。
    具体型号的参数如下:
    | 型号 | 匝数比 | 电流 (A) | 二次侧电感 (mH) | DCR (mΩ) | 初级高压 (VAC) | 次级高压 (VAC) |
    ||
    | PH9505.050NLT | 1:50 | 30 | 1.7 | 0.5 | 1500 | 3000 |
    | PH9505.070NLT | 1:70 | 30 | 3.0 | 0.5 | 2100 | 3000 |
    | PH9505.100NLT | 1:100 | 30 | 7.0 | 0.5 | 3100 | 3000 |
    | PH9505.125NLT | 1:125 | 30 | 11 | 0.5 | 4000 | 3000 |
    | PH9505.180NLT | 1:180 | 30 | 25 | 0.5 | 9000 | 3000 |

    三、产品特点和优势


    1. 高度绝缘:满足国际标准(IEC 60664/60950-1)的绝缘要求,确保安全可靠的操作。
    2. 宽工作温度范围:能在极端条件下稳定运行,适合恶劣环境下的应用。
    3. 低电阻和高精度:通过精确的设计,确保电流感应精度高且能耗低。
    4. 高频率操作能力:频率响应超过20kHz,适用于高频电子电路。

    四、应用案例和使用建议


    PH9505系列SMT电流感应变压器可广泛应用于开关电源、电机驱动、太阳能逆变器等场合。例如,在电动车辆的电池管理系统中,这类传感器可用于实时监测电池状态,确保系统安全高效运行。使用时应注意:
    - 确保变压器温度不超过工作温度范围。
    - 通过提供的计算公式正确设置外部电阻和电流密度,以确保稳定工作。

    五、兼容性和支持


    该产品提供标准的卷带包装(需要在型号后加“T”),并符合RoHS规范(型号后加“NL”)。制造商提供了详细的技术支持和售后保障,包括详尽的数据手册和应用指南。

    六、常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题:变压器温度过高。解决方法是检查散热设计是否合理,必要时增加散热片或优化散热路径。
    - 问题:电流感应精度不足。解决方法是重新校准外部电阻值,确保符合技术手册中的计算公式。

    七、总结和推荐


    PH9505系列SMT电流感应变压器凭借其出色的性能和高度的可靠性,在多种电力电子应用中表现优异。特别是在高压环境和高频操作条件下,其优越的绝缘和温度特性使得它成为同类产品中的佼佼者。我们强烈推荐在电力系统、电机控制和可再生能源系统中使用这款产品。

PH9505.180NLT参数

参数
直流电阻(DCR) -
额定电流 30A
频率范围 20KHz
电感值 25mH
匝数比 1:180
ET(伏特-时间) -
电流比 -
长*宽*高 12.8mm*12.2mm*14.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PH9505.180NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PH9505.180NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 电流互感器 PULSE ELECTRONICS PH9505.180NLT PH9505.180NLT数据手册

PH9505.180NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
