FIS125NL

产品分类: 电流互感器
厂牌: PULSE ELECTRONICS
产品描述: 1:200 25A 76mH 500KHz(Max) 700Vμs 4.5Ω 通孔安装 17.6mm*15mm*12.5mm
供应商型号: SXE-FIS125NL
供应商: 海外现货
标准整包数: 1

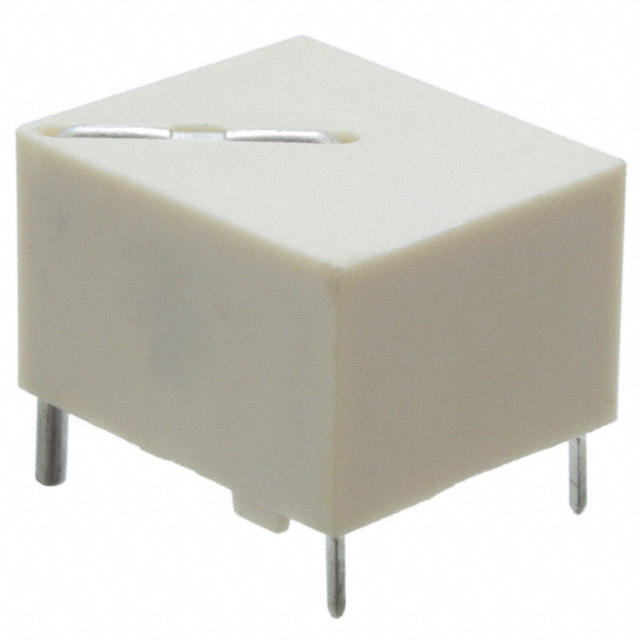

PULSE ELECTRONICS 电流互感器 FIS125NL

FIS125NL概述


    产品简介


    电流感应变压器:FIS 1X5 系列
    电流感应变压器是用于开关电源控制电路中的关键组件。它们通过提供输出反馈信号来实现低功耗调节,从而在开关模式电源、照明及开关控制等应用中起到重要作用。FIS 1X5 系列电流感应变压器采用全封闭封装设计,具备增强型绝缘特性,适用于严苛的工作环境。

    技术参数


    FIS 1X5 系列电流感应变压器的关键技术参数如下:
    | 参数名称 | 描述 |

    | 隔离电压(一次到二次) | 4000V AC |
    | 最大初级电流 | 25A |
    | 最大频率 | 500 kHz |
    | 比率 | 1:50, 1:100, 1:200, 1:500, 1:1000 |
    | 二次电感(最小值) | 4.7 mH, 18 mH, 76 mH, 470 mH, 1900 mH |
    | 二次直流电阻(最大值) | 0.5 Ω, 2.0 Ω, 4.5 Ω, 16.0 Ω, 50.0 Ω |
    | V x τ (最大值) | 175 µVs, 350 µVs, 700 µVs, 1750 µVs, 3500 µVs |
    | 工作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    - 隔离性能强:4000V AC 的隔离电压确保了优异的安全性。
    - 高精度反馈:通过精确的电流检测和反馈,实现高效能的电源管理。
    - 广泛的适用范围:适用于多种电力电子应用,包括开关电源和照明系统。
    - 坚固耐用:全封闭封装设计和增强绝缘使该产品能够在极端环境下稳定运行。

    应用案例和使用建议


    FIS 1X5 系列电流感应变压器广泛应用于开关电源和照明系统。对于开关电源应用,可以选择 FIS105NL 或 FIS115NL,因为它们的比率较为适中,能够提供良好的电流反馈效果。对于需要更高精度的应用场合,如精密控制电路,FIS155NL 或 FIS1105NL 可能更适合,因为它们具有更低的二次直流电阻和更高的 V x τ 值。
    使用时建议注意以下几点:
    - 确保正确的连接方式,避免短路和开路情况。
    - 适当选择辅助电阻值,以达到最佳反馈效果。
    - 在极端温度条件下,需额外考虑散热措施。

    兼容性和支持


    FIS 1X5 系列电流感应变压器与其他电子元件具有良好的兼容性,可以方便地集成到各种电源控制系统中。Pulse Electronics 提供全面的技术支持和售后服务,包括应用咨询、故障排除等。如需更多技术支持,可联系当地区域的客户服务团队。

    常见问题与解决方案


    1. Q: 初级电流过大导致过热怎么办?
    A: 减小负载或降低输入电压,增加散热装置。

    2. Q: 为什么 V x τ 值不达标?
    A: 检查所选型号的参数是否符合需求,调整辅助电阻。

    3. Q: 输出反馈不稳定如何解决?
    A: 重新校准辅助电阻,确保连接无误。

    总结和推荐


    FIS 1X5 系列电流感应变压器凭借其卓越的隔离性能、高精度反馈和广泛的适用范围,成为电源管理系统的理想选择。其坚固耐用的设计使其在恶劣环境中表现出色。综合来看,强烈推荐此系列产品在各类电源和控制系统中的应用。如有任何疑问或技术支持需求,请及时联系供应商。

FIS125NL参数

参数
频率范围 500KHz(Max)
电感值 76mH
匝数比 1:200
ET(伏特-时间) 700Vμs
电流比 -
直流电阻(DCR) 4.5Ω
额定电流 25A
长*宽*高 17.6mm*15mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

FIS125NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

FIS125NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 电流互感器 PULSE ELECTRONICS FIS125NL FIS125NL数据手册

FIS125NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.2442
10+ ¥ 17.5144
25+ ¥ 17.2225
50+ ¥ 16.9307
100+ ¥ 16.3468
240+ ¥ 16.0549
1200+ ¥ 14.5954
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.24
直接购买
加入购物车
