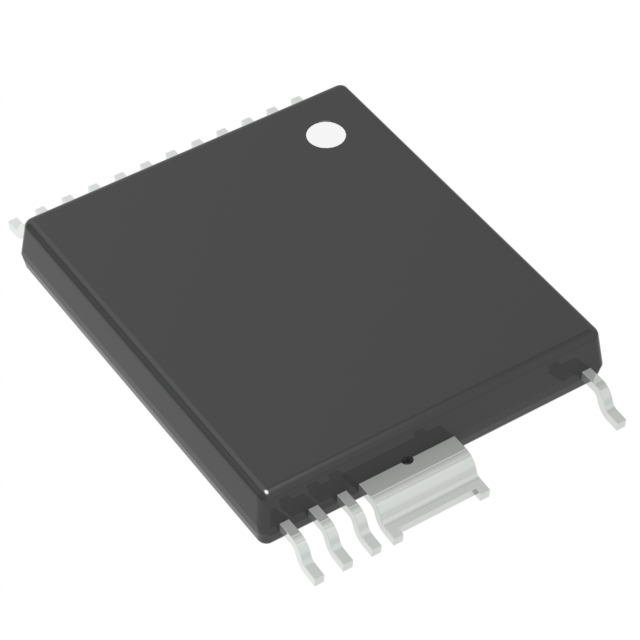

INN3166C-H101-TL

产品分类: 电源管理芯片(PMIC)
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations 反激式控制器, 电压控制器, 1输出, 16引脚, 最大输入电压 265V
供应商型号: 596-1598-2-ND
供应商: Digi-Key
标准整包数: 2000
POWER INTEGRATIONS 电源管理芯片(PMIC) INN3166C-H101-TL

INN3166C-H101-TL概述

    InnoSwitch3-CE 家族——高效且紧凑的离线开关电源解决方案

    产品简介


    InnoSwitch3-CE 家族是功率半导体公司(Power Integrations)开发的一款高度集成的离线开关电源转换器集成电路(IC),特别适用于高达65瓦的应用场合。该系列产品集成了初级侧和次级侧控制器,采用FluxLink反馈机制,实现了高效率和小巧的封装。InnoSwitch3-CE 非常适合于高效率飞背电源设计,广泛应用于高电流充电器和适配器、消费电子产品(如机顶盒、网络设备、游戏设备和LED照明)等领域。

    技术参数


    - 输入电压范围:230 VAC ± 15%(85-265 VAC)
    - 输出功率:10 W 至 65 W
    - 效率:全负载范围内可达94%
    - 集成650V MOSFET:内部集成高压MOSFET,降低外部组件数量
    - 工作温度范围:典型值为40°C(非通风式封闭适配器)

    产品特点和优势


    - 高效节能:全负载范围下能效高达94%,且无负载时功耗低于15mW,轻松满足全球能效标准
    - 高精度控制:实现恒压/恒流的准确控制,不依赖外部组件
    - 集成FluxLink反馈:HIPOT隔离反馈链路,确保安全可靠传输信号
    - 多种保护机制:包括过压、欠压、短路等保护,有效提高系统安全性
    - 适应性强:提供多档补偿设置和可调输出电压,灵活应对不同应用场景

    应用案例和使用建议


    - 案例:应用于手机充电器、消费类电子适配器及LED驱动电路
    - 使用建议:
    - 确保外围电路符合规格要求,特别是电流感测电阻的选择
    - 在设计时注意散热管理,尤其是在满载运行时

    兼容性和支持


    - 兼容性:与其他厂商的同类产品相比,InnoSwitch3-CE具有较高的兼容性,便于替代现有系统中的部分组件
    - 支持服务:提供全面的安全合规性认证,包括UL1577和TUV (EN60950),并且通过了噪声免疫测试,适用于严苛的工业环境

    常见问题与解决方案


    - 问题1:启动过程中无法正常工作
    - 解决方案:检查输入电压是否稳定,确认所有连接都已正确无误
    - 问题2:输出电压不稳定
    - 解决方案:调整反馈电阻分压比,重新校准电压输出
    - 问题3:过热现象严重
    - 解决方案:增加散热片,优化散热路径

    总结和推荐


    总体而言,InnoSwitch3-CE是一款高度集成、高效的离线开关电源IC,适用于需要高性能、紧凑型解决方案的各种应用。其优异的效率、可靠的保护功能和广泛的适用性使其在市场上具备很强的竞争优势。无论是新项目开发还是现有系统的升级替换,都值得考虑选择这款产品。

INN3166C-H101-TL参数

参数
最小工作供电电压 -
工作电源电流 860μA
最大输出电压 27V
最小输出电压 300mV
应用场景 -
最大工作供电电压 -
长*宽*高 9.4mm*10.8mm*1.45mm
通用封装 INSOP-24D
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

INN3166C-H101-TL厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

INN3166C-H101-TL数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS 电源管理芯片(PMIC) POWER INTEGRATIONS INN3166C-H101-TL INN3166C-H101-TL数据手册

INN3166C-H101-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 1.1232 ¥ 9.3085
10000+ $ 0.9464 ¥ 7.8433
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 18617
