NCP81428MNTXG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 5V 18V 贴片安装,黏合安装
供应商型号: Q-NCP81428MNTXG
供应商: 期货订购
标准整包数: 2500
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP81428MNTXG

NCP81428MNTXG概述


    产品简介


    NCP81428 热插拔智能保险丝

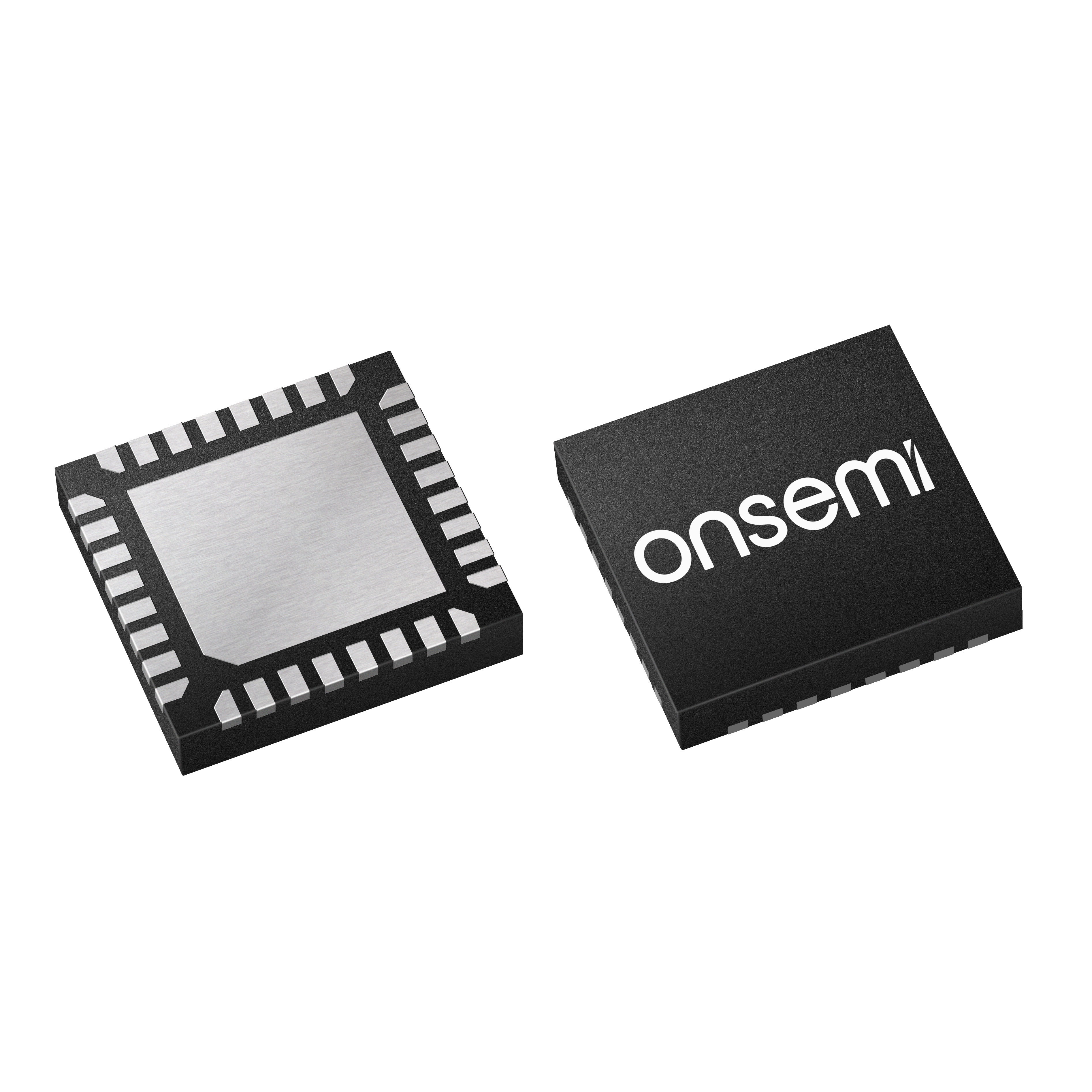

    NCP81428 是一款集成 PMBus® 接口的 12 V,50 A 可复位在线保险丝,适用于服务器、数据存储系统、基站及工业应用。该器件具备过电流事件、过电压事件、短路事件及过冲电流的全面保护能力。其内部由一个 0.65 mΩ 的 NMOS FET、高性能热插拔控制器及非易失性存储器(NVM)构成,并封装在一个 32 引脚 LQFN 封装内。

    技术参数


    - 输出电流:
    - 峰值输出电流:80 A
    - 连续输出电流:50 A
    - 输入电压范围:5 V 至 18 V
    - 待机操作:最高 30 V(功率管关闭时)
    - 路径电阻:0.65 mΩ
    - 控制功能:
    - 启用方式:引脚激活及/或通过 PMBus
    - 输出下拉选择:通过 PMBus
    - 外部软启动编程
    - 程序化的输入欠压警告和过压故障
    - 程序化的 OCP 水平和定时器
    - 并行单元之间的软启动电流平衡
    - 其他特性:
    - 配置:可单相运行,或多相运行作为主控或从控以支持更高电流应用
    - 接口:两线接口(TWI)用于主控与从控之间通信
    - 相容性:符合 PMBus 1.4 标准用于遥测
    - 准确度:±2% 在 30 A 及以上
    - ADC:10 位用于 IOUT、VIN、IOUTpk、VOUT、VTEMP
    - 并行操作:适用于高电流应用
    - 高温关断:过温保护
    - 故障事件记录:故障事件及峰值电流记录
    - 程序化自动重试/锁定选项

    产品特点和优势


    NCP81428 具有高精度电流监测和灵活的程序化设置,确保了稳定可靠的电源管理。其内置的自诊断功能使维护更为简便。其独特的软启动电流限制功能能有效防止由于过大的浪涌电流导致的失效。对于需要高度可靠性的应用领域,如服务器和数据中心,NCP81428 提供了优秀的性能保证。

    应用案例和使用建议


    应用案例:
    - 服务器应用:在高可靠性要求的数据中心中,NCP81428 可用于为服务器提供全面的电源保护。
    - 数据存储系统:在大型数据存储系统中,使用 NCP81428 可确保系统的稳定性和安全性。
    - 基站设备:在移动通信基站中,NCP81428 保证基站电源的稳定供应,增强其可靠性。
    使用建议:
    - 软启动配置:合理设置软启动时间,避免浪涌电流对系统的冲击。
    - 并联运行:在需要更大输出电流的应用中,可以通过多台 NCP81428 并联运行,实现高电流需求。
    - 远程监控:利用 PMBus 接口进行实时监控和数据记录,及时发现潜在问题。

    兼容性和支持


    NCP81428 兼容标准的 PMBus 协议,支持与其他 PMBus 设备的互连。安森美公司提供了详细的安装和调试指南,并设有技术支持团队,帮助用户快速上手,确保系统的正常运行。

    常见问题与解决方案


    1. Q: 如何设置软启动时间?
    - A: 通过连接一个电容器到 SS 引脚来设置软启动时间。参考技术手册中的推荐电容值,确保准确度。

    2. Q: 何时会触发故障保护?
    - A: 触发故障保护的情况包括但不限于过电流、过电压、短路等。详细设置可以在手册的故障阈值部分找到。
    3. Q: NCP81428 是否支持并联运行?
    - A: 是的,NCP81428 支持并联运行,可以用于提高输出电流。并联时需注意连接并行设备间的相应引脚。

    总结和推荐


    NCP81428 在技术参数和功能设计上均表现出色,特别是在高可靠性应用场合中展现出明显优势。该产品不仅具有强大的保护功能,还具备完善的自我诊断机制,便于日常维护。因此,我们强烈推荐 NCP81428 给需要高可靠性的电力管理系统。

NCP81428MNTXG参数

参数
最大工作供电电压 18V
最小工作供电电压 5V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
安装方式 贴片安装,黏合安装
包装方式 卷带包装

NCP81428MNTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP81428MNTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP81428MNTXG NCP81428MNTXG数据手册

NCP81428MNTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 27.489
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 68722.5
