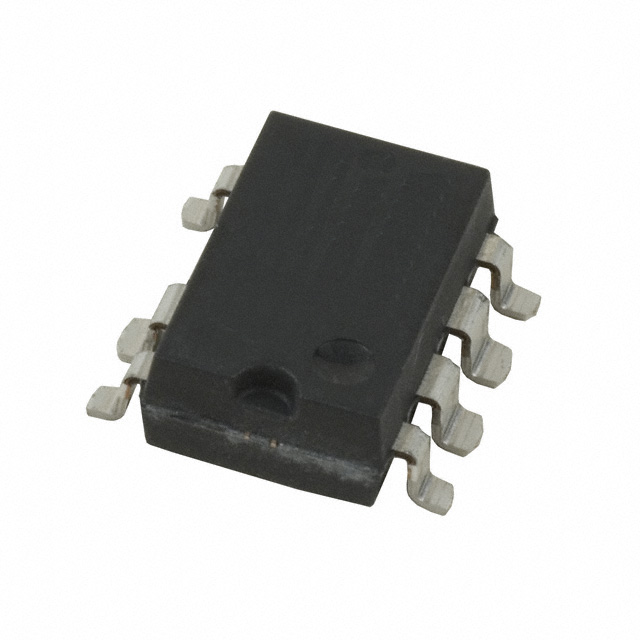

NCP1014APL100R2G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: CEI-NCP1014APL100R2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP1014APL100R2G

NCP1014APL100R2G概述

    NCP101X系列电源转换器技术手册

    产品简介


    产品类型:
    NCP101X系列是单片集成式开关电源控制器,集成700V MOSFET,可广泛应用于低功耗离线式开关电源(SMPS)的设计。
    主要功能:
    - 内置固定频率电流模式控制器
    - 内置动态自供电(无需辅助绕组)
    - 支持软启动和频率抖动功能
    - 短路保护和跳频操作
    - 动态负载调整和过电压保护
    - 集成式温度关断保护
    应用领域:
    - 低功率AC/DC适配器(充电器)
    - 辅助电源(USB、家电、电视等)

    技术参数


    电气特性:
    - VCC 供电电压范围:-0.3V至10V
    - 最大漏极电压:-0.3V至700V
    - 漏极峰值电流:1.0A(NCP1012/13/14),550mA(NCP1010/11)
    - 启动电流源:8.0mA
    - 工作频率范围:65kHz至130kHz
    工作条件:
    - 最大结温:150℃
    - 储存温度范围:-60℃至+150℃
    - 工作温度范围:-40℃至+125℃
    封装形式:
    - PDIP-7
    - SOT-223

    产品特点和优势


    优势亮点:
    - 内置700V MOSFET,典型导通电阻11Ω和22Ω
    - 大爬电距离
    - 固定频率电流模式操作
    - 跳频操作在低峰值电流下无噪声
    - 内置软启动
    - 辅助绕组下过压保护
    - 频率抖动提高EMI性能
    - 自恢复内部短路保护
    - 辅助绕组下的低待机功耗
    - 内置温度关断
    独特功能:
    - 动态自供电,无需辅助绕组
    - 内部过压保护,防止致命电压溢出
    - 直接连接光耦合器,无需额外电路
    - 可用SPICE模型进行瞬态分析

    应用案例和使用建议


    应用场景:
    - 低功率适配器:如充电器、USB电源
    - 家用电器:如电视、洗衣机等辅助电源
    - 通信设备:如手机充电器、无线路由器
    使用建议:
    - 使用大容量VCC电容(>20μF)以确保充足的启动时间。
    - 连接辅助绕组以提升待机性能并减少噪声。
    - 确保良好的散热设计,特别是在高温环境下使用。

    兼容性和支持


    兼容性:
    - 支持与多种光耦合器和其他控制器的接口
    - 提供PDIP-7和SOT-223两种封装,便于不同应用场景的选择
    厂商支持:
    - 提供SPICE模型用于瞬态分析
    - 提供详细的技术文档和应用指南
    - 提供技术支持服务

    常见问题与解决方案


    常见问题及解决方法:
    - 问题:设备无法启动
    - 解决方法:检查输入电压是否正常,确认VCC电容容量是否足够。
    - 问题:设备过热
    - 解决方法:改善散热设计,增加散热片或使用更大尺寸的散热器。
    - 问题:输出功率不足
    - 解决方法:确认输入电压是否正常,检查光耦合器是否损坏,必要时更换。

    总结和推荐


    综合评估:
    NCP101X系列在集成度、性能和可靠性方面表现出色。其独特的动态自供电技术和跳频操作使其能够在各种应用场景中提供优异的表现,特别适合于低功耗、低成本的应用环境。其内置的多重保护机制进一步增强了系统的稳定性和可靠性。
    推荐使用:
    鉴于NCP101X系列的强大功能和广泛应用潜力,强烈推荐给需要构建高效、可靠且成本可控的离线式开关电源系统的工程师和设计师。无论是在消费电子产品还是工业设备中,这款器件都能展现出卓越的性能和经济性。

NCP1014APL100R2G参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
9.78mm(Max)
6.6mm(Max)
3.81mm(Max)
通用封装 DIP
安装方式 贴片安装,通孔安装,黏合安装
包装方式 卷带包装

NCP1014APL100R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1014APL100R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP1014APL100R2G NCP1014APL100R2G数据手册

NCP1014APL100R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.626 ¥ 22.1897
500+ $ 2.444 ¥ 20.6518
1000+ $ 2.275 ¥ 19.2238
库存: 498
起订量: 113 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2218.97
