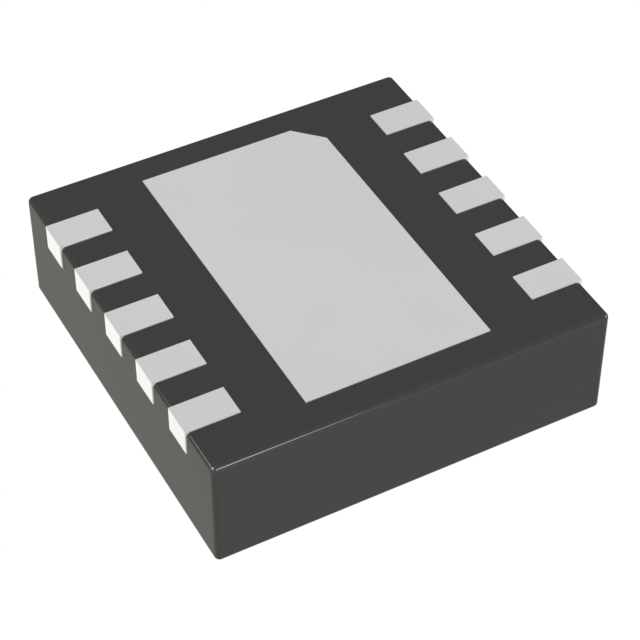

NCP51402MNTXG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 700μA 500mV 2.375V 1.8V 2.375 V to 5.5 V LDO(线性),DDR DFN-10 贴片安装,黏合安装 3mm*3mm*950μm
供应商型号: FL-NCP51402MNTXG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP51402MNTXG

NCP51402MNTXG概述


    产品简介


    NCP51402:3A VTT终止调节器
    NCP51402是一款专门为低输入电压和低噪声系统设计的源极/汲极双倍数据速率(DDR)终端调节器。该器件特别适用于需要空间节约的设计,例如桌面PC、笔记本电脑、工作站、服务器和网络设备、电信/数据通信设备、GSM基站、图形处理器核心电源、机顶盒、LCD/等离子电视、复印机/打印机以及低至0.5V的芯片组/内存供电应用。其主要特点是能够通过快速瞬态响应和远程感测功能来支持DDR内存总线终端所需的全部功率需求。

    技术参数


    - 输入电压范围:2.5 V, 3.3 V 和 5 V 铁轨
    - PVCC 电压范围:1.1 至 3.5 V
    - 快速负载瞬态响应
    - 支持 VTT 外部参考输入(可通过电阻网络设置为 VDDQ / 2)
    - 集成功率MOSFET
    - 过压锁定(UVLO)及过流保护
    - 内置热关断功能
    - 热敏封装:DFN10 3x3 封装,具有外部裸焊盘
    - 工作温度范围:−40°C 到 +125°C
    - 绝对最大额定值:VCC, PVCC, VTT, VTTS, VRI, VRO 及 EN, PGOOD 的输入电压范围为−0.3 V 至 6.0 V

    产品特点和优势


    NCP51402的主要优势包括:
    - 高度集成化设计,无需额外的外部组件即可实现高性能低功耗操作。
    - 快速瞬态响应,仅需最小输出电容(20 μF),减少了所需的电路板空间。
    - 集成的UVLO和过流保护功能,确保系统稳定可靠运行。
    - 支持远程感测功能,可以精确监测VTT电压,从而减少输出电压误差。
    - 宽泛的输入电压和PVCC电压范围,增强了应用灵活性。
    - 绿色且无铅的封装设计,符合RoHS标准,满足环保要求。

    应用案例和使用建议


    NCP51402广泛应用于多种系统中,如桌面PC、笔记本电脑、工作站、服务器和网络设备、电信/数据通信设备、GSM基站、图形处理器核心电源、机顶盒、LCD/等离子电视、复印机/打印机以及低至0.5V的芯片组/内存供电应用。对于图形处理器核心和芯片组/RAM供电应用,NCP51402能有效地降低系统成本并提高可靠性。
    使用建议:
    - 在配置远程感测功能时,确保VTTS引脚连接到输出电容器的正极端,以减少输出电压误差。
    - 当使用陶瓷电容器作为输出电容器时,推荐使用至少20 μF的电容值,以保证系统的稳定性。
    - 注意避免长时间工作在高温环境中,以免导致器件过热关断。

    兼容性和支持


    NCP51402与大多数常见的DDR1, DDR2, DDR3, LPDDR3, DDR4内存标准兼容。制造商提供了详尽的技术文档和支持服务,包括安装指南、数据手册和技术问答论坛等,以帮助用户顺利部署和维护该产品。

    常见问题与解决方案


    - 问题:系统启动时,VTT输出不稳定
    - 解决方案:检查VRI配置是否正确,确保电阻网络连接正确,并且输出电容达到最低要求(20 μF)。同时确认电源供应是否稳定。

    - 问题:热关断频繁触发
    - 解决方案:检查散热片或散热风扇是否正常工作。确认电路板上的电源和接地连接良好,并考虑增加散热措施,如加大散热片面积或改善气流流通。

    - 问题:系统进入UVLO状态
    - 解决方案:检查输入电压是否低于设定阈值(2.375 V)。确保电源电压稳定,且无负载突变影响电压波动。

    总结和推荐


    NCP51402凭借其卓越的性能、高集成度和广泛的适用性,在现代数据中心和消费电子产品中有着重要的应用价值。该器件适用于多种DDR内存规格,具备强大的过流保护和UVLO功能,保证了在各种应用中的稳定性和可靠性。考虑到其灵活的输入电压范围和高效率,我们强烈推荐此产品用于需要高效、稳定供电的应用场合。总的来说,NCP51402是构建新一代高密度、高性能计算平台的理想选择。

NCP51402MNTXG参数

参数
工作电源电流 700μA
最大输出电压 1.8V
最小输出电压 500mV
应用场景 LDO(线性),DDR
最大工作供电电压 2.375 V to 5.5 V
最小工作供电电压 2.375V
长*宽*高 3mm*3mm*950μm
通用封装 DFN-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
