NCV51510MWTAG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 700μA 500mV 2.7V 1.5V 3.6V LDO(线性),DDR DFN 贴片安装,黏合安装 3mm*3mm*950μm
供应商型号: FL-NCV51510MWTAG
供应商: 海外现货
标准整包数: 1

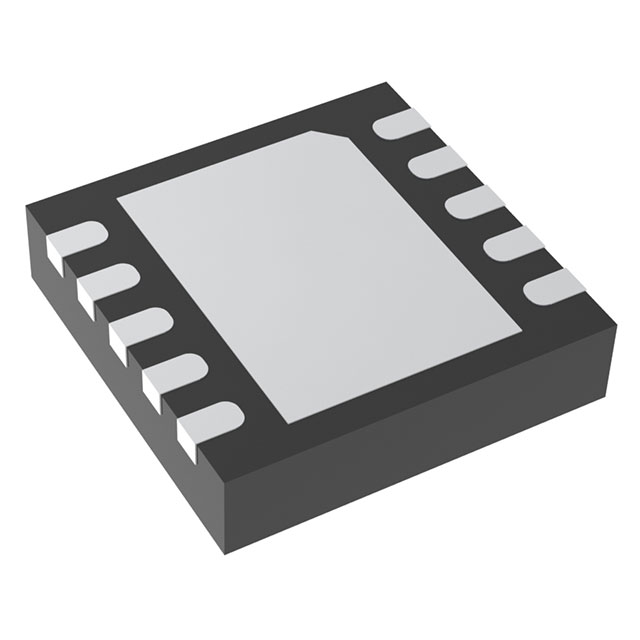

ON SEMICONDUCTOR 电源管理芯片(PMIC) NCV51510MWTAG

NCV51510MWTAG概述


    产品简介


    NCP51510 和 NCV51510 是专为低输入电压系统设计的源极/汲极双倍数据速率 (DDR) 终端调节器。这些调节器特别适用于需要紧凑空间的应用场合,例如桌面电脑、笔记本电脑、工作站、服务器、网络设备和图形处理器核心供电。它们能够处理高达 ±3 A 的电流,适用于 DDR、DDR-2、DDR-3 和 DDR-4 内存系统的终端。

    技术参数


    - 输出电压范围:0.5 V 至 1.5 V
    - 输入电压范围(电源):1.1 V 至 3.6 V
    - 输入电压范围(模拟):2.7 V 至 3.6 V
    - 最大输出电流:±3 A
    - 输出负载调节:±4 mV
    - 输出线性调节:1%
    - 快速瞬态响应
    - 热关断保护
    - 支持远程感测(VTTS 引脚)
    - 嵌入式软启动、欠压锁定
    - 封装:小尺寸、低轮廓 10 引脚 DFN (3 × 3 mm)
    - 工作温度范围:-40°C 至 125°C
    - 极限电压范围:-0.3 V 至 4.3 V

    产品特点和优势


    NCP51510 和 NCV51510 调节器具备多项独特功能和优势,使其在市场上具有很强的竞争力。其中最显著的特点包括:
    - 集成 MOSFET 的高效率和快速响应时间。
    - 小型化封装,非常适合空间受限的设计。
    - 远程感测能力,确保精确的电压控制。
    - 内置的软启动和欠压锁定功能,提高了系统的可靠性和稳定性。
    - 适用于多种DDR内存标准(DDR, DDR-2, DDR-3, DDR-4)。
    - 热关断保护,确保长时间运行的安全性。

    应用案例和使用建议


    应用案例
    - 桌面电脑、笔记本电脑和工作站:NCP51510 可以为这些设备的DDR内存提供稳定可靠的电源。
    - 服务器和网络设备:这些设备需要高度稳定的电源供应,NCP51510 的高精度和可靠性使得它成为理想选择。
    - 图形处理器核心:对于高性能图形处理应用,NCP51510 的快速响应能力和高精度输出至关重要。
    使用建议
    - 在设计时要特别注意 VTTS 远程感测引脚的连接方式,以确保精确的反馈。
    - 为实现最佳的瞬态响应效果,可以考虑使用合适的陶瓷电容器(10 μF 至 220 μF)。
    - 由于其小巧的封装,建议在 PCB 设计时合理分配散热路径,以避免过热问题。

    兼容性和支持


    NCP51510 和 NCV51510 调节器与广泛的DDR内存系统兼容。此外,这些产品还提供了针对汽车应用的版本(NCV 前缀),并经过 AEC-Q100 认证。厂商提供了详细的技术文档和支持,包括详细的电气特性表和应用信息,以帮助工程师更好地理解和使用这些产品。

    常见问题与解决方案


    1. 如何确定正确的输出电压?
    - 参考手册中的电气特性表,根据实际应用需求设置 VRI 输入电压,通过外部电阻分压器进行配置。

    2. 出现过载情况时怎么办?
    - 调节器内部有过流保护电路,在过载情况下会自动限制输出电流,防止损坏。
    3. 如何处理温度过高的问题?
    - NCP51510 配备了热关断保护功能,当芯片温度超过 165°C 时会自动关闭输出。通过良好的散热设计和适当的 PCB 布局,可以有效避免这种情况发生。

    总结和推荐


    综上所述,NCP51510 和 NCV51510 是适用于各种DDR内存系统的高效、高精度电源调节器。其集成 MOSFET、快速响应能力和高可靠性使其成为市场上的佼佼者。推荐用于需要紧凑封装和高精度电源的各类应用中,尤其是在服务器、工作站、网络设备和图形处理等领域。通过遵循上述使用建议,可以最大限度地发挥其性能。总的来说,这两款调节器是市场上值得信赖的选择。

NCV51510MWTAG参数

参数
工作电源电流 700μA
最大输出电压 1.5V
最小输出电压 500mV
应用场景 LDO(线性),DDR
最大工作供电电压 3.6V
最小工作供电电压 2.7V
长*宽*高 3mm*3mm*950μm
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCV51510MWTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV51510MWTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCV51510MWTAG NCV51510MWTAG数据手册

NCV51510MWTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7204 ¥ 6.1014
库存: 21804
起订量: 828 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.1
