首页  >  产品百科  >  NCP304HSQ27T1G

NCP304HSQ27T1G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 1μA 800mV 10V SC-82AB 贴片安装,黏合安装
供应商型号: FL-NCP304HSQ27T1G
供应商: 海外现货
标准整包数: 1

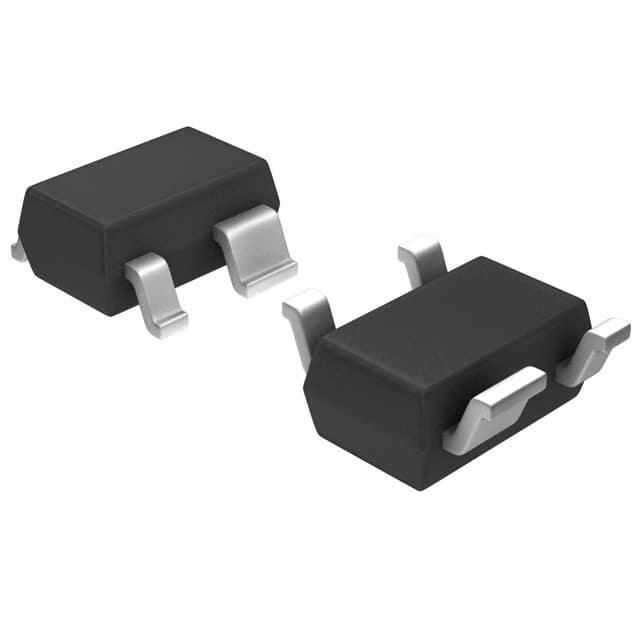

ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP304HSQ27T1G

NCP304HSQ27T1G概述

    NCP304/NCP305电压检测器系列

    产品简介


    NCP304和NCP305系列是第二代超低功耗电压检测器,专为便携式微处理器系统中的复位控制器而设计,特别注重延长电池寿命。这些器件具有高精度欠压检测功能,带有迟滞机制,可以有效防止在比较器阈值交叉时系统的不稳定复位操作。

    技术参数


    - 输入电源电压:Vin ≤ 12 V
    - 输出电压:-0.3 V至Vin + 0.3 V
    - 最大输出电流:IOUT = 70 mA
    - 热阻(结到空气):RθJA = 285°C/W
    - 最大结温:TJ = +125°C
    - 存储温度范围:TSTG = -55°C至+150°C
    - 闩锁性能:正向 ILATCHUP = 500 mA,反向 ILATCHUP = 170 mA

    产品特点和优势


    - 极低功耗:静态电流典型值仅为1.0 μA。
    - 高精度欠压检测:检测精度高达±2%。
    - 宽工作电压范围:支持0.8 V至10 V的工作电压。
    - 可选的互补或开漏复位输出。
    - 符合RoHS标准,无铅封装。
    - NCV前缀适用于汽车及其他特殊应用,符合AEC-Q100标准并具备PPAP能力。

    应用案例和使用建议


    NCP304和NCP305广泛应用于微处理器复位控制器、低电量检测、电源故障指示及备用电池检测等场景。
    - 微处理器复位控制器:确保系统在电源恢复时可靠地启动。
    - 低电量检测:当电池电量降至特定阈值时,及时触发报警。
    - 电源故障指示:实时监测电源状态,防止数据丢失。
    - 备用电池检测:保障关键系统始终处于运行状态。
    使用建议:
    - 在连接电源和负载时,需注意确保电源电压不超过器件的最大额定值。
    - 系统设计中考虑适当滤波和去耦电容以减少噪声影响。
    - 在汽车和其他特殊环境中使用时,确保所有电气特性符合应用需求。

    兼容性和支持


    NCP304和NCP305系列支持多种封装形式,如SC-82AB。此外,这些器件具有广泛的电气特性和电压范围,可以灵活应用于各种电路中。供应商提供详细的技术文档和支持服务,帮助客户实现快速设计和生产。

    常见问题与解决方案


    1. 问:如何处理过高的电源电压?
    - 答:确保输入电源电压不超过器件的最大额定值12V。如果电压过高,可能会损坏器件。可以通过增加外部限流电阻来限制电流。
    2. 问:如何提高输出驱动能力?
    - 答:增加电源电压和优化负载条件可以提升输出驱动能力。同时,选择合适的封装和适当的散热措施也能改善性能。
    3. 问:如何避免因温度过高导致的性能下降?
    - 答:设计时要考虑到器件的最高工作温度(125°C),并在可能的情况下加入散热片或风扇以保证良好的散热效果。

    总结和推荐


    NCP304和NCP305系列电压检测器以其超低功耗、高精度检测、宽泛的工作电压范围和出色的可靠性成为许多便携式设备的理想选择。它们尤其适合需要长期稳定运行的应用场景,如微处理器控制系统、备用电源管理系统等。鉴于其出色的表现和广泛应用范围,我们强烈推荐使用NCP304和NCP305系列产品。

NCP304HSQ27T1G参数

参数
最小工作供电电压 800mV
工作电源电流 1μA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 10V
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-82AB
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

NCP304HSQ27T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP304HSQ27T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP304HSQ27T1G NCP304HSQ27T1G数据手册

NCP304HSQ27T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1663 ¥ 1.3988
库存: 42000
起订量: 3608 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.39
