NCV6357MTWDTXG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 600mV 1.25V,1.25V 转换器,汽车 WDFNW-14 贴片安装
供应商型号: Q-NCV6357MTWDTXG
供应商: 期货订购
标准整包数: 3000
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCV6357MTWDTXG

NCV6357MTWDTXG概述

    NCV6357 Step Down Converter: A Comprehensive Guide

    1. 产品简介


    NCV6357 是一款由Semiconductor Components Industries, LLC制造的同步AOT(自适应关断时间)降压转换器,专为满足汽车应用后调节系统的需求而设计,输入电压范围可高达5V。该转换器能够提供高达5.0A的输出电流,并且可以通过编程设置从0.6V到3.3V的输出电压。其高达2.4MHz的开关频率允许使用小型组件,从而减少电路板面积。内嵌的同步整流和自动PFM/Pseudo-PWM转换提高了整体解决方案的效率。NCV6357采用3.0×4.0mm的小型DFN-14封装。

    2. 技术参数


    - 输入电压范围: 2.5V至5.5V,适用于电池、3.3V及5.0V电源轨应用。
    - 功率能力: 在TA=105°C时达到3.0A,在TA=85°C时达到5.0A。
    - 输出电压编程范围: 0.6V至3.3V,步进12.5mV。
    - 开关频率: 高达2.4MHz。
    - 电感和电容要求: 使用330nH电感和至少22μF的电容以优化外形尺寸和解决方案厚度。
    - 操作模式: 支持PFM/PPWM操作以实现最佳效率。
    - 待机电流: 低至60μA。
    - I²C控制接口: 包含中断和动态电压缩放支持。
    - 保护功能: 热保护和温度管理。

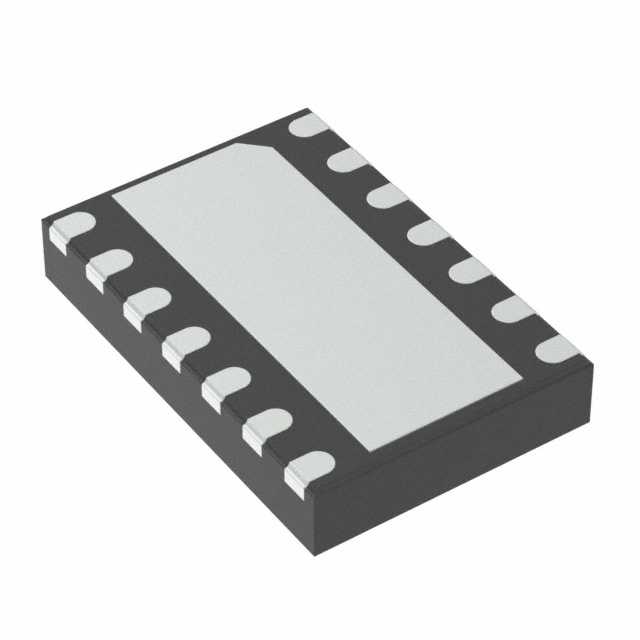

    - 外形: 3.0×4.0mm,0.5mm间距DFN-14封装。
    - 认证: AEC-Q100认证且具备PPAP能力。

    3. 产品特点和优势


    - 高集成度: 内置同步整流器和补偿网络,无需外部晶体管或二极管。
    - 高效: PFM和PPWM两种模式的自动切换,确保在各种负载条件下都能获得高效率。
    - 安全可靠: 具备热保护、短路保护及I²C控制接口,确保系统的稳定运行。
    - 小巧轻便: 采用紧凑的DFN-14封装,非常适合空间受限的应用场合。
    - 高性能: 输出电压准确度高,输出电流范围广,适用于多种汽车电子产品。

    4. 应用案例和使用建议


    应用案例:
    - Snap Dragon: 用于处理器核心的电源供应。
    - 汽车POL: 为汽车仪表盘和娱乐系统供电。
    - ADAS系统: 视觉和雷达系统的核心部件。
    使用建议:
    - 确保选择合适的电感值和电容值以匹配所需的应用场景。
    - 使用低阻抗接地平面来避免电流密度过高的问题。
    - 监控系统温度,确保在高温环境下使用时能正确启动热保护机制。

    5. 兼容性和支持


    - 兼容性: NCV6357可以与其他常见的汽车电子模块兼容,如Snap Dragon处理器。
    - 支持: 厂商提供了详细的文档和应用程序指南,帮助用户进行安装和调试。此外,还支持通过I²C接口进行动态配置和故障诊断。

    6. 常见问题与解决方案


    - 问题: 启动时出现不稳定。
    - 解决方案: 检查输入电压是否在规定范围内,并确保正确的电感和电容配置。
    - 问题: 效率低于预期。
    - 解决方案: 检查系统的散热情况,并根据需要调整开关频率。
    - 问题: 短路保护误触发。
    - 解决方案: 调整峰值电流限制阈值,并确保系统的过载保护机制正常工作。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高集成度和紧凑的封装使NCV6357成为汽车电子应用的理想选择。
    - 支持多种操作模式,确保在不同负载条件下的高效率。
    - 强大的保护机制,保证系统的稳定性和可靠性。
    - 推荐: NCV6357是一款高性能的汽车电子电源管理芯片,适用于各类汽车应用,特别是对效率和稳定性有较高要求的应用场景。无论是开发新的汽车电子产品还是升级现有系统,NCV6357都是一个值得推荐的选择。

NCV6357MTWDTXG参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 1.25V,1.25V
最小输出电压 600mV
应用场景 转换器,汽车
最大工作供电电压 -
通用封装 WDFNW-14
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV6357MTWDTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV6357MTWDTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCV6357MTWDTXG NCV6357MTWDTXG数据手册

NCV6357MTWDTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
