KA431DTF

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5V 36V SOIC-8 贴片安装,黏合安装 4.92mm*3.95mm*1.55mm
供应商型号: FL-KA431DTF
供应商: 海外现货
标准整包数: 1

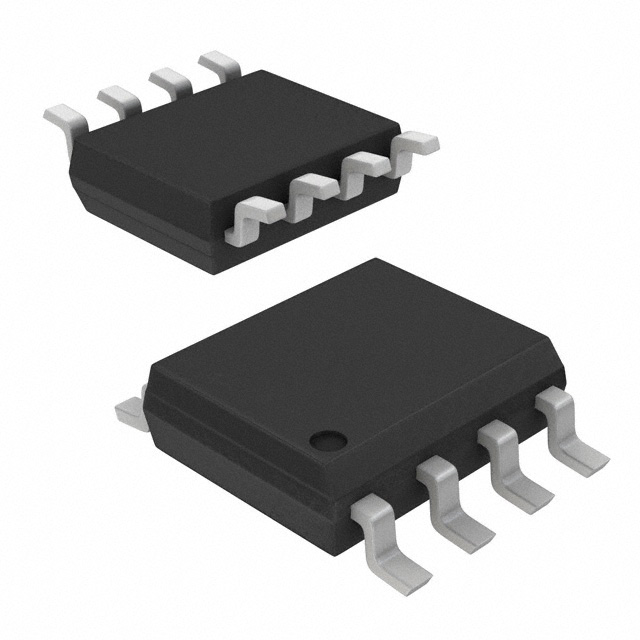

ON SEMICONDUCTOR 电源管理芯片(PMIC) KA431DTF

KA431DTF概述

    # KA431A/KA431L 可编程分流稳压器技术手册

    产品简介


    基本信息
    KA431A 和 KA431L 是一款三端可调稳压器,其热稳定性在工作温度范围内得到保证。这类器件可以设定输出电压,范围从参考电压(约2.5V)到36V。它们适用于许多需要替代齐纳二极管的应用场合。
    主要功能
    - 输出电压可调至36V
    - 低动态输出阻抗:典型值为0.2Ω
    - 电流吸收能力:1.0至100mA
    - 全范围温度系数:典型值为50ppm/°C
    - 在整个额定工作温度范围内进行温度补偿
    - 低输出噪声电压
    - 快速启动响应

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 阴极电压 | VKA | 37 | V |
    | 阴极电流范围 | IKA | -100 至 +150 | mA |
    | 参考输入电流范围 | IREF | -0.05 至 +10 | mA |
    | 功耗 | PD | 770 | mW |
    | 结点到环境的热阻 | RθjA | 160 | °C/W |
    | 工作温度范围 | TOPR | -25 至 +85 | °C |
    | 结点温度 | TJ | 150 | °C |
    | 存储温度范围 | TSTG | -65 至 +150 | °C |
    推荐工作条件
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 阴极电压 | VKA | VREF | 36 | V |
    | 阴极电流 | IKA | 1 | 100 | mA |
    | 参考输入电压 | VREF | 2.470 | 2.520 | V |
    | 参考输入电压温度系数 | VREF/T | -4.5 | 17.0 | mV/°C |
    | 动态阻抗 | ZKA | 0.15 | 0.50 | Ω |
    | 最小调节阴极电流 | IKA(MIN)| 0.45 | 1.00 | mA |

    产品特点和优势


    - 可编程输出电压至36V,适用范围广泛。
    - 具有低动态输出阻抗(典型值为0.2Ω),适合用于高精度稳压应用。
    - 温度补偿功能确保其在全工作温度范围内稳定运行。
    - 快速的启动响应特性使其能够迅速进入稳态。

    应用案例和使用建议


    实际应用
    KA431A/KA431L 主要应用于直流稳压电源,例如:
    - 作为稳压电源的反馈控制元件。
    - 在开关电源中作为反馈控制元件。
    - 作为恒流源使用。
    使用建议
    - 确保外部电阻选择正确,以实现所需的输出电压。
    - 考虑负载变化时,选择适当的输出电容以提高稳定性。
    - 在高温环境下使用时,应注意散热,避免超过绝对最大额定值。

    兼容性和支持


    - 该产品与标准TO-92封装相兼容,方便在各种电路板上安装。
    - 厂商提供详尽的技术文档和支持,包括详细的电气特性和应用场景示例。

    常见问题与解决方案


    1. 问题:产品温度范围限制
    - 解决方案:确保产品在推荐的工作温度范围内使用,以免影响可靠性。
    2. 问题:输出电压不稳定
    - 解决方案:检查外部电阻和电容的选择是否符合要求,必要时调整电路参数。
    3. 问题:电流吸收能力不足
    - 解决方案:根据具体应用需求选择合适的型号,或者增加外部电路以提升吸收能力。

    总结和推荐


    优点

    总结


    - 高精度输出电压,广泛的应用范围。
    - 稳定的温度补偿,保证长期使用可靠。
    - 快速启动响应,适合于需要快速稳定的应用场合。
    推荐使用
    鉴于其出色的性能和广泛应用,KA431A/KA431L 是一个值得信赖的高性能稳压器。推荐在需要高精度和稳定性的应用场合中使用,尤其是在电源管理和控制系统中。

KA431DTF参数

参数
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 36V
最小输出电压 2.5V
长*宽*高 4.92mm*3.95mm*1.55mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

KA431DTF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KA431DTF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR KA431DTF KA431DTF数据手册

KA431DTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
