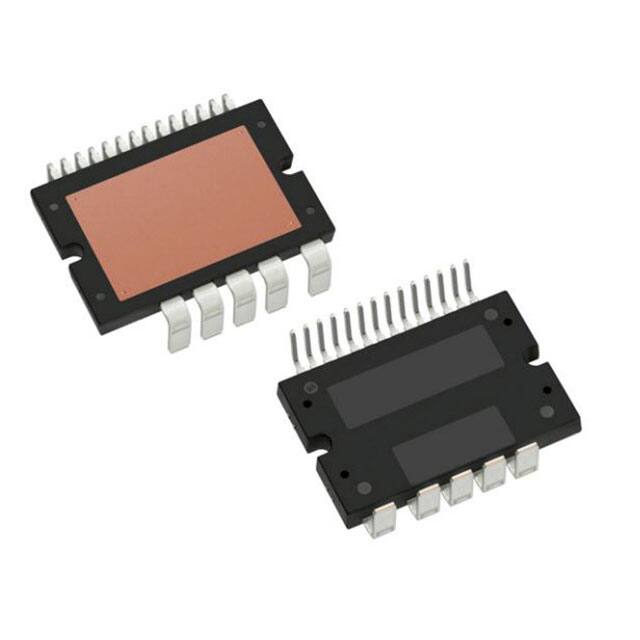

NXV08V110DB1

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: Power MOSFET Module Automotive Tube
供应商型号: NXV08V110DB1
供应商: P&S
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) NXV08V110DB1

NXV08V110DB1概述

    # NXV08V110DB1:三相逆变器汽车功率MOSFET模块

    产品简介


    NXV08V110DB1 是一款专为电动机驱动而设计的三相逆变器桥式模块,由意法半导体(Semiconductor Components Industries, LLC)制造。该产品具备多种高级功能,旨在提升电动机控制系统的效率和可靠性,同时减少车辆的燃料消耗和二氧化碳排放。广泛应用于24V和48V电机控制以及直流到直流转换器等领域。

    技术参数


    绝对最大额定值
    - 漏源电压(VDS(Q1~Q6)):80V
    - 栅源电压(VGS(Q1~Q6)):±20V
    - 单脉冲雪崩能量(EAS(Q1~Q6)):324mJ
    - 最大结温(TJ):175℃
    - 储存温度范围(TSTG):-40℃~125℃
    - 铅端子焊接温度(Tlead):200℃
    热特性
    - 结至外壳热阻(RJC):0.9K/W
    模块特定特性
    - 漏源击穿电压(BVDSS):80V
    - 栅源阈值电压(VGS(th)):2~4V
    - 栅源漏电流(IGSS):-100~+100nA
    - 源漏泄漏电流(IDSS):2uA
    - 源至漏二极管电压(VSD):1.25V
    - MOSFET导通电阻(RDS(ON)):1.3~2.4mΩ
    - 总环路电阻:4.9~7.3mΩ

    产品特点和优势


    1. 紧凑设计:模块结构紧凑,便于在有限空间内实现高效散热。
    2. 低热阻:采用电隔离DBC基板,使得模块内部与散热器之间的热阻极低,提高了整体的热效率。
    3. 高可靠性:支持单脉冲雪崩能量高达324mJ,能承受较高电流冲击。
    4. 低EMI:内置RC缓冲电路,有效降低电磁干扰。
    5. 多功能传感:集成温度传感和电流传感功能,方便系统监控。

    应用案例和使用建议


    应用案例
    - 电动机控制:适用于24V和48V电动机控制,显著提高电机驱动效率。
    - 直流到直流转换器:支持高电流操作,特别适合于需要快速响应的场合。
    使用建议
    - 在安装时务必遵循推荐的焊接温度(Tlead),避免因过高温度导致的焊点失效。
    - 鉴于模块具有高热效率,合理规划散热路径,可进一步提升性能。
    - 传感器配置要确保正确接线,以获得准确的温度和电流读数。

    兼容性和支持


    - 兼容性:模块具备良好的电气隔离性能,适合与各类电力电子系统兼容使用。
    - 支持:提供详尽的技术文档和PPAP(生产件批准程序)文件,确保与客户的系统无缝对接。
    - 认证:符合AEC标准,AQG324认证以及RoHS环保指令,适用于汽车工业。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下的热管理困难 | 选择合适的散热器,并确保散热路径畅通无阻。 |
    | 雪崩能量过高导致损坏 | 使用RC缓冲电路以降低雪崩发生几率。 |
    | 电流传感器故障 | 检查连接线路,确保传感器与主控单元正常通信。 |

    总结和推荐


    NXV08V110DB1 是一款高性能、高可靠性的三相逆变器模块,非常适合用于电动机驱动系统和直流到直流转换器等应用场合。其优异的热管理和强大的电流处理能力使其在市场上具备很强的竞争优势。建议在实际应用中严格按照技术手册的要求进行操作,以充分发挥其性能优势。
    综上所述,强烈推荐使用NXV08V110DB1模块。

NXV08V110DB1参数

参数
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
通用封装 APM-19-CBC
零件状态 在售
包装方式 管装

NXV08V110DB1厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NXV08V110DB1数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NXV08V110DB1 NXV08V110DB1数据手册

NXV08V110DB1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 488.0452
100+ ¥ 311.5128
500+ ¥ 256.8698
1000+ ¥ 236.1468
库存: 530
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 488.04
