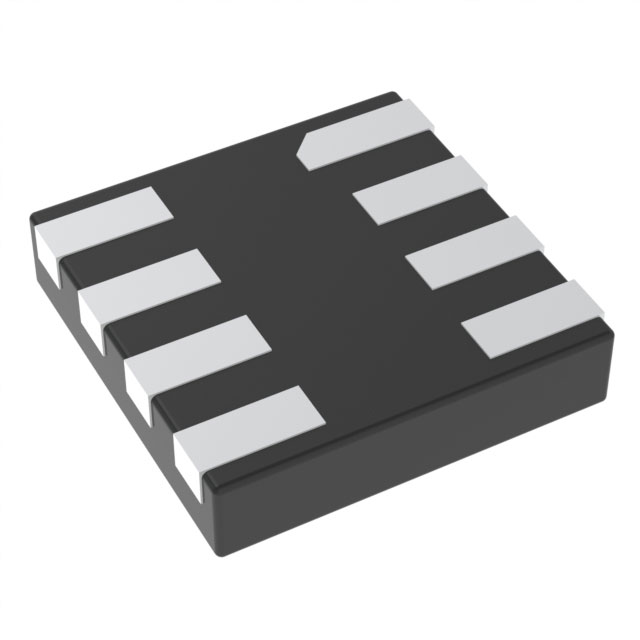

NCP43080DMTTWG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 50mA 35V 9.5V 35V 次级侧控制器,同步整流器 WDFN-8 贴片安装,黏合安装 2mm*2mm*750μm
供应商型号: NCP43080DMTTWG
供应商: 国内现货
标准整包数: 5
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP43080DMTTWG

NCP43080DMTTWG概述

    # NCP43080 同步整流控制器技术手册解析

    产品简介


    NCP43080 是一款由Semiconductor Components Industries开发的同步整流控制器,专为开关模式电源设计。它支持多种拓扑结构,包括正激(Forward)、反激(Flyback)以及LLC谐振转换器。通过精确控制次级同步整流(SR)管的导通与关断时间,NCP43080能够显著提升开关电源的整体效率。该产品广泛应用于笔记本适配器、高功率密度AC/DC充电器、LCD电视等对能效要求较高的场合。
    主要功能:
    - 自适应控制次级同步整流管,适用于连续导电模式(CCM)、不连续导电模式(DCM)和准共振模式(QR)。
    - 真实次级零电流检测。
    - 支持Kelvin连接,降低功耗并提高负载能力。
    - 低启动及禁用电流消耗,有助于实现轻载下的高效运行。

    技术参数


    | 参数 | 范围 | 单位 |
    |
    | 供电电压范围 | 4V 至 35V | V |
    | 最小关断时间 | 160ns 至 290ns | ns |
    | 最大导通时间 | 4.3µs 至 5.3µs | µs |
    | 工作温度范围 | -40°C 至 +125°C | °C |
    | 封装类型 | SOIC-8、DFN-8、WDFN8
    此外,该控制器具备卓越的噪声免疫性能和鲁棒自同步功能,同时可直接驱动氮化镓(GaN)器件,进一步扩展了其应用范围。
    产品特点与优势
    独特功能
    1. 自同步功能:确保SR系统的稳定可靠运行,避免因外部干扰导致的误操作。
    2. 动态调整能力:通过外部电阻灵活设置最小导通时间和关断时间,以匹配不同MOSFET封装尺寸及PCB布局需求。
    3. 高效轻载模式:引入自动轻载与禁用机制,在非满载条件下保持高效表现。
    4. 高精度驱动:峰值源电流高达8A,而泄放电流可达4A,保证快速响应时间。
    市场竞争力
    相较于市场上其他竞争者的产品,NCP43080提供了更高的灵活性、更严格的性能指标以及更好的兼容性,使其成为追求极致能效解决方案的理想选择。
    应用案例与使用建议
    典型应用场景
    - 笔记本电脑适配器:用于将交流电网提供的电能转换成适配笔记本使用的低压直流电。
    - 智能手机快充系统:结合高效反激变换器,实现快速充电功能。
    - 液晶显示屏背光驱动电路:利用LLC谐振拓扑实现高效能量传输。
    使用建议
    为了最大化利用NCP43080的优势,建议:
    1. 根据具体应用的需求合理配置MINTON和MINTOFF的时间参数;
    2. 在设计时注意电源走线的设计规范,减少寄生效应的影响;
    3. 当使用GaN器件时,需特别关注栅极驱动电路的设计细节。
    兼容性与支持
    NCP43080支持多种封装形式,并且与主流的SMPS控制器完全兼容。安森美半导体公司提供了详尽的技术文档和支持服务,包括但不限于在线技术支持、样品申请流程以及详细的参考设计指南。
    常见问题解答
    问:如何判断当前是否进入了轻载状态?
    答:当输入电压低于设定阈值时,系统会自动切换到节能模式,此时可通过监测输出电流来确认是否处于轻载状态。
    问:如果需要更高频率的工作模式怎么办?
    答:可以通过调整MAXTON引脚上的电阻值来改变最大导通时间,从而间接提高工作频率。
    总结与推荐
    总体而言,NCP43080凭借其强大的功能组合、优异的性能表现以及广泛的适用性,在当今追求高效能电子产品的市场中占据了一席之地。对于那些希望构建高性能、低成本电源管理方案的企业和个人来说,这无疑是一款值得信赖的选择。因此,我们强烈推荐将NCP43080作为首选方案之一。

NCP43080DMTTWG参数

参数
最小输出电压 -
应用场景 次级侧控制器,同步整流器
最大工作供电电压 35V
最小工作供电电压 35V
工作电源电流 50mA
最大输出电压 9.5V
长*宽*高 2mm*2mm*750μm
通用封装 WDFN-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
