NIV6350MT2TXG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: Electronic Fuse
供应商型号: FL-NIV6350MT2TXG
供应商: 海外现货
标准整包数: 1

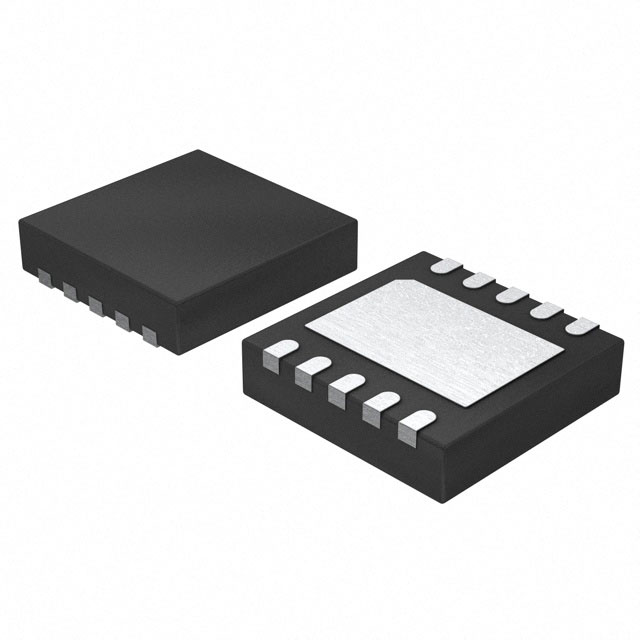

ON SEMICONDUCTOR 电源管理芯片(PMIC) NIV6350MT2TXG

NIV6350MT2TXG概述

    NIS6350/NIV6350 电子保险丝技术手册

    产品简介


    NIS6350/NIV6350 是一款经济高效的可复位保险丝,旨在增强 USB 应用的可靠性,抵御灾难性故障和关机故障。该电子保险丝设计用于缓冲负载设备免受过高的输入电压,保护输入侧电路免受反向电流的影响。其内部有过压钳位电路,在瞬态期间限制输出电压,而不关闭单元,从而允许负载电路继续运行。

    技术参数


    - 最大电阻值 (RDS(on)):85 mΩ
    - 集成反向电流保护
    - 可调输出电流限流保护,具有热关断功能
    - IEC61000-4-2 级别 4 ESD 保护(Vbus 至 ±7 kV)
    - 快速响应过压钳位电路,可选择钳位电平
    - 内置欠压锁存电路
    - 数字使能和独立故障标志
    - 集成电流监测
    - 提供锁存和自动重试选项
    - NIV 前缀适用于汽车和其他需要特殊场地和控制更改的应用,通过 AEC-Q100 认证并具备 PPAP 能力
    - 无铅,卤素/溴化阻燃剂和 RoHS 合规

    产品特点和优势


    - 高性价比:提供高效且经济的解决方案。
    - 多功能性:集成了多种保护功能,如过压保护、反向电流保护、热关断等。
    - 灵活性:可调输出电流限流保护和可选的锁存/自动重试模式,适应不同的应用场景。
    - 环保材料:采用无铅、无卤素等环保材料,符合 RoHS 标准。

    应用案例和使用建议


    - 典型应用:车载娱乐系统、USB 2.0/3.0/3.1 VBUS、USB Type-C PD 充电、固态硬盘、主板等。
    - 使用建议:为了防止 VCC 引脚产生峰值噪声,在快速瞬态条件下至少需要一个低 ESR 电容(如 MLCC,最小 47 μF)。同时,根据负载特性调整 VcSEL 钳位电压,以确保最佳性能。

    兼容性和支持


    - 兼容性:NIS6350/NIV6350 可与各种 USB 设备和系统兼容,提供可靠的电源管理和保护。
    - 支持:ON Semiconductor 提供详尽的技术文档和支持服务,帮助客户进行设计和调试。

    常见问题与解决方案


    - 问题1:如何处理因热关断引起的故障?
    - 解决方案:对于锁存版本,需执行电源循环或拉低 EN 引脚以清除故障状态。对于自动重试版本,将自动尝试恢复输出。
    - 问题2:如何启用/禁用输出?
    - 解决方案:通过拉低 EN 引脚(低于 0.5 V),可以关闭输出。使用外部电路时,该引脚应为推挽操作,并连接到内部上拉。

    总结和推荐


    NIS6350/NIV6350 是一款集成了多种保护功能的电子保险丝,具有高性价比和灵活配置。适用于多种应用场景,特别是 USB 和汽车电子领域。建议在设计电源管理部分时优先考虑此产品,因为它能有效提升系统的稳定性和可靠性。总体而言,该产品非常值得推荐。

NIV6350MT2TXG参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
通用封装 DFN-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NIV6350MT2TXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NIV6350MT2TXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NIV6350MT2TXG NIV6350MT2TXG数据手册

NIV6350MT2TXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4347 ¥ 3.6819
库存: 1385
起订量: 1371 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.68
直接购买
加入购物车
