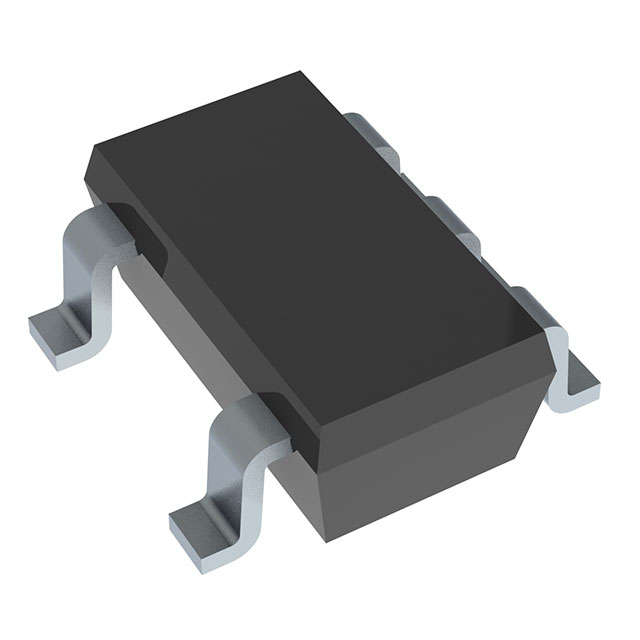

CAT823RTDI-GT3

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 4μA 1.2V 5.5V TSOT-23-5 贴片安装,黏合安装 2.9mm(长度)*1.6mm(宽度)
供应商型号: CAT823RTDI-GT3OSTR-ND
供应商: Digi-Key
标准整包数: 3000
ON SEMICONDUCTOR 电源管理芯片(PMIC) CAT823RTDI-GT3

CAT823RTDI-GT3概述


    产品简介


    CAT823、CAT824 和 CAT825 是由 Semiconductor Components Industries, LLC 设计的一系列系统监控器,主要用于监控电子系统的电压并提供基本的复位和监视功能。这些器件可以应用于微处理器和微控制器系统、智能仪器、控制设备、关键P监测以及便携式设备等多种场合。每个器件都具备电压监测、手动复位输入以及看门狗定时器输入等功能。

    技术参数


    - 供电电压范围: 1.0V 至 5.5V
    - 绝对最大额定值:
    - 供电电压:6V
    - 其他引脚电压:-0.3V 至 (VCC + 0.3)V
    - 输入电流:20mA(VCC)
    - 输出电流:20mA(RESET、RESET)
    - 持续功率耗散:247mW(SC-70 5-lead)、571mW(TSOT-23 5-lead)
    - 存储温度范围:-65°C 至 +150°C
    - 工作环境温度范围:-40°C 至 +85°C
    - 引脚焊接:最高 300°C(10秒内)
    - 复位阈值电压:
    - CAT82L:4.50V 至 4.75V
    - CAT82M:4.25V 至 4.50V
    - CAT82T:3.00V 至 3.15V
    - CAT82S:2.85V 至 3.00V
    - CAT82R:2.55V 至 2.70V
    - CAT82Z:2.25V 至 2.38V
    - CAT82Y:2.13V 至 2.25V
    - CAT824U:1.95V 至 2.05V
    - 工作条件:
    - 工作环境温度范围:-40°C 至 +85°C

    产品特点和优势


    1. 自动重启:在电源故障后能够自动重启微处理器,确保系统的稳定运行。
    2. 手动复位输入:通过手动复位按钮来发起复位操作,使得系统更容易被人工干预。
    3. 准确的欠压检测:对于3.0V、3.3V和5.0V系统提供了精确的欠压检测。
    4. 兼容性:与MAX823/24/25产品管脚和功能兼容。
    5. 宽泛的工作温度范围:能够在-40°C至+85°C之间正常工作。
    6. 无铅、卤素自由:满足RoHS标准,环保安全。
    7. 多种封装选项:提供TSOT-23 5-lead和SC-70两种封装选择。

    应用案例和使用建议


    CAT823、CAT824 和 CAT825 在多种应用中都能发挥作用。例如,在微处理器系统中,可以通过看门狗定时器功能确保系统在出现异常时自动复位,避免系统进入不稳定状态。在智能仪器中,这些器件可以用来监控电压和定时,确保测量的准确性。
    使用建议如下:
    1. 手动复位输入:将MR输入直接连接到机械按钮上,以便在系统出现异常时快速复位。
    2. 看门狗定时器输入:确保定时器在预定时间内获得信号转换,以避免因信号不变化而触发复位。

    兼容性和支持


    CAT823、CAT824 和 CAT825 与MAX823/24/25系列产品管脚和功能兼容,可以轻松替换旧版产品。制造商提供了详细的订购信息,包括封装形式、引脚配置及数量。如有任何技术支持需求,可联系厂商获取进一步的支持。

    常见问题与解决方案


    1. 问题: 为什么系统会出现误复位?
    - 解决方案: 确保VCC电压稳定,避免短时间的电压下降。如果电压波动较大,可以在电路板上添加适当的旁路电容来平滑电压。

    2. 问题: 手动复位输入为何无法正常工作?
    - 解决方案: 检查MR输入是否正确接地,并且检查按钮是否能正确拉低MR引脚。确认内部的52kΩ电阻是否已正确连接。

    3. 问题: 复位输出信号不稳定?
    - 解决方案: 确保RESET输出端接合适电阻,如100kΩ,以保持低电平有效。同时确认系统电压是否符合要求。

    总结和推荐


    CAT823、CAT824 和 CAT825 是高性能的系统监控器,具备多种优势,适用于各种复杂的系统。它们的高可靠性、广泛的温度适应性和易用性使其在市场上具有很强的竞争优势。如果你正在寻找一种可靠且灵活的系统监控解决方案,强烈推荐选择这些器件。

CAT823RTDI-GT3参数

参数
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 1.2V
工作电源电流 4μA
最大输出电压 -
最小输出电压 -
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
