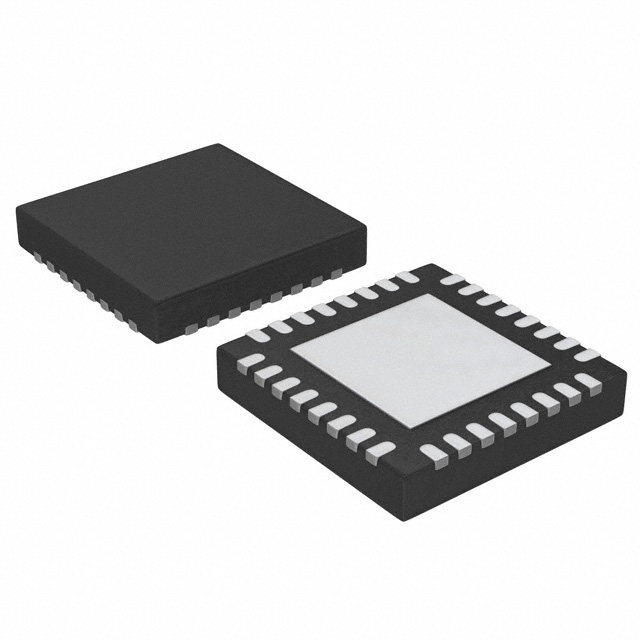

NCP81295MNTXG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 热插拔控制器, 电压控制器
供应商型号: NCP81295MNTXG
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP81295MNTXG

NCP81295MNTXG概述

    NCP81295/NCP81296 热插拔智能熔断器技术手册

    1. 产品简介


    NCP81295和NCP81296是美国安森美半导体公司推出的热插拔智能熔断器,主要应用于12V高电流环境中,如服务器、存储系统和基站等。这两种设备集成了一个低至0.65mΩ的内置MOSFET,从而减小了解决方案尺寸并降低了功率损耗。它们还配备了高度精确的电流传感器,用于监控和过载保护。

    2. 技术参数


    - 额定电流:峰值电流输出可达60A,连续电流输出可达50A。
    - 输入电压范围:VIN范围为4.5V到18V。
    - 功率特征:内置电源开关、热插拔控制器和电流传感器,无需外接电流感应电阻。
    - 控制特征:具备使能输入功能,可选使能控制输出拉低,支持可编程软启动和多级电流限制。
    - 报告特征:提供准确的负载电流监测、可编程过流报警输出和模拟温度输出。
    - 其他特征:采用5mm x 5mm QFN32封装,工作温度范围为-40°C到125°C,适用于并联运行以实现更高电流的应用。
    - 保护特性:具备电流限制延迟、快速短路保护、过温关断和异常软启动持续时间检测等功能。
    - 热特性:结到环境的热阻(RθJA)为30°C/W。

    3. 产品特点和优势


    NCP81295和NCP81296的主要优势在于其内置的高精度电流传感器和低至0.65mΩ的内置MOSFET,使其在高电流环境下表现出色。它们在热插拔应用中提供了可靠且高效的过流保护机制,适用于多种工业应用场合。此外,NCP81296还具备自动重试模式,使其在面对瞬时故障时具有更高的可靠性。

    4. 应用案例和使用建议


    根据技术手册中的应用示例,这些设备广泛应用于服务器、存储系统和基站等领域。例如,在服务器系统中,可以将NCP81295/NCP81296连接到电源输入端,通过监测电流和温度来实现对系统供电的全面保护。建议在使用过程中仔细调整软启动时间和电流限制阈值,以确保系统的稳定运行。此外,对于高电流环境下的并联应用,可以参考手册中的示意图进行设计,确保电流分配均衡。

    5. 兼容性和支持


    NCP81295和NCP81296与市面上常见的电源输入端子兼容。美国安森美半导体公司提供了详尽的技术文档和支持服务,用户可以通过官网下载最新的技术资料和驱动程序,并在遇到问题时获得及时的技术支持。

    6. 常见问题与解决方案


    - 问题1:设备无法启动。
    - 解决方法:检查使能输入(EN)是否正确连接,确认输入电压(VIN)和电源电压(VDD)是否正常。
    - 问题2:过流保护功能不工作。
    - 解决方法:检查电流传感器(CS)和电流限制设定点输入(CLREF)是否正确配置,重新设置电流限制阈值。
    - 问题3:设备过热。
    - 解决方法:确认散热措施是否到位,检查设备工作温度是否超出推荐范围。

    7. 总结和推荐


    NCP81295和NCP81296凭借其出色的集成度、精准的电流传感能力和可靠的保护机制,在高电流应用领域表现卓越。建议在服务器、存储系统和基站等应用场景中使用,以确保系统的稳定性和安全性。同时,厂商提供的丰富技术支持和服务,使得安装和调试更加便捷,值得推荐使用。

NCP81295MNTXG参数

参数
应用场景 -
最大工作供电电压 18V
最小工作供电电压 4.5V
工作电源电流 70mA
最大输出电压 -
最小输出电压 -
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 LQFN-32
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
