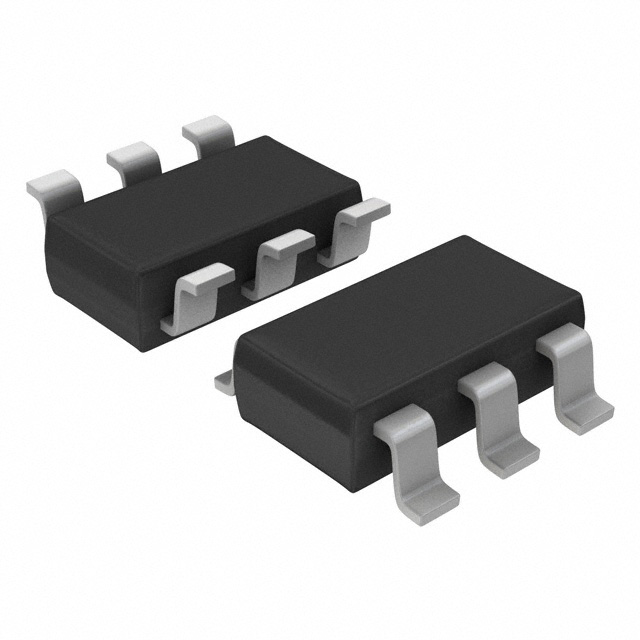

NCP308SN250T1G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 1.6V 5.5V TSOP-6 贴片安装,黏合安装 3mm*1.5mm*940μm
供应商型号: FL-NCP308SN250T1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP308SN250T1G

NCP308SN250T1G概述


    产品简介


    NCP308/NCV308 系列微处理器监控电路
    NCP308/NCV308系列是ONSEMI(安森美)生产的微处理器监控电路。这类IC主要用于监测系统电压,电压范围为0.405 V至5.5 V。NCP308/NCV308系列的主要功能包括:通过手动复位输入(MR)引脚实现手动复位;提供可编程延时时间,确保系统的稳定运行。此外,该系列还支持固定和外部可调两种版本。

    技术参数


    - 电源电压范围: 1.6 V 至 5.5 V
    - 静态电流: 非激活状态下仅为1.6 μA
    - 阈值电压版本: 0.9 V, 1.2 V, 1.25 V, 1.5 V, 1.8 V, 1.9 V, 2.5 V, 2.8 V, 3.0 V, 3.3 V, 5.0 V(固定阈值)
    - 可调阈值电压: 最低可设置为0.405 V
    - 阈值电压精度: ±0.31%
    - 支持手动复位输入(MR)
    - 输出: 开漏型复位信号,可选推挽式输出
    - 延迟时间: 可编程范围为1.25 ms 到 10 s
    - 工作温度范围: -40°C 至 +125°C
    - 封装: 小尺寸TSOP-6和WDFN6 2 x 2 mm,无铅
    - 符合标准: AEC-Q100认证,PPAP(生产件批准程序)能力

    产品特点和优势


    1. 广泛的电压范围:能够在1.6 V至5.5 V之间有效工作,适用于多种电源需求。
    2. 非常低的静态电流:非激活状态下的电流消耗极低,特别适合便携设备和电池供电的应用。
    3. 高阈值电压精度:保证了可靠的操作,避免因电压波动导致误操作。
    4. 灵活的延迟时间:可以通过外部电容设定不同的延时时间,从而适应不同的应用场景。
    5. 宽泛的工作温度范围:-40°C至+125°C,适用于各种恶劣环境。
    6. 小型封装:适合空间受限的设计。
    7. 车用及特殊要求:带有NCV前缀的产品适用于汽车及其他需要独特现场控制变更要求的应用。

    应用案例和使用建议


    典型应用:
    - 数字信号处理器(DSP)或微控制器应用
    - 笔记本/台式电脑
    - PDA/手持设备
    - 便携式/电池供电产品
    - FPGA/ASIC应用
    使用建议:
    1. 连接方式: 在安装NCP308/NCV308时,要确保传感器输入(SENSE)正确连接到被监控的电压源,并在该输入端放置一个1 nF至10 nF的旁路电容,以减少敏感度和布局寄生效应。
    2. 配置延时时间: 为了达到特定的延时时间,需根据手册中的公式选择合适的外部电容,同时考虑到寄生电容的影响。
    3. 电源滤波: 使用靠近VDD引脚的0.1μF陶瓷电容来处理瞬态和寄生效应。

    兼容性和支持


    NCP308/NCV308系列在与其它电子元件配合使用时表现出良好的兼容性,尤其是在与不同种类的电源管理和控制系统集成时。厂家提供了一系列技术支持和文档,包括详细的订购和运输信息、电气特性和机械参数等,有助于使用者快速理解和使用这些组件。

    常见问题与解决方案


    1. Q: 复位信号未正常工作
    - A: 检查SENSE输入是否正确连接,确认VDD电压是否高于最小阈值(VDD(min)),并检查内部拉高电阻(RMR)的状态。
    2. Q: 确认延迟时间未按预期工作
    - A: 核实外部电容的选择是否符合要求,计算公式如下:
    \[
    CT(nF) = (tD(s) \times 0.5 \times 10^{-3}(s)) \times 175
    \]
    - 同时检查是否存在寄生电容导致的误差。
    3. Q: 手动复位(MR)无效
    - A: 检查MR输入是否有逻辑低电平,确保内部的90 kΩ上拉电阻工作正常。

    总结和推荐


    NCP308/NCV308是一款设计精良且高度可靠的微处理器监控电路,它不仅拥有非常低的静态电流,而且能够适应广泛的电压范围和极端温度条件,适用于众多工业和消费类应用。其强大的功能和多样的型号选择使得其成为一种非常受欢迎的解决方案。总体而言,我们强烈推荐NCP308/NCV308用于需要高精度和稳定性的微处理器监控系统。

NCP308SN250T1G参数

参数
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 1.6V
工作电源电流 -
最大输出电压 -
最小输出电压 -
长*宽*高 3mm*1.5mm*940μm
通用封装 TSOP-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
