NCP1612A2DR2G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 9.5V 35V SOIC-10 贴片安装,黏合安装
供应商型号: CY-NCP1612A2DR2G
供应商: Avnet
标准整包数: 1

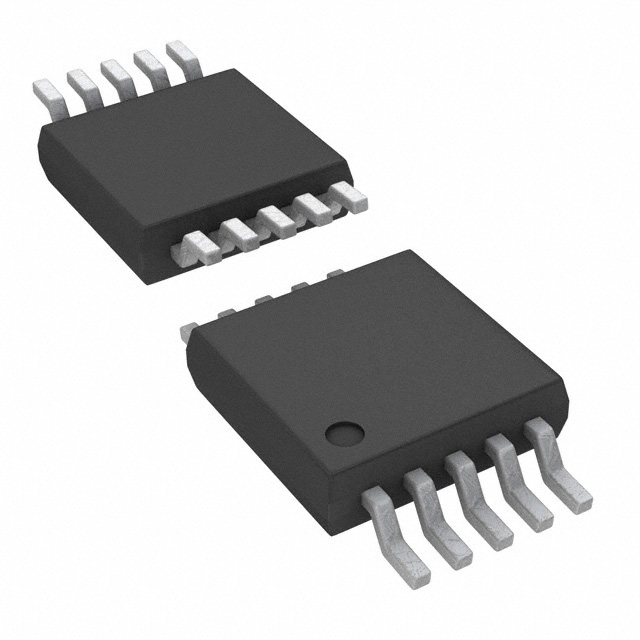

ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP1612A2DR2G

NCP1612A2DR2G概述

    NCP1612: 高效功率因数控制器

    产品简介


    NCP1612是一款专为驱动PFC升压阶段而设计的高效功率因数控制器。它采用了创新的电流控制频率折叠(CCFF)方法,使其在轻负载条件下仍能保持高效率。此控制器广泛应用于PC电源和各种需要功率因数校正的离线电器设备中。

    技术参数


    | 参数 | 值 |

    | 电源电压范围 | 9.5 V 至 35 V |
    | 最大死时间 | 44 μs(@ VFFcontrol = 1.00 V)|
    | 频率控制范围 | 可线性降低到约20 kHz|
    | 电源启动阈值(VCC(on))| 9.75 V 至 18.20 V |
    | 电源关断阈值(VCC(off))| 8.5 V 至 9.5 V |
    | 驱动能力 | -500 mA / +800 mA |
    | 热关机温度 | 150°C |

    产品特点和优势


    - 高效节能:通过CCFF模式,在轻负载情况下实现高效率,尤其减少待机损耗。
    - 多功能性:具有过压保护、欠压保护、软启动、故障监测等多项安全特性。
    - 灵活性:提供多种版本以适应不同的应用场景,如外部电源供电或自供电系统。
    - 鲁棒性:内部电路确保即使在开关频率较低时也能接近单位功率因数。

    应用案例和使用建议


    NCP1612被广泛应用于PC电源及各类离线电器设备。在实际应用中,用户可以依据需求选择不同版本(如A、B、A1、A2、A3、B2),并根据具体应用场景进行适当的外部组件配置。对于某些高电流应用场景,可以考虑使用具有更大启动阈值的版本(如NCP1612B或NCP1612B2),以缩短启动时间并减少不必要的能量损失。

    兼容性和支持


    NCP1612与各种外部组件兼容,适用于不同的应用环境。厂家提供了详细的技术支持和维护文档,包括详细的故障测试分析(参见应用笔记AND9079/D)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机时器件无法正常启动 | 检查VCC电压是否达到启动阈值 |
    | 过压保护频繁触发 | 检查并调整相关外部电阻和电容 |
    | 软启动过程异常 | 检查VCONTROL引脚上的外部电路是否正确连接|

    总结和推荐


    总体而言,NCP1612是一款高性能的功率因数控制器,特别适合于需要高效率、高可靠性的PC电源和各种离线电器设备。通过多种版本的选择,用户可以根据具体需求灵活应用,同时具备详尽的安全特性保障系统稳定运行。因此,我们非常推荐使用这款产品。
    以上是对NCP1612的全面概述,希望对您的设计和选型有所帮助。

NCP1612A2DR2G参数

参数
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 35V
最小工作供电电压 9.5V
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP1612A2DR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1612A2DR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP1612A2DR2G NCP1612A2DR2G数据手册

NCP1612A2DR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3619 ¥ 3.1148
500+ $ 0.3586 ¥ 3.0865
1000+ $ 0.3485 ¥ 2.9449
5000+ $ 0.3485 ¥ 2.9449
库存: 101891
起订量: 322 增量: 1
交货地:
最小起订量为:300
合计: ¥ 934.44
