首页  >  产品百科  >  NCP6153MNTWG

NCP6153MNTWG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 250mV 1.52V 控制器,Intel IMVP-7,VR12™ QFN 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: CY-NCP6153MNTWG
供应商: Avnet
标准整包数: 1

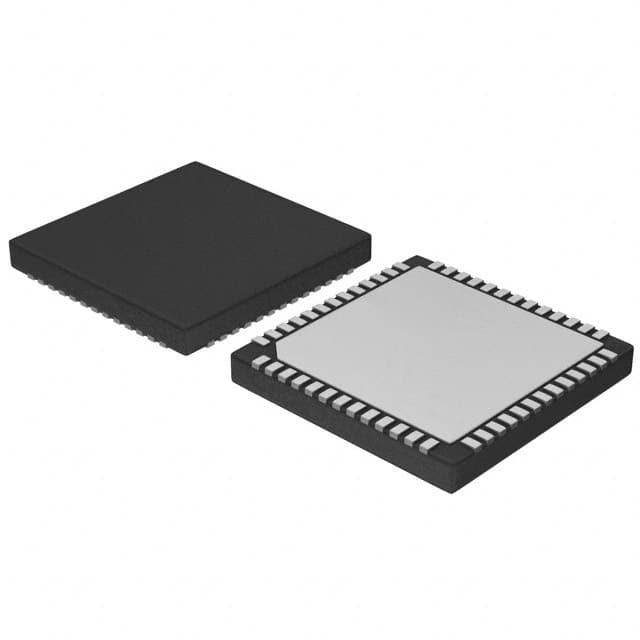

ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP6153MNTWG

NCP6153MNTWG概述

    NCP6153 双输出3/4相+1/0相控制器技术手册

    产品简介


    NCP6153 是一款专为Intel VR12兼容CPU设计的双输出四加一相降压解决方案。该控制器结合了真差分电压检测、电感DCR电流检测、输入电压前馈和自适应电压定位技术,以提供准确的电源调节,适用于台式机和笔记本电脑应用。该控制系统的双边脉宽调制(PWM)技术结合了DCR电流检测,提供了快速响应动态负载事件的能力,降低了系统成本。

    技术参数


    - 主控单元功能:四加一相PWM输出,集成真差分电压检测、DCR电流检测、输入电压前馈和自适应电压定位。
    - 支持的电气特性:误差放大器带宽为50MHz,差分放大器带宽为21MHz,总电流采样增益匹配度为±3%。
    - 工作环境:工作温度范围为-10°C到125°C,存储温度范围为-40°C到150°C。
    - 电气特性:
    - 误差放大器:输入偏置电流为±400nA,开环直流增益为80dB,开环单位增益带宽为50MHz。
    - 差分求和放大器:输入偏置电流为±400nA,VSP输入电压范围为-0.3V到3.0V。
    - 电流求和放大器:最大输出电压为3.5V,最小输出电压为0.35V。
    - 过电流保护:最大时间延迟为55μs,最大阈值电流为16.5A。
    - 过电压和欠电压保护:绝对过电压阈值为2.3V,绝对欠电压阈值为350mV。
    - 振荡器:开关频率范围为200kHz到1000kHz。
    - 输出驱动:高电平输出电压为3.0V,低电平输出电压为0.1V。

    产品特点和优势


    - 符合Intel VR12/IMVP7标准:确保与主流处理器平台兼容。
    - 电流模式双边调制:提供最快的瞬态响应速度。
    - 高精度总电流求和:用于实现精确的电流监控和电流平衡。
    - 动态参考注入:简化了回路补偿,提高了系统稳定性。
    - 动态电流平衡:通过“无损”DCR电流检测实现精确的电流平衡。

    应用案例和使用建议


    NCP6153 主要应用于桌面处理器、服务器处理器及内存电源等领域。例如,在笔记本电脑电源管理中,它可以提供高效的多相降压转换,有效提升系统能效和响应速度。
    使用建议:
    - 优化启动过程:利用软启动功能平稳启动,减少启动时的冲击电流。
    - 设置正确的阈值:合理设定过电流和过电压保护阈值,提高系统安全性。
    - 考虑环境温度影响:确保工作环境温度不超过125°C,以避免过热损坏。

    兼容性和支持


    - 兼容性:NCP6153与Intel VR12平台完全兼容,可无缝集成到现有系统中。
    - 技术支持:制造商提供详尽的技术文档和支持服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题:启动时出现错误报警。
    - 解决方法:检查外部接线和信号源是否正确连接,确保输入电压和参考电压正确设置。
    - 问题:系统响应速度慢。
    - 解决方法:检查系统负载和散热情况,适当调整系统参数,确保良好的负载响应性能。
    - 问题:电源波动大。
    - 解决方法:检查输入电压波动范围,调整稳压器设置,确保电源稳定。

    总结和推荐


    综上所述,NCP6153是一款性能优异的控制器,特别适用于桌面和笔记本电脑CPU的应用。它具有出色的响应速度、高度精确的电流监控能力和强大的过载保护机制。基于其优异的表现和广泛应用的潜力,强烈推荐使用NCP6153来提升系统性能和可靠性。

NCP6153MNTWG参数

参数
应用场景 控制器,Intel IMVP-7,VR12™
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 1.52V
最小输出电压 250mV
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP6153MNTWG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP6153MNTWG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCP6153MNTWG NCP6153MNTWG数据手册

NCP6153MNTWG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9257 ¥ 7.9656
300+ $ 0.9172 ¥ 7.8938
500+ $ 0.9087 ¥ 7.8221
1000+ $ 0.8832 ¥ 7.4632
5000+ $ 0.8832 ¥ 7.4632
库存: 250855
起订量: 126 增量: 1
交货地:
最小起订量为:100
合计: ¥ 796.56
直接购买
加入购物车
