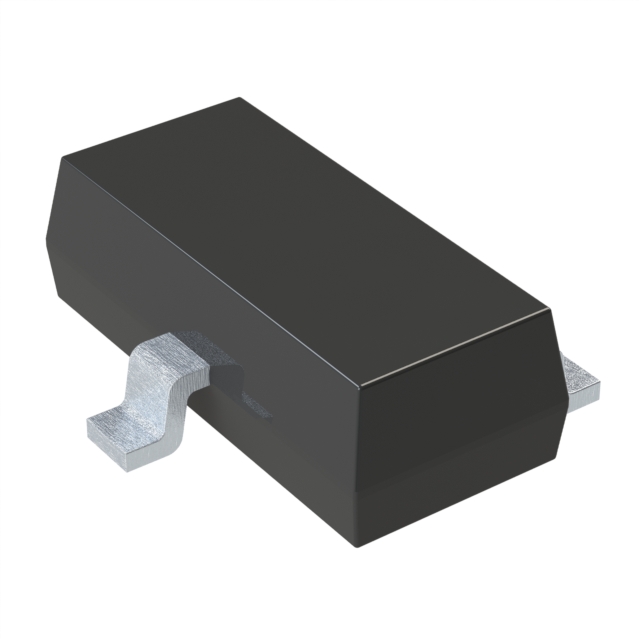

CAT810STBI-GT3

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 1.2V 5.5V SOT-23-3 贴片安装,黏合安装
供应商型号: CY-CAT810STBI-GT3
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) CAT810STBI-GT3

CAT810STBI-GT3概述

    3-Pin Microprocessor Power Supply Supervisors: CAT803, CAT809, CAT810

    产品简介


    CAT803、CAT809 和 CAT810 是 ON Semiconductor 公司设计的一系列微处理器电源监控器。这些器件专为数字系统中的电源监控而设计,用于检测和响应电源电压变化,从而确保系统的稳定运行。它们是工业温度范围内 MAX803、MAX809 和 MAX810 的直接替换品。

    技术参数


    - 电源电压范围: 1.0 V 至 5.5 V(TA = 0°C 至 +70°C);1.2 V 至 5.5 V(TA = −40°C 至 +85°C)
    - 供应电流 (ICC): 8 µA 至 20 µA(TA = −40°C 至 +85°C)
    - 复位阈值电压 (VTH):
    - CAT803: 2.28 V 至 4.70 V
    - CAT809: 2.59 V 至 4.70 V
    - CAT810: 3.04 V 至 4.70 V
    - 工作温度范围: −40°C 至 +85°C
    - 绝对最大额定值:
    - 各引脚相对于接地: −0.3 V 至 +6.0 V
    - VCC 上升率: 100 V/μs
    - 连续功率耗散: 4 mW/°C(TA > 70°C)
    - 封装形式: SOT-23 和 SC-70 封装

    产品特点和优势


    - 精准监测: 能够精准监测+5.0 V (−5%, −10%, −20%), +3.3 V (−5%, −10%), +3.0 V (−10%) 和 +2.5 V (−5%) 电源电压。
    - 多种输出配置: 提供三种输出配置:开漏低电平复位、推挽低电平复位、推挽高电平复位。
    - 工业级温度范围: 在−40°C 至 +85°C 温度范围内工作,确保在极端环境下也能正常运行。
    - 瞬态响应: 快速忽略电源上的瞬态信号,保证 VCC 低至 1.0 V 时输出状态正确。
    - 环保: 铅-free,RoHS 合规,符合环保标准。

    应用案例和使用建议


    - 应用领域: 计算机、服务器、笔记本电脑、电缆调制解调器、无线通信、嵌入式控制系统、白色家电、电力计量、智能仪器、PDA 和手持设备。
    - 使用建议:
    - 在 CAT809 的 RESET 引脚下使用 >10 kΩ 拉下电阻,以确保 VCC 低于 1.0 V 时 RESET 引脚处于已知状态。
    - 使用 4.7 kΩ 电阻将 CAT809/810 的 RESET 输出引脚与双向重置引脚连接,以便于实现双向重置引脚的接口。
    - 对于 CAT803,需要在复位输出上添加拉上电阻,典型值为 5 kΩ 至 10 kΩ。

    兼容性和支持


    - 兼容性: 可与多种电子元器件和设备兼容,例如 80C11 微控制器等。
    - 支持: ON Semiconductor 提供详细的文档和技术支持,包括数据表、应用指南和故障排除资源。用户还可以访问其在线技术支持和销售代表获取更多帮助。

    常见问题与解决方案


    - 问题: 当 VCC 低于 1.0 V 时,如何确保 CAT809 的 RESET 引脚处于已知状态?
    - 解决方法: 在 RESET 引脚与接地之间连接一个 >10 kΩ 的拉下电阻。
    - 问题: 如何连接 CAT809/810 的 RESET 输出引脚与双向重置引脚?
    - 解决方法: 使用一个 4.7 kΩ 的电阻连接两个引脚。

    总结和推荐


    CAT803、CAT809 和 CAT810 是高性能的微处理器电源监控器,具备精准的电源电压监测能力和强大的瞬态响应能力。这些器件不仅适用于广泛的工业应用,还具有出色的可靠性和稳定性。因此,强烈推荐这些器件用于需要精密电源监控的系统中。

CAT810STBI-GT3参数

参数
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 1.2V
工作电源电流 -
最大输出电压 -
最小输出电压 -
3.04mm(Max)
1.4mm(Max)
1.12mm(Max)
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装
